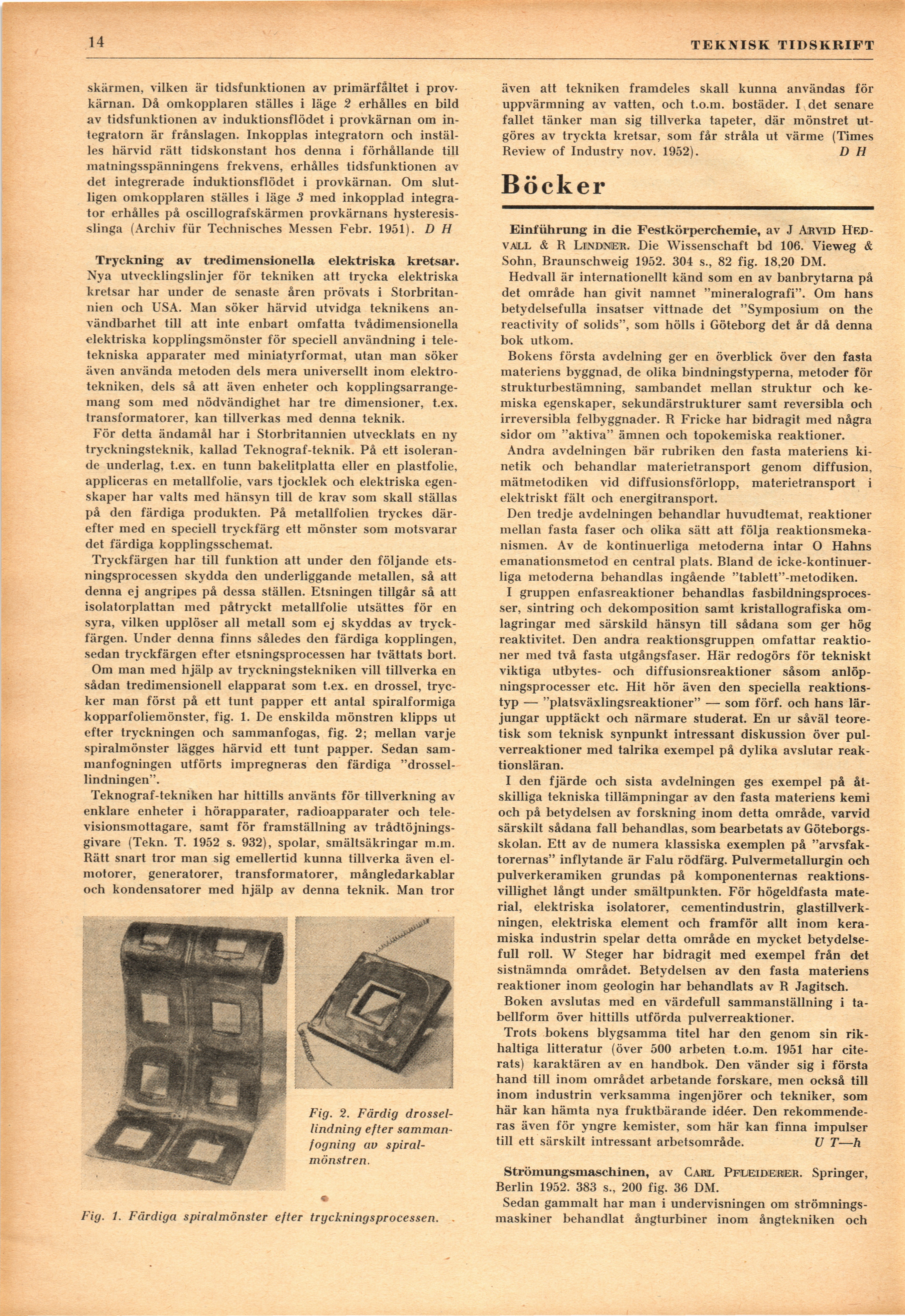

14
TEKNISK TIDSKRIFT
skärmen, vilken är tidsfunktionen av primärfältet i
provkärnan. Då omkopplaren ställes i läge 2 erhålles en bild
av tidsfunktionen av induktionsflödet i provkärnan om
in-tegratorn är frånslagen. Inkopplas integratorn och
inställes härvid rätt tidskonstant hos denna i förhållande till
matningsspänningens frekvens, erhålles tidsfunktionen av
det integrerade induktionsflödet i provkärnan. Om
slutligen omkopplaren ställes i läge 3 med inkopplad
integra-tor erhålles på oscillografskärmen provkärnans
hysteresis-slinga (Archiv für Technisches Messen Febr. 1951). D H
Tryckning av tredimensionella elektriska kretsar.
Nya utvecklingslinjer för tekniken att trycka elektriska
kretsar har under de senaste åren prövats i
Storbritannien och USA. Man söker härvid utvidga teknikens
användbarhet till att inte enbart omfatta tvådimensionella
elektriska kopplingsmönster för speciell användning i
teletekniska apparater med miniatyrformat, utan man söker
även använda metoden dels mera universellt inom
elektrotekniken, dels så att även enheter och
kopplingsarrangemang som med nödvändighet har tre dimensioner, t.ex.
transformatorer, kan tillverkas med denna teknik.
För detta ändamål har i Storbritannien utvecklats en ny
tryckningsteknik, kallad Teknograf-teknik. På ett
isolerande underlag, t.ex. en tunn bakelitplatta eller en plastfolie,
appliceras en metallfolie, vars tjocklek och elektriska
egenskaper har valts med hänsyn till de krav som skall ställas
på den färdiga produkten. På metallfolien tryckes
därefter med en speciell tryckfärg ett mönster som motsvarar
det färdiga kopplingsschemat.
Tryckfärgen har till funktion att under den följande
etsningsprocessen skydda den underliggande metallen, så att
denna ej angripes på dessa ställen. Etsningen tillgår så att
isolatorplattan med påtryckt metallfolie utsättes för en
syra, vilken upplöser all metall som ej skyddas av
tryckfärgen. Under denna finns således den färdiga kopplingen,
sedan tryckfärgen efter etsningsprocessen har tvättats bort.
Om man med hjälp av tryckningstekniken vill tillverka en
sådan tredimensionell elapparat som t.ex. en drossel,
trycker man först på ett tunt papper ett antal spiralformiga
kopparfoliemönster, fig. 1. De enskilda mönstren klipps ut
efter tryckningen och sammanfogas, fig. 2; mellan varje
spiralmönster lägges härvid ett tunt papper. Sedan
sammanfogningen utförts impregneras den färdiga
"drossel-lindningen".
Teknograf-tekniken har hittills använts för tillverkning
av-enklare enheter i hörapparater, radioapparater och
televisionsmottagare, samt för framställning av
trådtöjnings-givare (Tekn. T. 1952 s. 932), spolar, smältsäkringar m.m.
Rätt snart tror man sig emellertid kunna tillverka även
elmotorer, generatorer, transformatorer, mångledarkablar
och kondensatorer med hjälp av denna teknik. Man tror
även att tekniken framdeles skall kunna användas för
uppvärmning av vatten, och t.o.m. bostäder. I det senare
fallet tänker man sig tillverka tapeter, där mönstret
utgöres av tryckta kretsar, som får stråla ut värme (Times
Review of Industrv nov. 1952). D H
Böcker
Fig. /. Färdiga spiralmönster efter tryckningsprocessen.
Einfiihrung in die Festkörperchemie, av j Arvid
Hedvall & R Lendnier. Die Wissenschaft bd 106. Vieweg &
Sohn, Braunschweig 1952. 304 s., 82 fig. 18,20 DM.
Hedvall är internationellt känd som en av banbrytarna på
det område han givit namnet "mineralografi". Om hans
betydelsefulla insatser vittnade det "Symposium ön the
reactivity of solids", som hölls i Göteborg det år då denna
bok utkom.
Bokens första avdelning ger en överblick över den fasta
materiens byggnad, de olika bindningstyperna, metoder för
strukturbestämning, sambandet mellan struktur och
kemiska egenskaper, sekundärstrukturer samt reversibla och
irreversibla felbyggnader. R Fricke har bidragit med några
sidor om "aktiva" ämnen och topokemiska reaktioner.
Andra avdelningen bär rubriken den fasta materiens
ki-netik och behandlar materietransport genom diffusion,
mätmetodiken vid diffusionsförlopp, materietransport i
elektriskt fält och energitransport.
Den tredje avdelningen behandlar huvudtemat, reaktioner
mellan fasta faser och olika sätt att följa
reaktionsmekanismen. Av de kontinuerliga metoderna intar O Hahns
emanationsmetod en central plats. Bland de
icke-kontinuer-liga metoderna behandlas ingående "tablett"-metodiken.
I gruppen enfasreaktioner behandlas
fasbildningsprocesser, sintring och dekomposition samt kristallografiska
omlagringar med särskild hänsyn till sådana som ger hög
reaktivitet. Den andra reaktionsgruppen omfattar
reaktioner med två fasta utgångsfaser. Här redogörs för tekniskt
viktiga utbytes- och diffusionsreaktioner såsom
anlöp-ningsprocesser etc. Hit hör även den speciella
reaktionstyp — "platsväxlingsreaktioner" — som förf. och hans
lärjungar upptäckt och närmare studerat. En ur såväl
teoretisk som teknisk synpunkt intressant diskussion över
pulverreaktioner med talrika exempel på dylika avslutar
reaktionsläran.
I den fjärde och sista avdelningen ges exempel på
åtskilliga tekniska tillämpningar av den fasta materiens kemi
och på betydelsen av forskning inom detta område, varvid
särskilt sådana fall behandlas, som bearbetats av
Göteborgsskolan. Ett av de numera klassiska exemplen på
"arvsfaktorernas" inflytande är Falu rödfärg. Pulvermetallurgin och
pulverkeramiken grundas på komponenternas
reaktionsvillighet långt under smältpunkten. För högeldfasta
material, elektriska isolatorer, cementindustrin,
glastillverkningen, elektriska element och framför allt inom
keramiska industrin spelar detta område en mycket
betydelsefull roll. W Steger har bidragit med exempel från det
sistnämnda området. Betydelsen av den fasta materiens
reaktioner inom geologin har behandlats av R Jagitsch.
Boken avslutas med en värdefull sammanställning i
tabellform över hittills utförda pulverreaktioner.
Trots bokens blygsamma titel har den genom sin
rikhaltiga litteratur (över 500 arbeten t.o.m. 1951 har
citerats) karaktären av en handbok. Den vänder sig i första
hand till inom området arbetande forskare, men också till
inom industrin verksamma ingenjörer och tekniker, som
här kan hämta nya fruktbärande idéer. Den
rekommenderas även för yngre kemister, som här kan finna impulser
till ett särskilt intressant arbetsområde. U T—h
Ströinungsmaschinen, av Caril Pfleider|er. Springer,
Berlin 1952. 383 s., 200 fig. 36 DM.
Sedan gammalt har man i undervisningen om
strömningsmaskiner behandlat ångturbiner inom ångtekniken och
Fig. 2. Färdig
drossel-lindning efter
sammanfogning av
spiral-mönstren.
