140
TEKNISK TIDSKRIFT

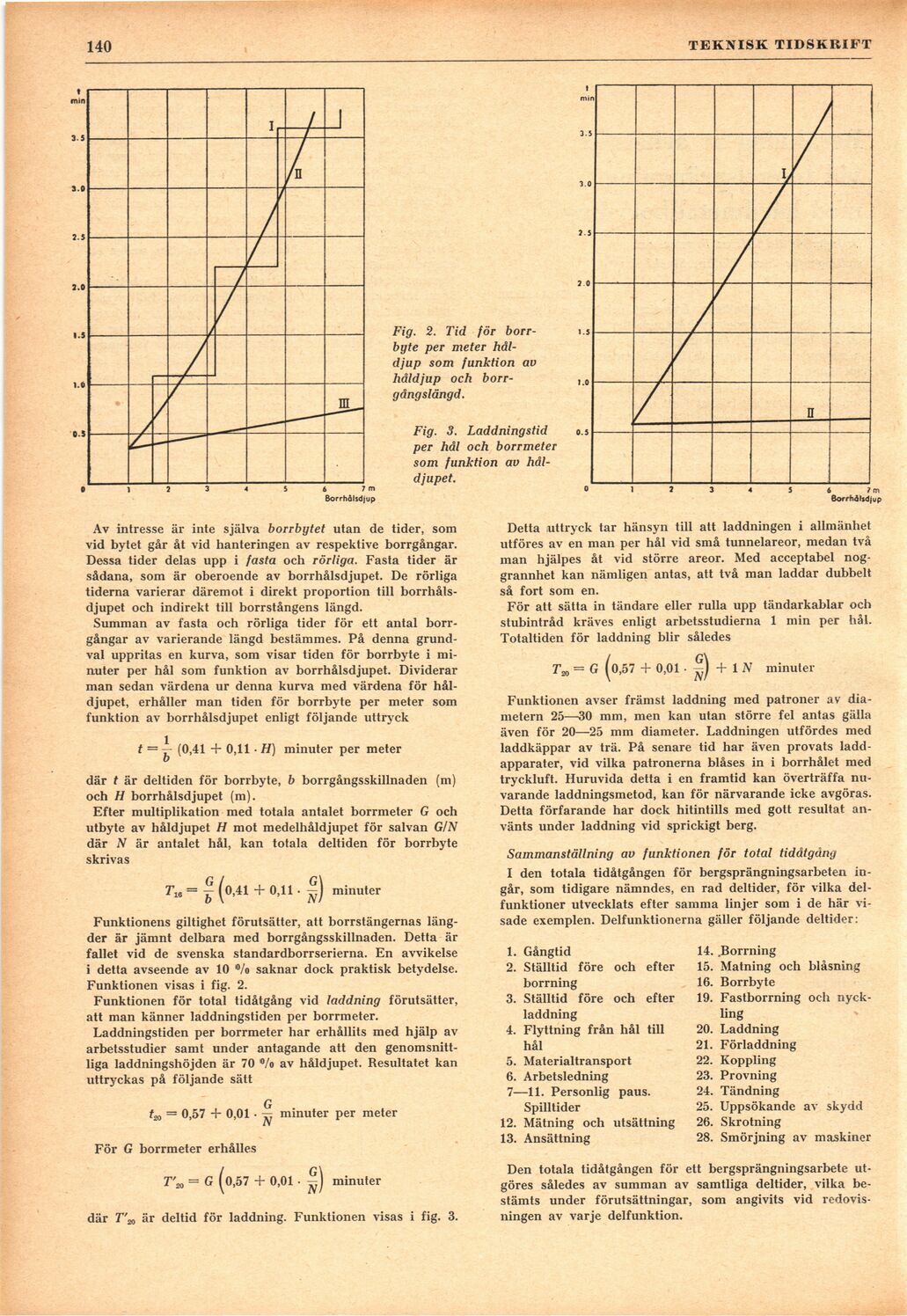

Fig. 2. Tid för
borrbyte per meter
håldjup som funktion av
håldjup och
borr-gångslängd.
Fig. 3. Laddningstid
per hål och borrmeter
som funktion av
håldjupet.
Av intresse är inte själva borrbytet utan de tider, som
vid bytet går åt vid hanteringen av respektive borrgångar.
Dessa tider delas upp i fasta och rörliga. Fasta tider är
sådana, som är oberoende av borrhålsdjupet. De rörliga
tiderna varierar däremot i direkt proportion till
borrhåls-djupet och indirekt till borrstångens längd.
Summan av fasta och rörliga tider för ett antal
borrgångar av varierande längd bestämmes. På denna
grundval uppritas en kurva, som visar tiden för borrbyte i
minuter per hål som funktion av borrhålsdjupet. Dividerar
man sedan värdena ur denna kurva med värdena för
håldjupet, erhåller man tiden för borrbyte per meter som
funktion av borrhålsdjupet enligt följande uttryck
t = ~ (0,41 + 0,11 • H) minuter per meter
där t är deltiden för borrbyte, b borrgångsskillnaden (m)
och H borrhålsdjupet (m).
Efter multiplikation med totala antalet borrmeter G och
utbyte av håldjupet H mot medelhåldjupet för salvan G/N
där N är antalet hål, kan totala deltiden för borrbyte
skrivas
Tie = ^ (o,41 + 0,11 • minuter
Funktionens giltighet förutsätter, att borrstängernas
längder är jämnt delbara med borrgångsskillnaden. Detta är
fallet vid de svenska standardborrserierna. En avvikelse
i detta avseende av 10 °/o saknar dock praktisk betydelse.
Funktionen visas i fig. 2.
Funktionen för total tidåtgång vid laddning förutsätter,
att man känner laddningstiden per borrmeter.
Laddningstiden per borrmeter har erhållits med hjälp av
arbetsstudier samt under antagande att den
genomsnittliga laddningshöjden är 70 °/o av håldjupet. Resultatet kan
uttryckas på följande sätt
Q
t™ = 0,57 + 0,01 • t: minuter per meter
N
För G borrmeter erhålles
T\o = G (o,57 + 0,01 • minuter
där T’jo är deltid för laddning. Funktionen visas i fig. 3.
Detta uttryck tar hänsyn till att laddningen i allmänhet
utföres av en man per hål vid små tunnelareor, medan två
man hjälpes åt vid större areor. Med acceptabel
noggrannhet kan nämligen antas, att två man laddar dubbelt
så fort som en.
För att sätta in tändare eller rulla upp tändarkablar och
stubintråd kräves enligt arbetsstudierna 1 min per hål.
Totaltiden för laddning blir således
T*> = G (o,57 + 0,01 • + 1 N minuter
Funktionen avser främst laddning med patroner av
diametern 25—30 mm, men kan utan större fel antas gälla
även för 20—25 mm diameter. Laddningen utfördes med
laddkäppar av trä. På senare tid har även provats
ladd-apparater, vid vilka patronerna blåses in i borrhålet med
tryckluft. Huruvida detta i en framtid kan överträffa
nuvarande laddningsmetod, kan för närvarande icke avgöras.
Detta förfarande har dock hitintills med gott resultat
använts under laddning vid sprickigt berg.
Sammanställning av funktionen för total tidåtgång
I den totala tidåtgången för bergsprängningsarbeten
ingår, som tidigare nämndes, en rad deltider, för vilka
delfunktioner utvecklats efter samma linjer som i de här
visade exemplen. Delfunktionerna gäller följande deltider:
1. Gångtid
2. Ställtid före och efter
borrning
3. Ställtid före och efter
laddning
4. Flyttning från hål till
hål
5. Materialtransport
6. Arbetsledning
7—11. Personlig paus.
Spilltider
12. Mätning och utsättning
13. Ansättning
14. .Borrning
15. Matning och blåsning
16. Borrbyte
19. Fastborrning och
nyck-ling
20. Laddning
21. Förladdning
22. Koppling
23. Provning
24. Tändning
25. Uppsökande av skydd
26. Skrotning
28. Smörjning av maskiner
Den totala tidåtgången för ett bergsprängningsarbete
utgöres således av summan av samtliga deltider, vilka
bestämts under förutsättningar, som angivits vid
redovisningen av varje delfunktion.
