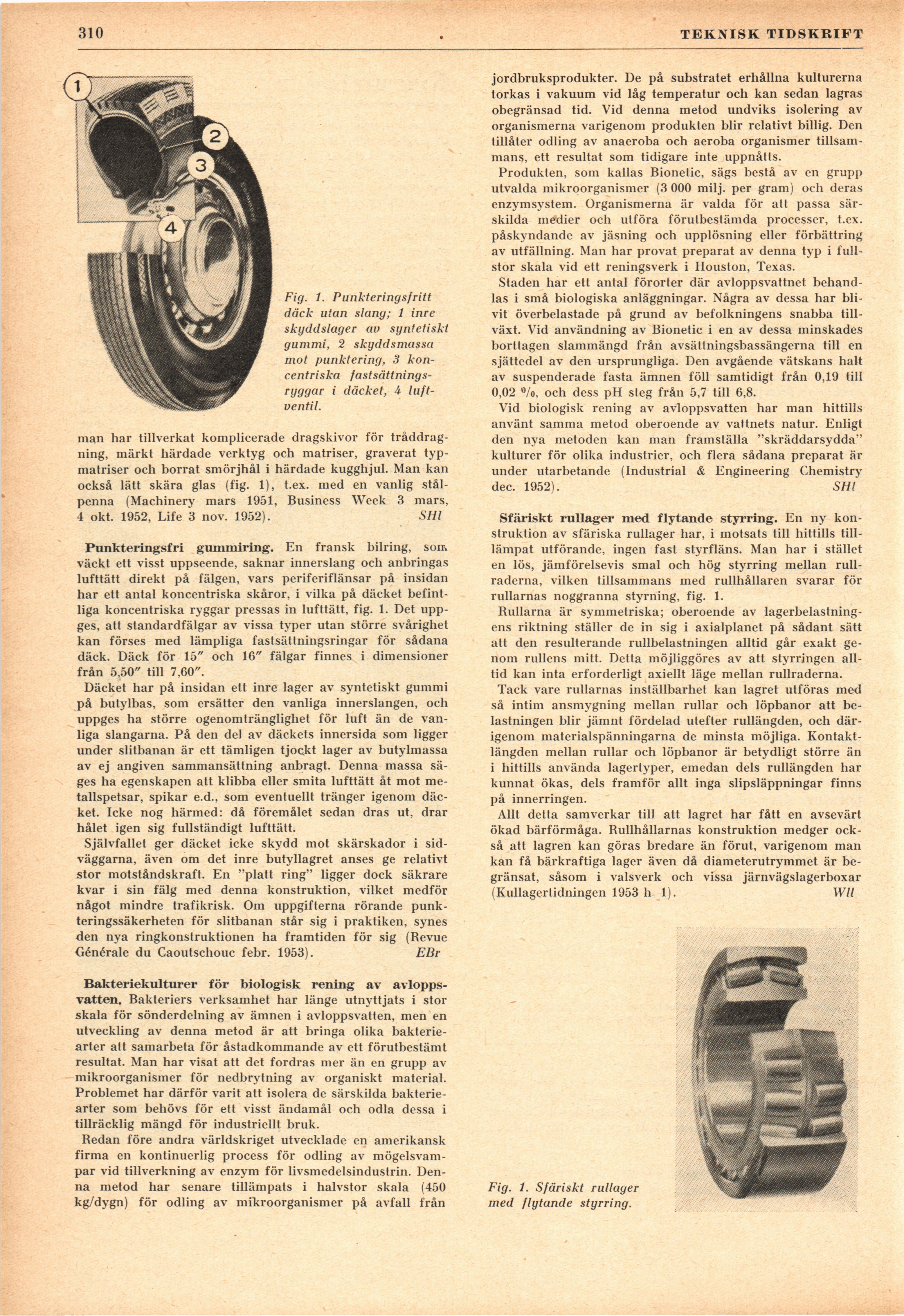

310
TEKNISK TIDSKRIFT
Fig. 1. Punkterings fritt
däck utan slang; 1 inre
skyddslager av syntetiskt
gummi, 2 skyddsmassa
mot punktering, 3
koncentriska fastsättnings-ryggar i däcket, i
luftventil.
man har tillverkat komplicerade dragskivor för
tråddragning, märkt härdade verktyg och matriser, graverat
typmatriser och borrat smörjhål i härdade kugghjul. Man kan
också lätt skära glas (fig. 1), t.ex. med en vanlig
stålpenna (Machinery mars 1951, Business Week 3 mars,
4 okt. 1952, Life 3 nov. 1952). SHl
Punkteringsfri gummiring. En fransk bilring, sonv
väckt ett visst uppseende, saknar innerslang och anbringas
lufttätt direkt på fälgen, vars periferiflänsar på insidan
har ett antal koncentriska skåror, i vilka på däcket
befintliga koncentriska ryggar pressas in lufttätt, fig. 1. Det
uppges, att standardfälgar av vissa typer utan större svårighet
kan förses med lämpliga fastsättningsringar för sådana
däck. Däck för 15" och 16" fälgar finnes i dimensioner
från 5,50" till 7.60".
Däcket har på insidan ett inre lager av syntetiskt gummi
på butylbas, som ersätter den vanliga innerslangen, och
uppges ha större ogenomtränglighet för luft än de
vanliga slangarna. På den del av däckets innersida som ligger
under slitbanan är ett tämligen tjockt lager av butylmassa
av ej angiven sammansättning anbragt. Denna massa
säges ha egenskapen att klibba eller smita lufttätt åt mot
metallspetsar, spikar e.d., som eventuellt tränger igenom
däcket. Icke nog härmed: då föremålet sedan dras ut, drar
hålet igen sig fullständigt lufttätt.
Självfallet ger däcket icke skydd mot skärskador i
sid-väggarna, även om det inre butyllagret anses ge relativt
stor motståndskraft. En "platt ring" ligger dock säkrare
kvar i sin fälg med denna konstruktion, vilket medför
något mindre trafikrisk. Om uppgifterna rörande
punkteringssäkerheten för slitbanan står sig i praktiken, synes
den nya ringkonstruktionen ha framtiden för sig (Revue
Générale du Caoutschouc febr. 1953). EBr
Bakteriekulturer för biologisk rening av
avloppsvatten. Bakteriers verksamhet har länge utnyttjats i stor
skala för sönderdelning av ämnen i avloppsvatten, men en
utveckling av denna metod är att bringa olika
bakteriearter att samarbeta för åstadkommande av ett förutbestämt
resultat. Man har visat att det fordras mer än en grupp
av-mikroorganismer för nedbrytning av organiskt material.
Problemet har därför varit att isolera de särskilda
bakteriearter som behövs för ett visst ändamål och odla dessa i
tillräcklig mängd för industriellt bruk.
Redan före andra världskriget utvecklade en amerikansk
firma en kontinuerlig process för odling av
mögelsvampar vid tillverkning av enzym för livsmedelsindustrin.
Denna metod har senare tillämpats i halvstor skala (450
kg/dygn) för odling av mikroorganismer på avfall från
jordbruksprodukter. De på substratet erhållna kulturerna
torkas i vakuum vid låg temperatur och kan sedan lagras
obegränsad tid. Vid denna metod undviks isolering av
organismerna varigenom produkten blir relativt billig. Den
tillåter odling av anaeroba och aeroba organismer
tillsammans, ett resultat som tidigare inte uppnåtts.
Produkten, som kallas Bionetic, sägs bestå av en grupp
utvalda mikroorganismer (3 000 milj. per gram) och deras
enzymsystem. Organismerna är valda för att passa
särskilda medier och utföra förutbestämda processer, t.ex.
påskyndande av jäsning och upplösning eller förbättring
av utfällning. Man har provat preparat av denna typ i
fullstor skala vid ett reningsverk i Houston, Texas.
Staden har ett antal förorter där avloppsvattnet
behandlas i små biologiska anläggningar. Några av dessa har
blivit överbelastade på grund av befolkningens snabba
tillväxt. Vid användning av Bionetic i en av dessa minskades
borttagen slammängd från avsättningsbassängerna till en
sjättedel av den ursprungliga. Den avgående vätskans halt
av suspenderade fasta ämnen föll samtidigt från 0,19 till
0,02 ’»/o, och dess pH steg från 5,7 till 6,8.
Vid biologisk rening av avloppsvatten har man hittills
använt samma metod oberoende av vattnets natur. Enligt
den nya metoden kan man framställa "skräddarsydda"
kulturer för olika industrier, och flera sådana preparat är
under utarbetande (Industrial & Engineering Chemistry
dec. 1952). SHl
Sfäriskt rullager med flytande styrring. En ny
konstruktion av sfäriska rullager har, i motsats till hittills
till-lämpat utförande, ingen fast styrfläns. Man har i stället
en lös, jämförelsevis smal och hög styrring mellan
rull-raderna, vilken tillsammans med rullhållaren svarar för
rullarnas noggranna styrning, fig. 1.
Rullarna är symmetriska; oberoende av
lagerbelastningens riktning ställer de in sig i axialplanet på sådant sätt
att den resulterande rullbelastningen alltid går exakt
genom rullens mitt. Detta möjliggöres av att styrringen
alltid kan inta erforderligt axiellt läge mellan rullraderna.
Tack vare rullarnas inställbarhet kan lagret utföras med
så intim ansmygning mellan rullar och löpbanor att
belastningen blir jämnt fördelad utefter rullängden, och
därigenom materialspänningarna de minsta möjliga.
Kontaktlängden mellan rullar och löpbanor är betydligt större än
i hittills använda lagertyper, emedan dels rullängden har
kunnat ökas, dels framför allt inga slipsläppningar finns
på innerringen.
Allt detta samverkar till att lagret har fått en avsevärt
ökad bärförmåga. Rullhållarnas konstruktion medger
också att lagren kan göras bredare än förut, varigenom man
kan få bärkraftiga lager även då diameterutrymmet är
begränsat, såsom i valsverk och vissa järnvägslagerboxar
(Kullagertidningen 1953 h 1). Wll
Fig. 1. Sfäriskt rullager
med flytande styrring.
