328
TEKNISK TIDSKRIFT

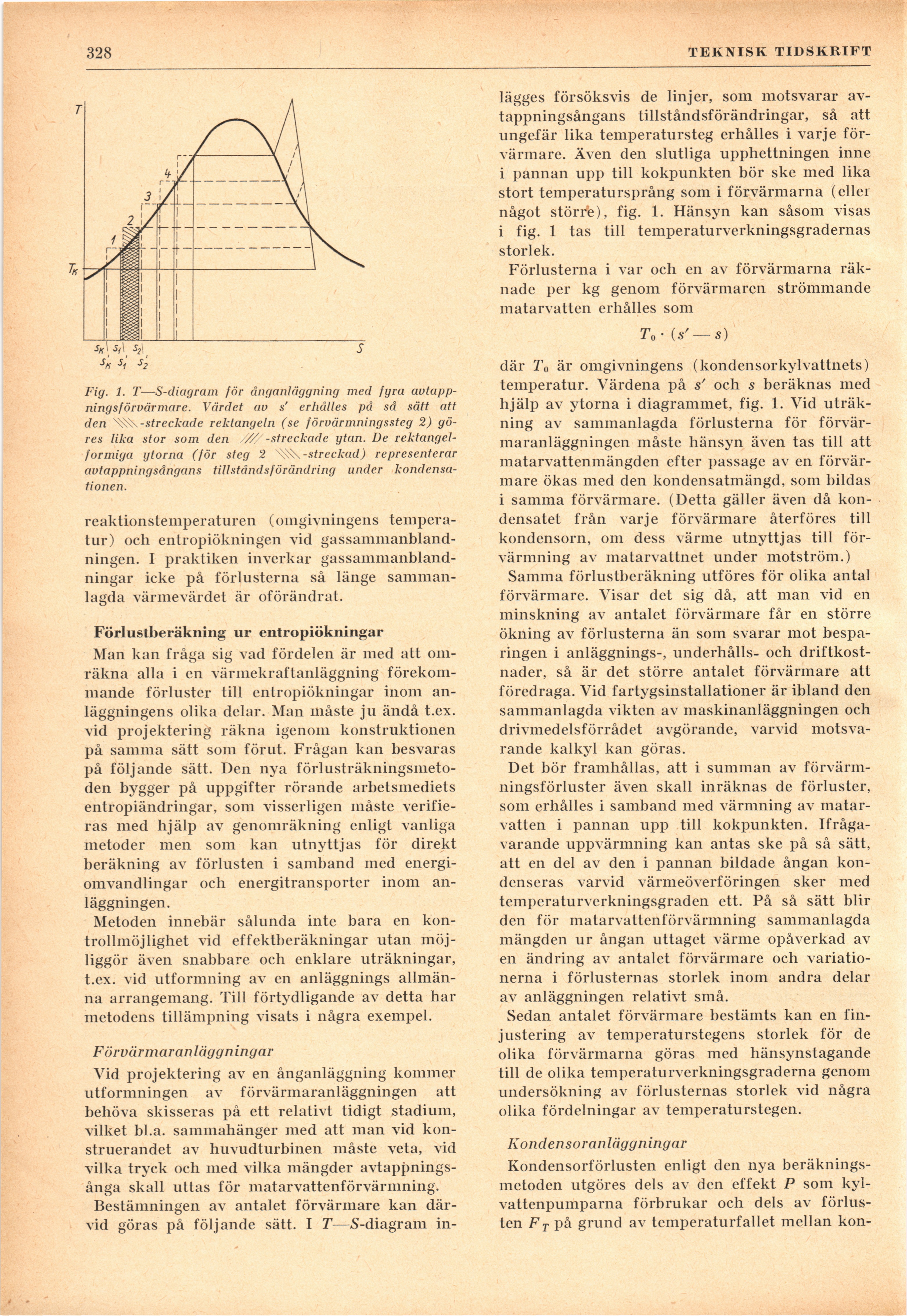

Fig. 1. T—S-diagram för ånganläggning med fyra
avtapp-ningsförvärmare. Värdet av s’ erhålles på så sätt att
den ~^$S\-streckade rektangeln (se förvärmningssteg 2)
göres lika stor som den ////-streckade ytan. De
rektangel-formiga ytorna (för steg 2 streckad) representerar
avtappning sångans tillståndsförändring under
kondensationen.
reaktionstemperaturen (omgivningens
temperatur) och entropiökningen vid
gassammanblandningen. I praktiken inverkar
gassammanblandningar icke på förlusterna så länge
sammanlagda värmevärdet är oförändrat.
Förlustberäkning ur entropiökningar
Man kan fråga sig vad fördelen är med att
omräkna alla i en värmekraftanläggning
förekommande förluster till entropiökningar inom
anläggningens olika delar. Man måste ju ändå t.ex.
vid projektering räkna igenom konstruktionen
på samma sätt som förut. Frågan kan besvaras
på följande sätt. Den nya
förlusträkningsmeto-den bygger på uppgifter rörande arbetsmediets
entropiändringar, som visserligen måste
verifieras med hjälp av genomräkning enligt vanliga
metoder men som kan utnyttjas för direkt
beräkning av förlusten i samband med
energiomvandlingar och energitransporter inom
anläggningen.
Metoden innebär sålunda inte bara en
kontrollmöjlighet vid effektberäkningar utan
möjliggör även snabbare och enklare uträkningar,
t.ex. vid utformning av en anläggnings
allmänna arrangemang. Till förtydligande av detta har
metodens tillämpning visats i några exempel.
Förvärm årån läggn ingår
Vid projektering av en ånganläggning kommer
utformningen av förvärinaranläggningen att
behöva skisseras på ett relativt tidigt stadium,
vilket bl.a. sammahänger med att man vid
konstruerandet av huvudturbinen måste veta, vid
vilka tryck och med vilka mängder
avtappningsånga skall uttas för matarvattenförvärmning.
Bestämningen av antalet förvärmare kan
därvid göras på följande sätt. I T—S-diagram in-
lägges försöksvis de linjer, som motsvarar
av-tappningsångans tillståndsförändringar, så att
ungefär lika temperatursteg erhålles i varje
förvärmare. Även den slutliga upphettningen inne
i pannan upp till kokpunkten bör ske med lika
stort temperatursprång som i förvärmarna (eller
något större), fig. 1. Hänsyn kan såsom visas
i fig. 1 tas till temperaturverkningsgradernas
storlek.
Förlusterna i var och en av förvärmarna
räknade per kg genom förvärmaren strömmande
matarvatten erhålles som
To - («’ — «)
där T o är omgivningens (kondensor kylvattnets)
temperatur. Värdena på s’ och s beräknas med
hjälp av ytorna i diagrammet, fig. 1. Vid
uträkning av sammanlagda förlusterna för
förvärinaranläggningen måste hänsyn även tas till att
matarvatteninängden efter passage av en
förvärmare ökas med den kondensatmängd, som bildas
i samma förvärmare. (Detta gäller även då
kondensatet från varje förvärmare återföres till
kondensorn, om dess värme utnyttjas till
förvärmning av matarvattnet under motström.)
Samma förlustberäkning utföres för olika antal
förvärmare. Visar det sig då, att man vid en
minskning av antalet förvärmare får en större
ökning av förlusterna än som svarar mot
besparingen i anläggnings-, underhålls- och
driftkostnader, så är det större antalet förvärmare att
föredraga. Vid fartygsinstallationer är ibland den
sammanlagda vikten av maskinanläggningen och
drivmedelsförrådet avgörande, varvid
motsvarande kalkyl kan göras.
Det bör framhållas, att i summan av
förvärm-ningsförluster även skall inräknas de förluster,
som erhålles i samband med värmning av
matarvatten i pannan upp till kokpunkten.
Ifrågavarande uppvärmning kan antas ske på så sätt,
att en del av den i pannan bildade ångan
kondenseras varvid värmeöverföringen sker med
temperaturverkningsgraden ett. På så sätt blir
den för matarvattenförvärmning sammanlagda
mängden ur ångan uttaget värme opåverkad av
en ändring av antalet förvärmare och
variationerna i förlusternas storlek inom andra delar
av anläggningen relativt små.
Sedan antalet förvärmare bestämts kan en
finjustering av temperaturstegens storlek för de
olika förvärmarna göras med hänsynstagande
till de olika temperaturverkningsgraderna genom
undersökning av förlusternas storlek vid några
olika fördelningar av temperaturstegen.
Kondensor anläggningar
Kondensorförlusten enligt den nya
beräkningsmetoden utgöres dels av den effekt P som
kylvattenpumparna förbrukar och dels av
förlusten Ft på grund av temperaturfallet mellan kon-
