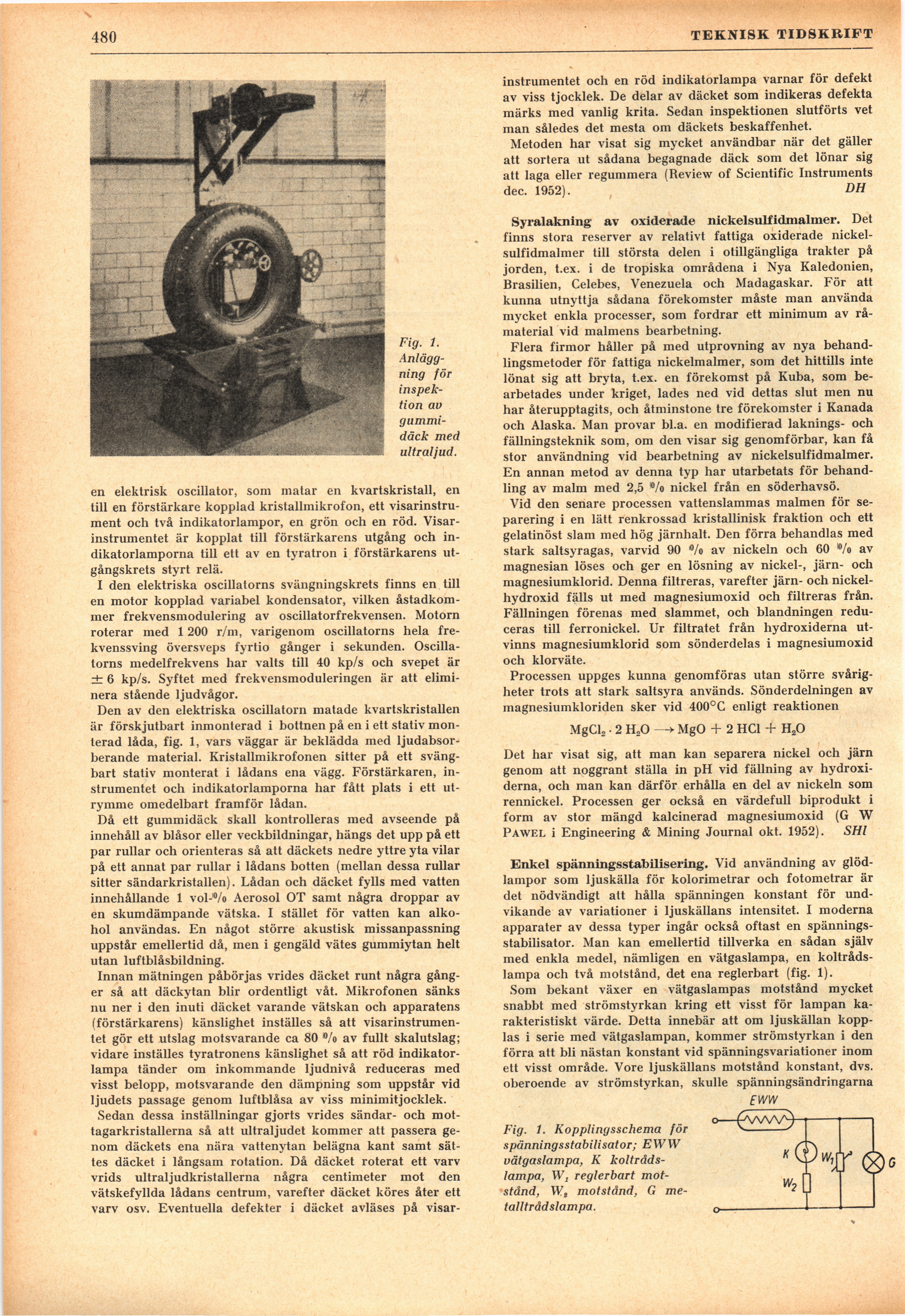

480
TEKNISK TIDSKRIFT
Fig. 1. [-Anläggning-]
{+Anlägg-
ning+} för [-inspektion-]
{+inspek-
tion+} av [-gummidäck-]
{+gummi-
däck+} med
ultraljud.
en elektrisk oscillator, som matar en kvartskristall, en
till en förstärkare kopplad kristallmikrofon, ett
visarinstrument och två indikatorlampor, en grön och en röd.
Visarinstrumentet är kopplat till förstärkarens utgång och
indikatorlamporna till ett av en tyratron i förstärkarens
utgångskrets styrt relä.
I den elektriska oscillatorns svängningskrets finns en till
en motor kopplad variabel kondensator, vilken
åstadkommer frekvensmodulering av oscillatorfrekvensen. Motorn
roterar med 1 200 r/m, varigenom oscillatorns hela
fre-kvenssving översveps fyrtio gånger i sekunden.
Oscillatorns medelfrekvens har valts till 40 kp/s och svepet är
± 6 kp/s. Syftet med frekvensmoduleringen är att
eliminera stående ljudvågor.
Den av den elektriska oscillatorn matade kvartskristallen
är förskjutbart inmonterad i bottnen på en i ett stativ
monterad låda, fig. 1, vars väggar är beklädda med
ljudabsorberande material. Kristallmikrofonen sitter på ett
svängbart stativ monterat i lådans ena vägg. Förstärkaren,
instrumentet och indikatorlamporna har fått plats i ett
utrymme omedelbart framför lådan.
Då ett gummidäck skall kontrolleras med avseende på
innehåll av blåsor eller veckbildningar, hängs det upp på ett
par rullar och orienteras så att däckets nedre yttre yta vilar
på ett annat par rullar i lådans botten (mellan dessa rullar
sitter sändarkristallen). Lådan och däcket fylls med vatten
innehållande 1 vol-10/») Aerosol OT samt några droppar av
en skumdämpande vätska. I stället för vatten kan
alkohol användas. En något större akustisk missanpassning
uppstår emellertid då, men i gengäld vätes gummiytan helt
utan luftblåsbildning.
Innan mätningen påbörjas vrides däcket runt några
gånger så att däckytan blir ordentligt våt. Mikrofonen sänks
nu ner i den inuti däcket varande vätskan och apparatens
(förstärkarens) känslighet inställes så att
visarinstrumentet gör ett utslag motsvarande ca 80 % av fullt skalutslag;
vidare inställes tyratronens känslighet så att röd
indikatorlampa tänder om inkommande ljudnivå reduceras med
visst belopp, motsvarande den dämpning som uppstår vid
ljudets passage genom luftblåsa av viss minimitjocklek.
Sedan dessa inställningar gjorts vrides sändar- och
mot-tagarkristallerna så att ultraljudet kommer att passera
genom däckets ena nära vattenytan belägna kant samt
sättes däcket i långsam rotation. Då däcket roterat ett varv
vrids ultraljudkristallerna några centimeter mot den
vätskefyllda lådans centrum, varefter däcket köres åter ett
varv osv. Eventuella defekter i däcket avläses på visar-
instrumentet och en röd indikatorlampa varnar för defekt
av viss tjocklek. De delar av däcket som indikeras defekta
märks med vanlig krita. Sedan inspektionen slutförts vet
man således det mesta om däckets beskaffenhet.
Metoden har visat sig mycket användbar när det gäller
att sortera ut sådana begagnade däck som det lönar sig
att laga eller regummera (Review of Scientific Instruments
dec. 1952). DH
Syralakning av oxiderade nickelsulfidmalmer. Det
finns stora reserver av relativt fattiga oxiderade
nickelsulfidmalmer till största delen i otillgängliga trakter på
jorden, t.ex. i de tropiska områdena i Nya Kaledonien,
Brasilien, Celebes, Venezuela och Madagaskar. För att
kunna utnyttja sådana förekomster måste man använda
mycket enkla processer, som fordrar ett minimum av
råmaterial vid malmens bearbetning.
Flera firmor håller på med utprovning av nya
behandlingsmetoder för fattiga nickelmalmer, som det hittills inte
lönat sig att bryta, t.ex. en förekomst på Kuba, som
bearbetades under kriget, lades ned vid dettas slut men nu
har återupptagits, och åtminstone tre förekomster i Kanada
och Alaska. Man provar bl.a. en modifierad läknings- och
fällningsteknik som, om den visar sig genomförbar, kan få
stor användning vid bearbetning av nickelsulfidmalmer.
En annan metod av denna typ har utarbetats för
behandling av malm med 2,5 i0/o nickel från en söderhavsö.
Vid den senare processen vattenslammas malmen för
separering i en lätt renkrossad kristallinisk fraktion och ett
gelatinöst siam med hög järnhalt. Den förra behandlas med
stark saltsyragas, varvid 90 % av nickeln och 60 ’"/o av
magnesian löses och ger en lösning av nickel-, järn- och
magnesiumklorid. Denna filtreras, varefter järn- och
nickel-hydroxid fälls ut med magnesiumoxid och filtreras från.
Fällningen förenas med slammet, och blandningen
reduceras till ferronickel. Ur filtratet från hydroxiderna
utvinns magnesiumklorid som sönderdelas i magnesiumoxid
och klorväte.
Processen uppges kunna genomföras utan större
svårigheter trots att stark saltsyra används. Sönderdelningen av
magnesiumkloriden sker vid 400°C enligt reaktionen
MgCLj • 2 H„0 —* MgO + 2 HCl + H20
Det har visat sig, att man kan separera nickel och järn
genom att noggrant ställa in pH vid fällning av
hydroxiderna, och man kan därför erhålla en del av nickeln som
rennickel. Processen ger också en värdefull biprodukt i
form av stor mängd kalcinerad magnesiumoxid (G W
Pawel i Engineering & Mining Journal okt. 1952). SHl
Enkel spänningsstabilisering. Vid användning av
glödlampor som ljuskälla för kolorimetrar och fotometrar är
det nödvändigt att hålla spänningen konstant för
undvikande av variationer i ljuskällans intensitet. I moderna
apparater av dessa typer ingår också oftast en
spänningsstabilisator. Man kan emellertid tillverka en sådan själv
med enkla medel, nämligen en vätgaslampa, en
koltråds-lampa och två motstånd, det ena reglerbart (fig. 1).
Som bekant växer en vätgaslampas motstånd mycket
snabbt med strömstyrkan kring ett visst för lampan
karakteristiskt värde. Detta innebär att om ljuskällan
kopplas i serie med vätgaslampan, kommer strömstyrkan i den
förra att bli nästan konstant vid spänningsvariationer inom
ett visst område. Vore ljuskällans motstånd konstant, dvs.
oberoende av strömstyrkan, skulle spänningsändringarna
EWW
Fig. 1. Kopplingsschema för
spänningsstabilisator; EWW
vätgaslampa, K
koltråds-lampa, Wj reglerbart
motstånd, W, motstånd, G
metalltrådslampa.
