16 juni 1953
507

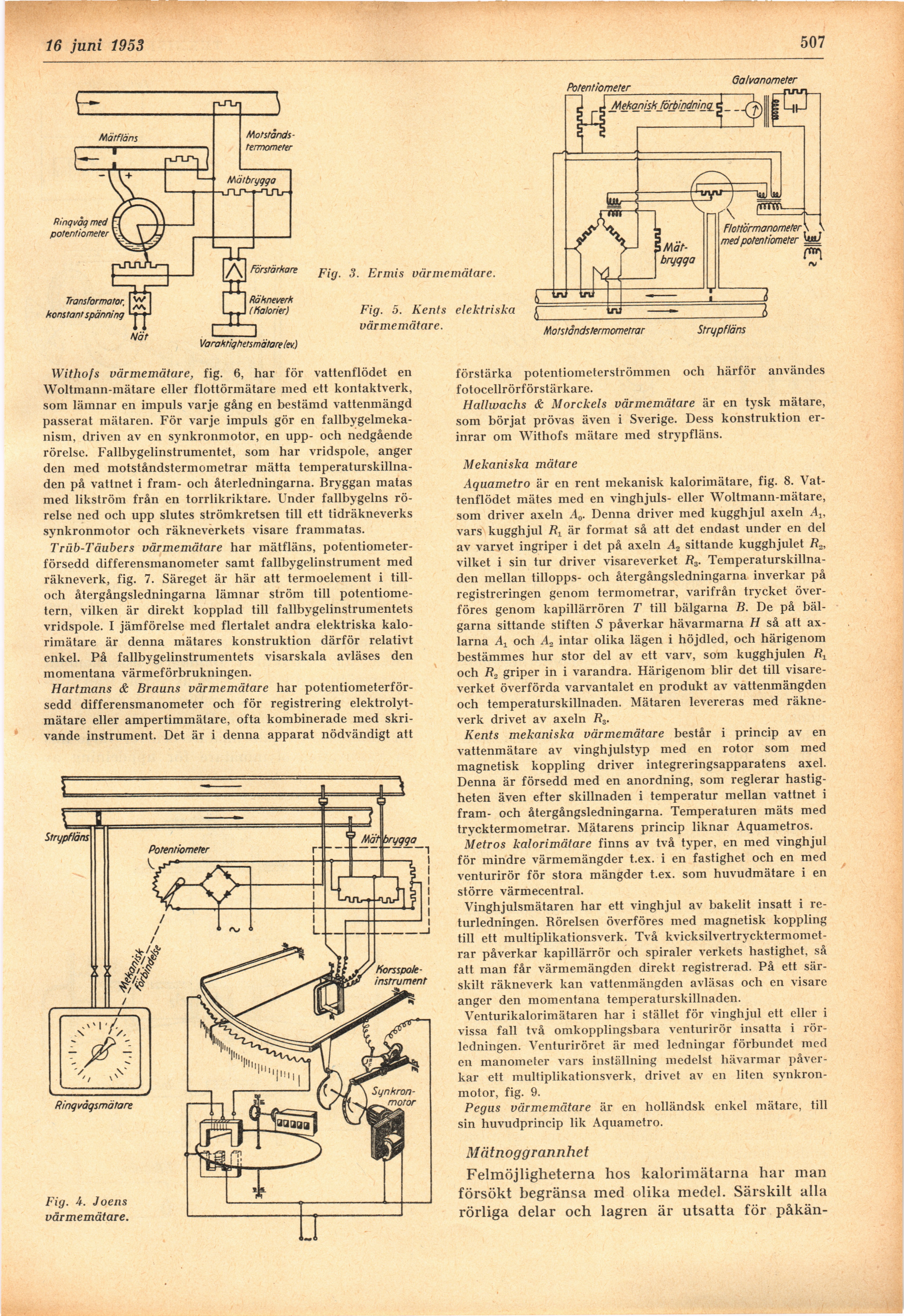

Fig. 3. Ermis uärmemätare.
Fig. 5. Kents elektriska
värmemätare.
Withofs värmemätare, fig. 6, har för vattenflödet en
Woltmann-mätare eller flottörmätare med ett kontaktverk,
som lämnar en impuls varje gång en bestämd vattenmängd
passerat mätaren. För varje impuls gör en
fallbygelmeka-nism, driven av en synkronmotor, en upp- och nedgående
rörelse. Fallbygelinstrumentet, som har vridspole, anger
den med motståndstermometrar mätta
temperaturskillnaden på vattnet i fram- och återledningarna. Bryggan matas
med likström från en torrlikriktare. Under fallbygelns
rörelse ned och upp slutes strömkretsen till ett tidräkneverks
synkronmotor och räkneverkets visare frammatas.
Trüb-Täubers värmemätare har mätfläns,
potentiometer-försedd differensmanometer samt fallbygelinstrument med
räkneverk, fig. 7. Säreget är här att termoelement i
till-och återgångsledningarna lämnar ström till
potentiometern, vilken är direkt kopplad till fallbygelinstrumentets
vridspole. I jämförelse med flertalet andra elektriska
kalorimätare är denna mätares konstruktion därför relativt
enkel. På fallbygelinstrumentets visarskala avläses den
momentana värmeförbrukningen.
Hartmans & Brauns värmemätare har
potentiometerför-sedd differensmanometer och för registrering
elektrolyt-mätare eller ampertimmätare, ofta kombinerade med
skrivande instrument. Det är i denna apparat nödvändigt att
Fig. Joens
värmemätare.
förstärka potentiometerströmmen och härför användes
fotocellrörförstärkare.
Hallwachs & Morckels värmemätare är en tysk mätare,
som börjat prövas även i Sverige. Dess konstruktion
erinrar om Withofs mätare med strypfläns.
Mekaniska mätare
Aquametro är en rent mekanisk kalorimätare, fig. 8.
Vattenflödet mätes med en vinghjuls- eller Woltmann-mätare,
som driver axeln A0. Denna driver med kugghjul axeln Aj,
vars kugghjul Rt är format så att det endast under en del
av varvet ingriper i det på axeln A2 sittande kugghjulet R2,
vilket i sin tur driver visareverket R3.
Temperaturskillnaden mellan tillopps- och återgångsledningarna inverkar på
registreringen genom termometrar, varifrån trycket
överföres genom kapillärrören T till bälgarna B. De på
bäl-garna sittande stiften S påverkar hävarmarna H så att
axlarna Aj. och A2 intar olika lägen i höjdled, och härigenom
bestämmes hur stor del av ett varv, som kugghjulen Rt
och Ro griper in i varandra. Härigenom blir det till
visareverket överförda varvantalet en produkt av vattenmängden
och temperaturskillnaden. Mätaren levereras med
räkneverk drivet av axeln R3.
Kents mekaniska värmemätare består i princip av en
vattenmätare av vinghjulstyp med en rotor som med
magnetisk koppling driver integreringsapparatens axel.
Denna är försedd med en anordning, som reglerar
hastigheten även efter skillnaden i temperatur mellan vattnet i
fram- och återgångsledningarna. Temperaturen mäts med
trycktermometrar. Mätarens princip liknar Aquametros.
Metros kalorimätare finns av två typer, en med vinghjul
för mindre värmemängder t.ex. i en fastighet och en med
venturirör för stora mängder t.ex. som huvudmätare i en
större värmecentral.
Vinghjulsmätaren har ett vinghjul av bakelit insatt i
returledningen. Rörelsen överföres med magnetisk koppling
till ett multiplikationsverk. Två
kvicksilvertrycktermomet-rar påverkar kapillärrör och spiraler verkets hastighet, så
att man får värmemängden direkt registrerad. På ett
särskilt räkneverk kan vattenmängden avläsas och en visare
anger den momentana temperaturskillnaden.
Venturikalorimätaren har i stället för vinghjul ett eller i
vissa fall två omkopplingsbara venturirör insatta i
rörledningen. Ventnriröret är med ledningar förbundet med
en manometer vars inställning medelst hävarmar
påverkar ett multiplikationsverk, drivet av en liten
synkronmotor, fig. 9.
Pegus värmemätare är en holländsk enkel mätare, till
sin huvudprincip lik Aquametro.
Mätnoggrannhet
Felmöjligheterna hos kalorimätarna har man
försökt begränsa med olika medel. Särskilt alla
rörliga delar och lagren är utsatta för påkän-
