15 september 1953
669

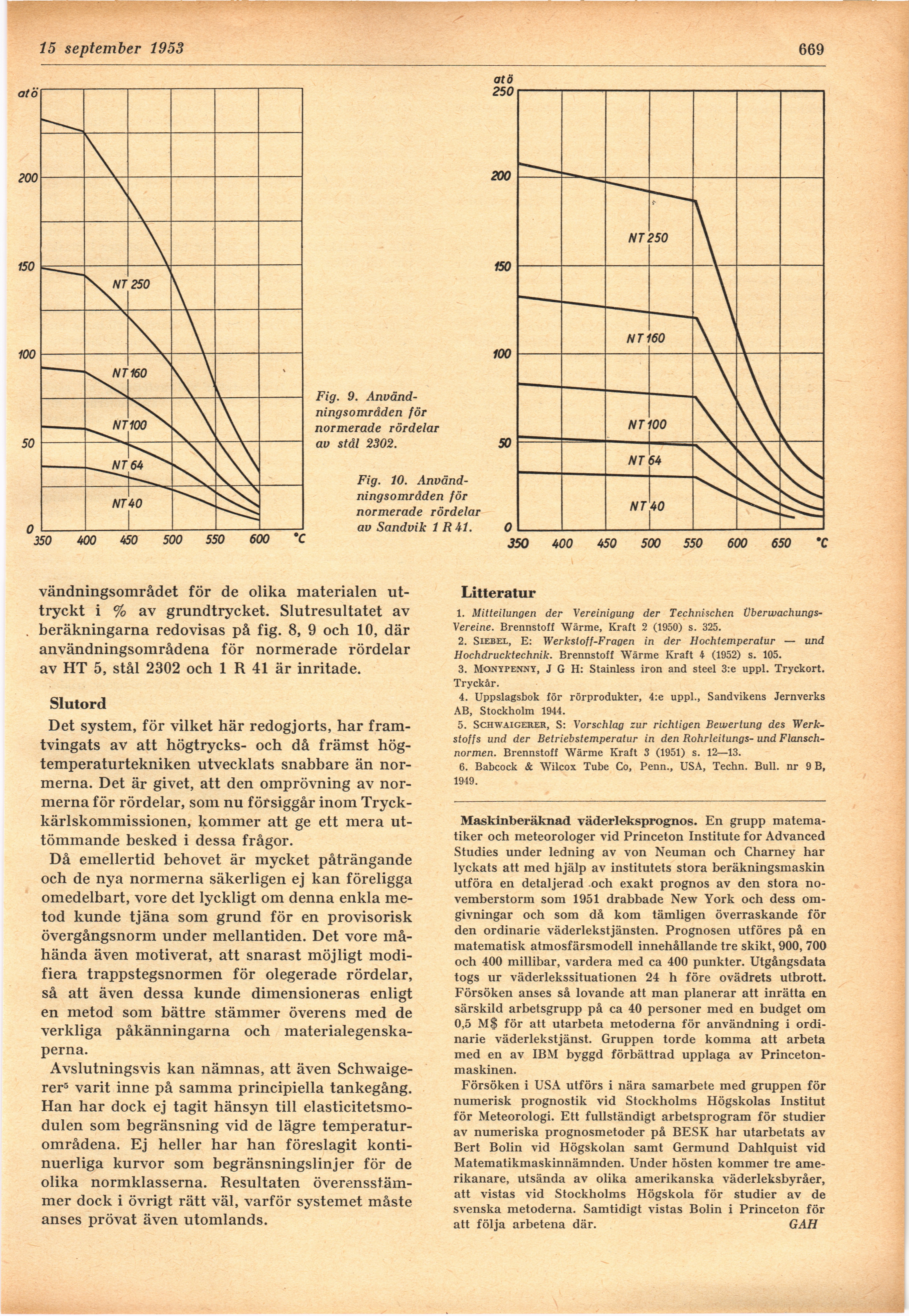

Fig. 9.
Användningsområden för
normerade rördelar
av stål 2302.
Fig. 10.
Användningsområden för
normerade rördelar
av Sandvik 1 R 41.
vändningsområdet för de olika materialen
uttryckt i % av grundtrycket. Slutresultatet av
beräkningarna redovisas på fig. 8, 9 och 10, där
användningsområdena för normerade rördelar
av HT 5, stål 2302 och 1 R 41 är inritade.
Slutord
Det system, för vilket här redogjorts, har
framtvingats av att högtrycks- och då främst
hög-temperaturtekniken utvecklats snabbare än
normerna. Det är givet, att den omprövning av
normerna för rördelar, som nu försiggår inom
Tryckkärlskommissionen, kommer att ge ett mera
uttömmande besked i dessa frågor.
Då emellertid behovet är mycket påträngande
och de nya normerna säkerligen ej kan föreligga
omedelbart, vore det lyckligt om denna enkla
metod kunde tjäna som grund för en provisorisk
övergångsnorm under mellantiden. Det vore
måhända även motiverat, att snarast möjligt
modifiera trappstegsnormen för olegerade rördelar,
så att även dessa kunde dimensioneras enligt
en metod som bättre stämmer överens med de
verkliga påkänningarna och
materialegenskaperna.
Avslutningsvis kan nämnas, att även
Schwaige-rer5 varit inne på samma principiella tankegång.
Han har dock ej tagit hänsyn till
elasticitetsmodulen som begränsning vid de lägre
temperatur-områdena. Ej heller har han föreslagit
kontinuerliga kurvor som begränsningslinjer för de
olika normklasserna. Resultaten
överensstämmer dock i övrigt rätt väl, varför systemet måste
anses prövat även utomlands.
Litteratur
1. Mitteilungen der Vereinigung der Technischen
überwachungs-Vereine. Brennstoff Wärme, Kraft 2 (1950) s. 325.
2. Siebel, E: Werksloff-Frågen in der Hochtemperatur — und
Hochdrucktechnik. Brennstoff Wärme Kraft 4 (1952) s. 105.
3. Monypenny, J G H: Stainless iron and steel 3:e uppl. Tryckort.
Tryckår.
4. Uppslagsbok för rörprodukter, 4:e uppl., Sandvikens Jernverks
AB, Stockholm 1944.
5. Schwaigerer, S: Vorschlag zur richtigen Bewertung des
Werk-stoffs und der Betriebstemperatur in den Rohrleitungs- und
Flansch-normen. Brennstoff Wärme Kraft 3 (1951) s. 12—13.
6. Babcock & Wilcox Tube Co, Penn., USA, Techn. Bull. nr 9 B,
1949.
Maskinberäknad väderleksprognos. En grupp
matematiker och meteorologer vid Princeton Institute for Advanced
Studies under ledning av von Neuman och Charney har
lyckats att med hjälp av institutets stora beräkningsmaskin
utföra en detaljerad och exakt prognos av den stora
novemberstorm som 1951 drabbade New York och dess
omgivningar och som då kom tämligen överraskande för
den ordinarie väderlekstjänsten. Prognosen utföres på en
matematisk atmosfärsmodell innehållande tre skikt, 900, 700
och 400 millibar, vardera med ca 400 punkter. Utgångsdata
togs ur väderlekssituationen 24 h före ovädrets utbrott.
Försöken anses så lovande att man planerar att inrätta en
särskild arbetsgrupp på ca 40 personer med en budget om
0,5 M$ för att utarbeta metoderna för användning i
ordinarie väderlekstjänst. Gruppen torde komma att arbeta
med en av IBM byggd förbättrad upplaga av
Princeton-maskinen.
Försöken i USA utförs i nära samarbete med gruppen för
numerisk prognostik vid Stockholms Högskolas Institut
för Meteorologi. Ett fullständigt arbetsprogram för studier
av numeriska prognosmetoder på BESK har utarbetats av
Bert Bolin vid Högskolan samt Germund Dahlquist vid
Matematikmaskinnämnden. Under hösten kommer tre
amerikanare, utsända av olika amerikanska väderleksbyråer,
att vistas vid Stockholms Högskola för studier av de
svenska metoderna. Samtidigt vistas Bolin i Princeton för
att följa arbetena där. GAH
