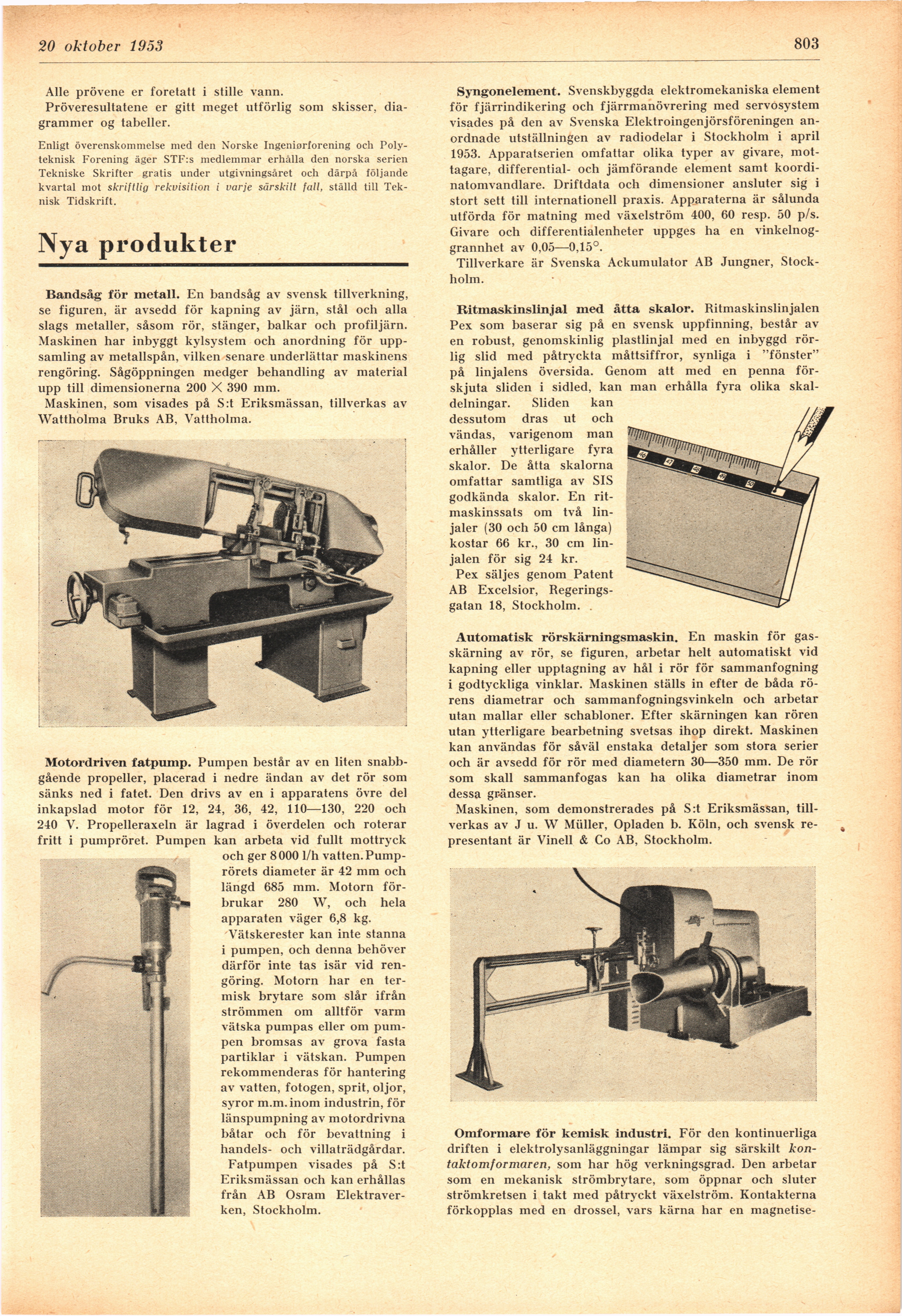

20 oktober 1953 803
Syngonelement. Svenskbyggda elektromekaniska element
för fjärrindikering och fjärrmanövrering med servosystem
visades på den av Svenska Elektroingenjörsföreningen
anordnade utställningen av radiodelar i Stockholm i april
1953. Apparatserien omfattar olika typer av givare,
mottagare, differential- och jämförande element samt
koordi-natomvandlare. Driftdata och dimensioner ansluter sig i
stort sett till internationell praxis. Apparaterna är sålunda
utförda för matning med växelström 400, 60 resp. 50 p/s.
Givare och differentialenheter uppges ha en
vinkelnoggrannhet av 0,05—0,15°.
Tillverkare är Svenska Ackumulator AB Jungner,
Stockholm.
Automatisk rörskärningsmaskin. En maskin för
gasskärning av rör, se figuren, arbetar helt automatiskt vid
kapning eller upptagning av hål i rör för sammanfogning
i godtyckliga vinklar. Maskinen ställs in efter de båda
rörens diametrar och sammanfogningsvinkeln och arbetar
utan mallar eller schabloner. Efter skärningen kan rören
utan ytterligare bearbetning svetsas ihop direkt. Maskinen
kan användas för såväl enstaka detaljer som stora serier
och är avsedd för rör med diametern 30—350 mm. De rör
som skall sammanfogas kan ha olika diametrar inom
dessa gr-änser.
Maskinen, som demonstrerades på S:t Eriksmässan,
tillverkas av J u. W Müller, Opladen b. Köln, och svensk re- 4
presentant är Vinell & Co AB, Stockholm.
Alle prövene er foretatt i stille vann.
Pröveresultatene er gitt meget utförlig som skisser,
dia-grammer og tabeller.
Enligt överenskommelse med den Norske Ingeniørforening och
Polyteknisk Förening äger STF:s medlemmar erhålla den norska serien
Tekniske Skrifter gratis under utgivningsåret och därpå följande
kvartal mot skriftlig rekvisition i varje särskilt fall, ställd till
Teknisk Tidskrift.
Nya produkter
Bandsåg för metall. En bandsåg av svensk tillverkning,
se figuren, är avsedd för kapning av järn, stål och alla
slags metaller, såsom rör, stänger, balkar och profiljärn.
Maskinen har inbyggt kylsystem och anordning för
uppsamling av metallspån, vilken senare underlättar maskinens
rengöring. Sågöppningen medger behandling av material
upp till dimensionerna 200 X 390 mm.
Maskinen, som visades på S:t Eriksmässan, tillverkas av
Wattholma Bruks AB, Vattholma.
Omformare för kemisk industri. För den kontinuerliga
driften i elektrolysanläggningar lämpar sig särskilt
kontaktomformaren, som har hög verkningsgrad. Den arbetar
som en mekanisk strömbrytare, som öppnar och sluter
strömkretsen i takt med påtryckt växelström. Kontakterna
förkopplas med en drossel, vars kärna har en magnetise-
Motordriven fatpump. Pumpen består av en liten
snabbgående propeller, placerad i nedre ändan av det rör som
sänks ned i fatet. Den drivs av en i apparatens övre del
inkapslad motor för 12, 24, 36, 42, 110—130, 220 och
240 V. Propelleraxeln är lagrad i överdelen och roterar
fritt i pumpröret. Pumpen kan arbeta vid fullt mottryck
och ger 8000 1/h vatten.
Pumprörets diameter är 42 mm och
längd 685 mm. Motorn
förbrukar 280 W, och hela
apparaten väger 6,8 kg.
Vätskerester kan inte stanna
i pumpen, och denna behöver
därför inte tas isär vid
rengöring. Motorn har en
termisk brytare som slår ifrån
strömmen om alltför varm
vätska pumpas eller om
pumpen bromsas av grova fasta
partiklar i vätskan. Pumpen
rekommenderas för hantering
av vatten, fotogen, sprit, oljor,
syror m.m.inom industrin, för
länspumpning av motordrivna
båtar och för bevattning i
handels- och villaträdgårdar.
Fatpumpen visades på S:t
Eriksmässan och kan erhållas
från AB Osram
Elektraver-ken, Stockholm.
Ritmaskinslinjal med åtta skalor. Ritmaskinslinjalen
Pex som baserar sig på en svensk uppfinning, består av
en robust, genomskinlig plastlinjal med en inbyggd
rörlig slid med påtryckta måttsiffror, synliga i "fönster"
på linjalens översida. Genom att med en penna
förskjuta sliden i sidled, kan man erhålla fyra olika
skaldelningar. Sliden kan
dessutom dras ut och
vändas, varigenom man
erhåller ytterligare fyra
skalor. De åtta skalorna
omfattar samtliga av SIS
godkända skalor. En
rit-maskinssats om två
linjaler (30 och 50 cm långa)
kostar 66 kr., 30 cm
linjalen för sig 24 kr.
Pex säljes genom Patent
AB Excelsior,
Regeringsgatan 18, Stockholm. .
