822
TEKNISK TIDSKRIFT

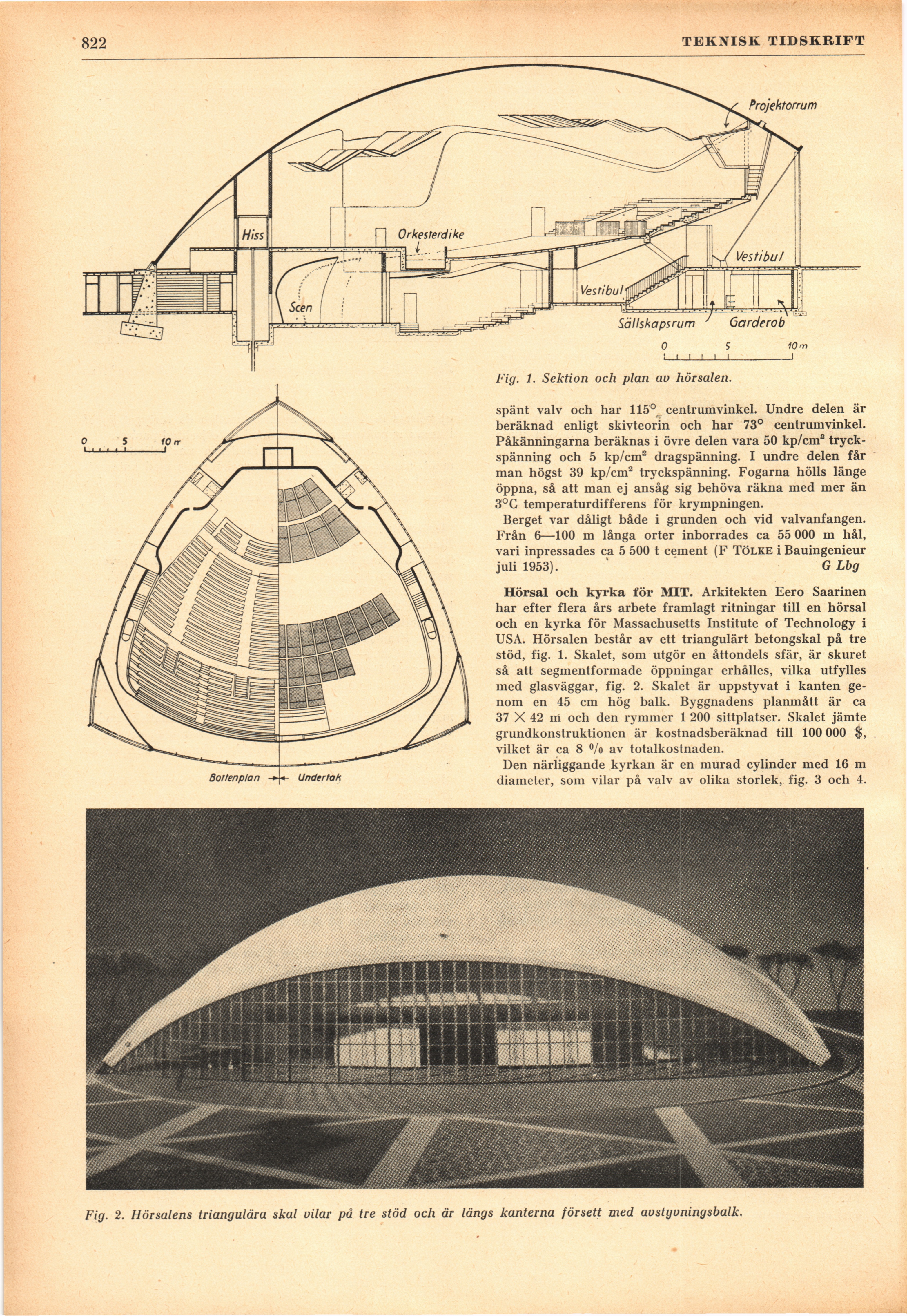

Fig. 1. Sektion och plan av hörsalen.
spänt valv och har 115° centrum vinkel. Undre delen är
beräknad enligt skivteorin och har 73° centrumvinkel.
Påkänningarna beräknas i övre delen vara 50 kp/cm2
tryckspänning och 5 kp/cm2 dragspänning. I undre delen får
man högst 39 kp/cm2 tryckspänning. Fogarna hölls länge
öppna, så att man ej ansåg sig behöva räkna med mer än
3°G temperaturdifferens för krympningen.
Berget var dåligt både i grunden och vid valvanfangen.
Från 6—100 m långa orter inborrades ca 55 000 m hål,
vari inpressades ca 5 500 t cement (F Tölke i Bauingenieur
juli 1953). G Lbg
Hörsal och kyrka för MIT. Arkitekten Eero Saarinen
har efter flera års arbete framlagt ritningar till en hörsal
och en kyrka för Massachusetts Institute of Technology i
USA. Hörsalen består av ett triangulärt betongskal på tre
stöd, fig. 1. Skalet, som utgör en åttondels sfär, är skuret
så att segmentformade öppningar erhålles, vilka utfylles
med glasväggar, fig. 2. Skalet är uppstyvat i kanten
genom en 45 cm hög balk. Byggnadens planmått är ca
37 X 42 m och den rymmer 1 200 sittplatser. Skalet jämte
grundkonstruktionen är kostnadsberäknad till 100 000
vilket är ca 8 °/o av totalkostnaden.
Den närliggande kyrkan är en murad cylinder med 16 m
diameter, som vilar på valv av olika storlek, fig. 3 och 4.
Fig. 2. Hörsalens triangulära skal vilar på tre stöd och är längs kanterna försett med avstyvningsbalk.
