14 juni 1955
549
Siffermaskinen Dyseac
Civilingenjör Lennart Boström, Linköping
681.142(73)
National Bureau of Standards i Washington började 1952
konstruera en automatisk räknemaskin av siffertyp,
vilken skulle användas för att utföra komplicerade
systemberäkningar samt för att pröva nya idéer om automatiska
räknemaskiners logiska uppbyggnad. Maskinen fick namnet
Dyseac ("Dynamic standard eastern automatic computor")
och var färdigkonstruerad 1954. Den har byggts så att den
kan samarbeta med olika yttre enheter t.ex. servosystem
eller andra samtidigt räknande maskiner såsom t.ex. den
av NBS tidigare konstruerade Seac ("Standard eastern
automatic computor"), vilken även den är en
siffer-maskin av ungefär samma omfång som Dyseac. Dyseac
kan beordras överlämna lösandet av ett visst delproblem
i ett större sammanhang till Seac, själv räkna vidare och
då Seac är färdig med sin lösning automatiskt ta emot
denna, sätta in den i sitt rätta sammanhang samt slutligen
presentera den färdiga lösningen på hela
problemkomplexet, t.ex. via en automatisk skrivmaskin.
Huvuddata
Maskinen arbetar med en pulsfrekvens på 1 MHz i det
binära talsystemet. Varje led anges med 44 binära siffror
samt en binär siffra för tecken. Instruktionerna innehåller
tre delar där den första anger den första operatorns
adress, den andra ger den andra operatorns adress och
den tredje delen anger var resultatet skall lagras. Som
minne använder maskinen akustiska fördröjningsledningar
bestående av rör fyllda med kvicksilver. Varje ledning kan
rymma åtta tal och den längsta avläsningstiden är 384 jis.
Sammanlagt ryms högst 4 096 tal i minnet.
Räknetiderna är för. addition och subtraktion 0,9 ms, för
flertalsummering 0,8 ms pius 0,5 ms per term samt för
multiplikation och division 3 ms. Dessa tider inkluderar
tid för utläsning från minnet.
Dyseac innehåller 524 elektronrör och 21 000
kristalldioder, 3 800 fördröjningsledningar och 251
fördröjningsenheter. Sammanlagt finns det därutöver 775 underenheter.
Allmän utformning
Räknaren är uppbyggd kring snabbminnet, de akustiska
fördröjningsledningarna. Minnet har förbindelse med fem
andra enheter, fig. 1, av vilka räkneenheten och
programenheten endast har interna uppgifter, medan de övriga
förmedlar data och order till och från maskinens yttervärld.
Minnet kan motta eller avge tal till alla dessa fem enheter
samtidigt.
Buffertenheten mottar från den av de yttre enheterna,
som för ögonblicket är inkopplad, tal i dennas rytm och
vidarebefordrar dessa till minnesenheten i räknarens
interna rytm, 1 MHz. Likaså mottar den tal från minnet i en
takt av 1 MHz och vidarebefordrar dessa till en yttre
enhet i en takt lämplig för denna. Den yttre enheten
bestämmer själv lämplig takt och talstorlek via den yttre
väljarenheten. Denna enhet, som kan välja mellan 48 olika
kanaler, utväljer lämplig yttre enhet och kopplar upp
såväl tal- som orderförbindelser inom räknaren. Vid behov
kan väljarenheten utbyggas till 256 kanalers kapacitet, så
att t.ex. ett magnetiskt trumminne kan anslutas som yttre
enhet.
In- och utgångskontrollenheten övervakar i detalj flödet
av tal och instruktioner från de yttre enheterna genom den
yttre väljarenheten och buffertenheten.
Parallell-serieomvandlaren och indikatorregistret gör det
möjligt för räknaren att lösa problem i tidsskalan 1 : 1,
vilket är nödvändigt för dess användning som
kontrollorgan i återkopplade system. Båda dessa enheter är en
sorts register, den förra mottar i parallell kontinuerlig
form binära tal med upp till 45 samtidiga siffror och
vidarebefordrar dem i serieform till övriga interna enheter,
den senare mottar binära tal i serieform med maximalt 28
siffror och omvandlar dem till parallellform för
vidarebefordran t.ex. till en sifferanalogomvandlare, som sedan
kan avge motsvarande avlänkningsspänningar till en
indikator.
Räkneenheten utför räkneoperationer och logiska val
samt bestämmer via programenheten, vilka platser i
minnet, som skall väljas vid nästa operation. En särskild
orderväg till buffertenheten används för att överföra tal
från räkneenhetens ackumulatorregister, antingen till en
automatisk skrivmaskin för utskrift eller till en magnetisk
utenhet för upplagring.
Instruktionsregistret mottar instruktionsord från minnet,
delar upp dessa enligt order från programenheten och
vidarebefordrar delarna till övriga interna enheter, varvid

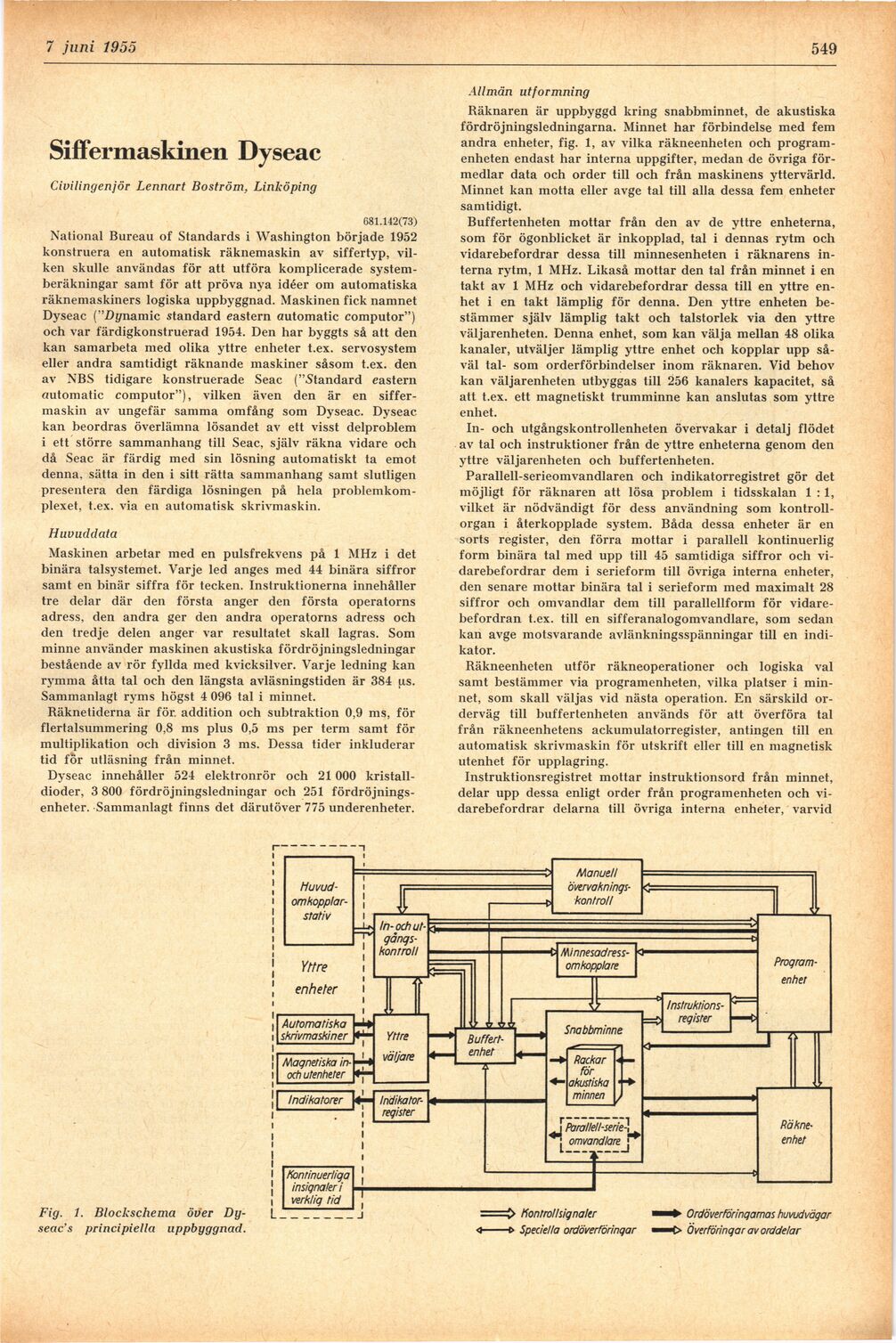

Fig. 1. Blockschema över
Dyseac’s principiella uppbyggnad.
