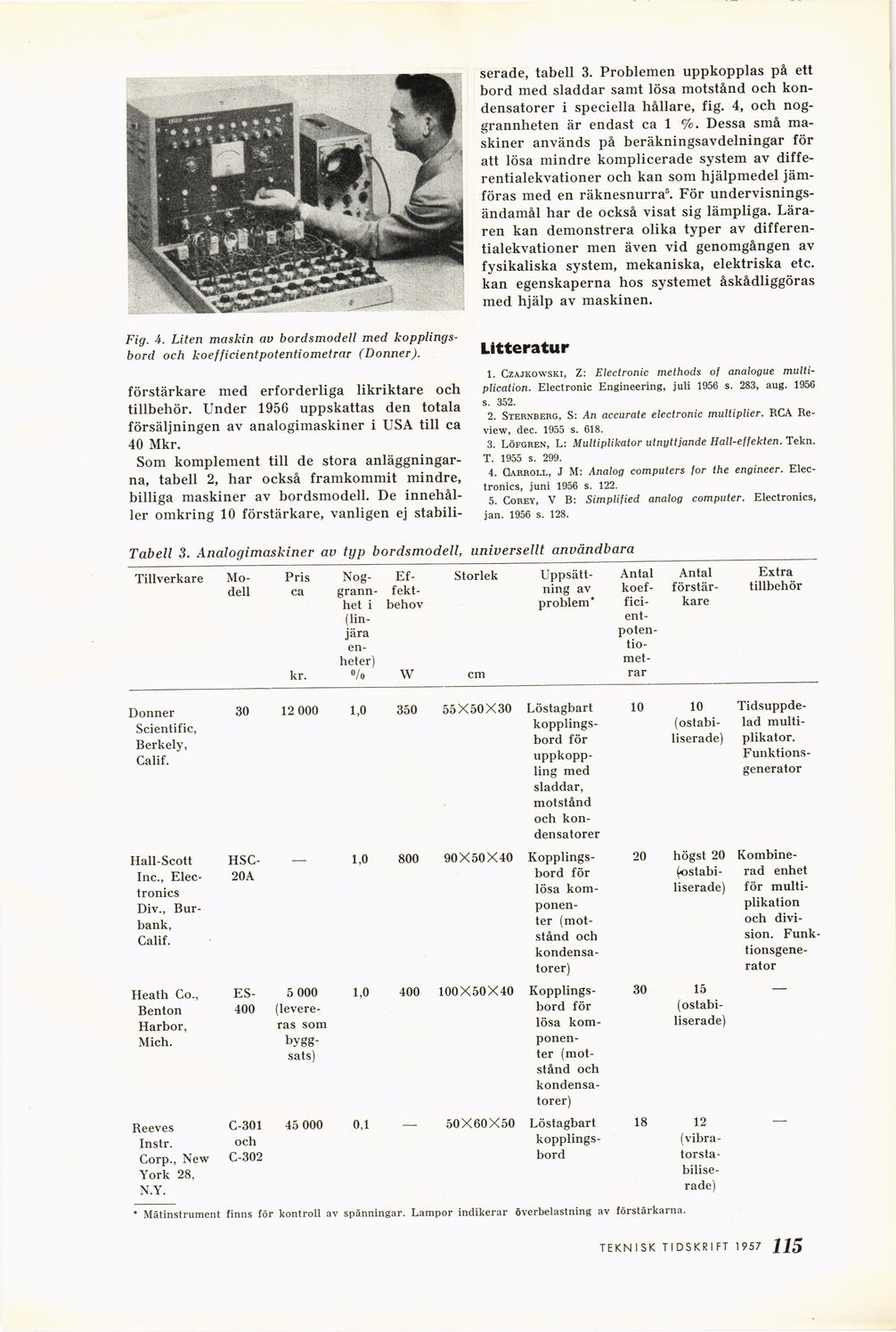

serade, tabell 3. Problemen uppkopplas på ett
bord med sladdar samt lösa motstånd och
kondensatorer i speciella hållare, fig. 4, och
noggrannheten är endast ca 1 Dessa små
maskiner används på beräkningsavdelningar för
att lösa mindre komplicerade system av
differentialekvationer och kan som hjälpmedel
jämföras med en räknesnurra5. För
undervisningsändamål har de också visat sig lämpliga.
Läraren kan demonstrera olika typer av
differentialekvationer men även vid genomgången av
fysikaliska system, mekaniska, elektriska etc.
kan egenskaperna hos systemet åskådliggöras
med hjälp av maskinen.
Litteratur
1. Czajkowski, Z: Electronic methods of analogue
multi-plication. Electronic Engineering, juli 1956 s. 283, aug. 1956
s. 352.
2. Sternberg, S: An accurate electronic multiplier. RCA
Re-view, dec. 1955 s. 618.
3. Löfgren, L: Multiplikator utnyttjande Hall-effekten. Tekn.
T. 1955 s. 299.
4. Qarroll, J M: Analog computers for the engineer.
Electronics, juni 1956 s. 122.
5. Corey, V B: Simplified analog computer. Electronics,
jan. 1956 s. 128.
Tabell 3. Analogimaskiner av typ bordsmodell, universellt användbara
Tillverkare [-Modell-] {+Mo- dell+} Pris ca kr. [-Noggrannhet-] {+Nog- grann- het+} i
(linjära enheter) °/o [-Effekt-behov-] {+Ef- fekt- behov+} W Storlek cm [-Uppsättning-] {+Uppsätt- ning+} av problem* Antal
koef-fici-ent-poten-tio-met-rar Antal
förstärkare Extra tillbehör
Donner Scientific, Berkely, Calif. 30 12 000 1,0 350 55X50X30 Löstagbart
kopplingsbord för
uppkoppling med sladdar, motstånd och
kondensatorer 10 10
(ostabiliserade) Tidsuppde-lad multiplikator. Funktionsgenerator
Hall-Scott Inc.,
Electronics Div.,
Burbank, Calif. [-HSC-20A-] {+HSC- 20A+} 1,0 800 90X50X40 [-Kopplingsbord-] {+Kopplings- bord+} för lösa
komponenter (motstånd och
kondensatorer) 20 högst 20
(ostabiliserade) Kombinerad enhet för
multiplikation och
division. Funktionsgenerator
Heath Co., Benton Harbor, Mich. [-ES-400-] {+ES- 400+} 5 000
(levereras som
byggsats) 1,0 400 100X50X40 [-Kopplingsbord-] {+Kopplings- bord+} för lösa
komponenter (motstånd och
kondensatorer) 30 15
(ostabiliserade)
Beeves Instr. Corp., New York 28, N.Y. C-301 och C-302 45 000 0,1 50X60X50 Löstagbart
kopplingsbord 18 12
(vibra-torsta-bilise-rade)
* Mätinstrument finns för kontroll av spänningar. Lampor indikerar överbelastning av förstärkarna.
Fig. i. Liten maskin av bordsmodell med
kopplings-bord och koefficientpotentiometrar (Donner).
förstärkare med erforderliga likriktare och
tillbehör. Under 1956 uppskattas den totala
försäljningen av analogimaskiner i USA till ca
40 Mkr.
Som komplement till de stora
anläggningarna, tabell 2, har också framkommit mindre,
billiga maskiner av bordsmodell. De
innehåller omkring 10 förstärkare, vanligen ej stabili-
TEKNISK TIDSKRIFT 1957 jf!5
