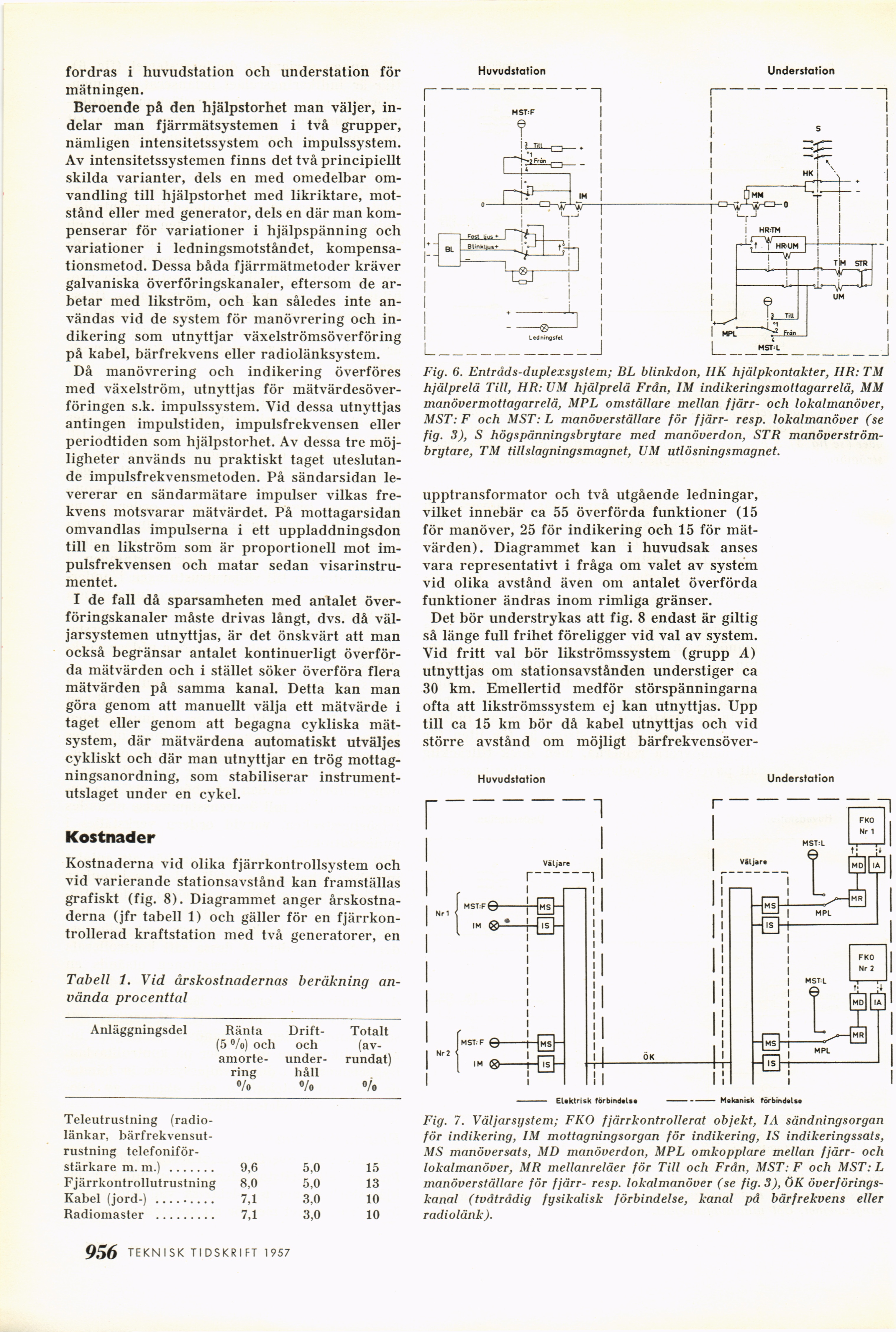

fordras i huvudstation och understation för
mätningen.
Beroende på den hjälpstorhet man väljer,
indelar man fjärrmätsystemen i två grupper,
nämligen intensitetssystem och impulssystem.
Av intensitetssystemen finns det två principiellt
skilda varianter, dels en med omedelbar
omvandling till hjälpstorhet med likriktare,
motstånd eller med generator, dels en där man
kompenserar för variationer i hjälpspänning och
variationer i ledningsmotståndet,
kompensationsmetod. Dessa båda fjärrmätmetoder kräver
galvaniska överföringskanaler, eftersom de
arbetar med likström, och kan således inte
användas vid de system för manövrering och
indikering som utnyttjar växelströmsöverföring
på kabel, bärfrekvens eller radiolänksystem.
Då manövrering och indikering överföres
med växelström, utnyttjas för
mätvärdesöverföringen s.k. impulssystem. Vid dessa utnyttjas
antingen impulstiden, impulsfrekvensen eller
periodtiden som hjälpstorhet. Av dessa tre
möjligheter används nu praktiskt taget
uteslutande impulsfrekvensmetoden. På sändarsidan
levererar en sändarmätare impulser vilkas
frekvens motsvarar mätvärdet. På mottagarsidan
omvandlas impulserna i ett uppladdningsdon
till en likström som är proportionell mot
impulsfrekvensen och matar sedan
visarinstrumentet.
I de fall då sparsamheten med antalet
överföringskanaler måste drivas långt, dvs. då
väl-jarsystemen utnyttjas, är det önskvärt att man
också begränsar antalet kontinuerligt
överförda mätvärden och i stället söker överföra flera
mätvärden på samma kanal. Detta kan man
göra genom att manuellt välja ett mätvärde i
taget eller genom att begagna cykliska
mätsystem, där mätvärdena automatiskt utväljes
cykliskt och där man utnyttjar en trög
mottagningsanordning, som stabiliserar
instrumentutslaget under en cykel.
Kostnader
Kostnaderna vid olika fjärrkontrollsystem och
vid varierande stationsavstånd kan framställas
grafiskt (fig. 8). Diagrammet anger
årskostnaderna (jfr tabell 1) och gäller för en
fjärrkontrollerad kraftstation med två generatorer, en
Tabell i. Vid årskostnadernas beräkning
använda procenttal
Anläggningsdel Ränta Drift- Totalt
(5 o/o) och och (av-
amorte- under- rundat)
ring håll
°/o °/o o/o
Teleutrustning
(radiolänkar, bärfrekvensutrustning telefoniför-
stärkare m. m.) ....... 9,6 5,0 15
Fjärrkontrollutrustning 8,0 5,0 13
Kabel (jord-) ......... 7,1 3,0 10
Radiomaster ......... 7,1 3,0 10
Fig. 6. Entråds-duplexsystern; BL blinkdon, HK hjälpkontakter, HR: TM
hjälprelå Till, HR: UM hjälprelä Från, IM indikeringsmottagarrelä, MM
manövermottagarrelä, MPL omställare mellan fjärr- och lokalmanöver,
MST: F och MST: L manöverställare för fjärr- resp. lokalmanöver (se
fig. 3), S högspänningsbrytare med manöverdon, STR
manöverströmbrytare, TM till slagning smagnet, UM utlösningsmagnet.
upptransformator och två utgående ledningar,
vilket innebär ca 55 överförda funktioner (15
för manöver, 25 för indikering och 15 för
mätvärden). Diagrammet kan i huvudsak anses
vara representativt i fråga om valet av system
vid olika avstånd även om antalet överförda
funktioner ändras inom rimliga gränser.
Det bör understrykas att fig. 8 endast är giltig
så länge full frihet föreligger vid val av system.
Vid fritt val bör likströmssystem (grupp A)
utnyttjas om stationsavstånden understiger ca
30 km. Emellertid medför störspänningarna
ofta att likströmssystem ej kan utnyttjas. Upp
till ca 15 km bör då kabel utnyttjas och vid
större avstånd om möjligt bärfrekvensöver-
Fig. 7. Väljarsystem; FKO fjärrkontrollerat objekt, IA sändningsorgan
för indikering, IM mottagningsorgan för indikering, IS indikeringssats,
MS manöversats, MD manöverdon, MPL omkopplare mellan fjärr- och
lokalmanöver, MR mellanreläer för Till och Från, MST: F och MST: L
manöverställare för fjärr- resp. lokalmanöver (se fig. 3), ÖK
överföringskanal (tvåtrådig fysikalisk förbindelse, kanal på bärfrekvens eller
radiolänk).
