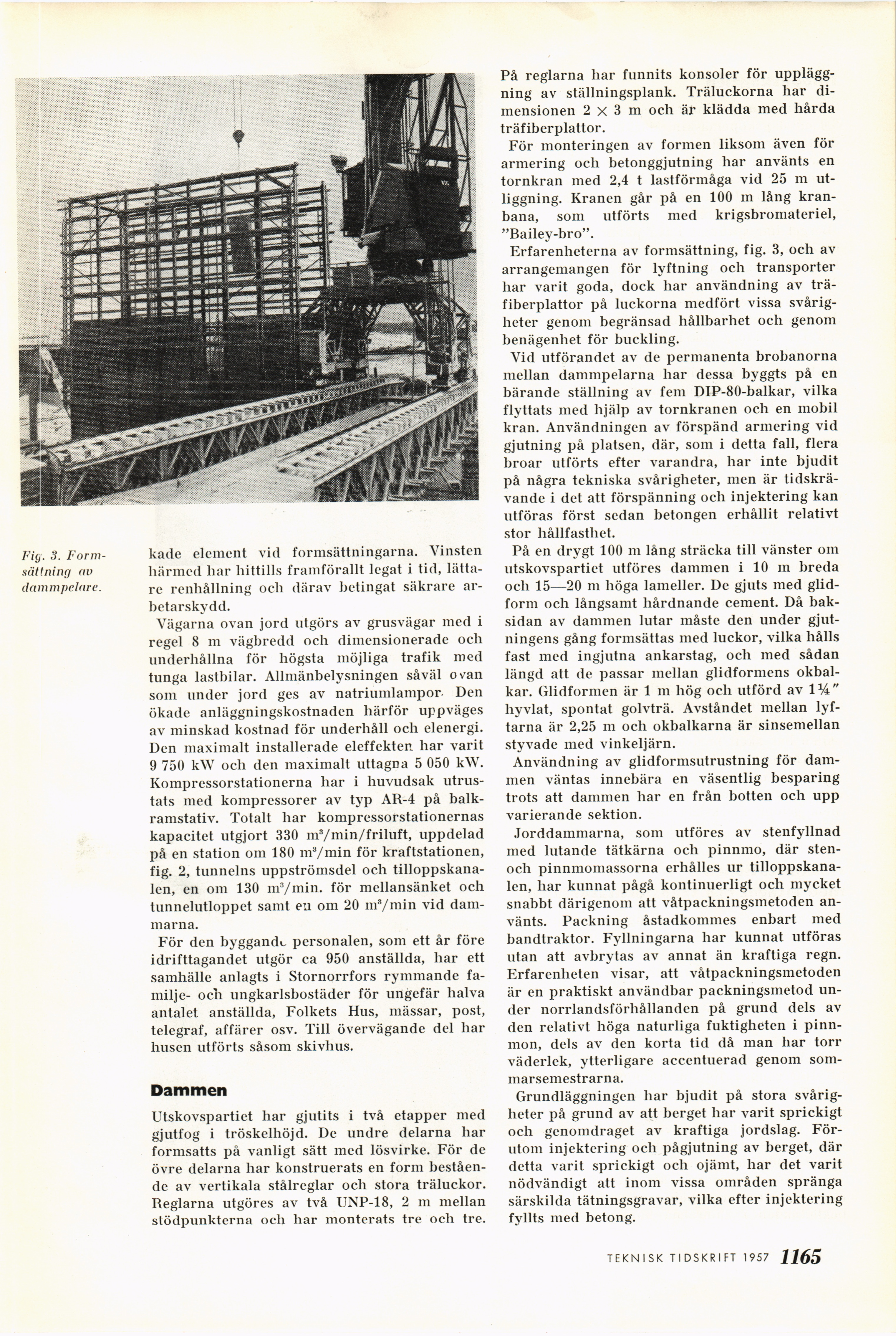

Full resolution (JPEG) - On this page / på denna sida - 1957, H. 48 - Stornorrfors. Byggandet, av Torsten Göransson
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
kade element vid formsättningarna. Vinsten
härmed har hittills framförallt legat i tid,
lättare renhållning oeh därav betingat säkrare
arbetarskydd.
Vägarna ovan jord utgörs av grusvägar med i
regel 8 111 vägbredd och dimensionerade och
underhållna för högsta möjliga trafik med
tunga lastbilar. Allmänbelysningen såväl ovan
som under jord ges av natriumlampor. Den
ökade anläggningskostnaden härför uppväges
av minskad kostnad för underhåll och elenergi.
Den maximalt installerade eleffekten har varit
9 750 kW och den maximalt uttagna 5 050 kW.
Kompressorstationerna har i huvudsak
utrustats med kompressorer av typ AR-4 på
balk-ramstativ. Totalt liar kompressorstationernas
kapacitet utgjort 330 m3/min/friluft, uppdelad
på en station om 180 m3/min för kraftstationen,
fig. 2, tunnelns uppströmsdel och
tilloppskanalen, en om 130 m3/min. för mellansänket och
tunnelutloppet samt en om 20 m3/min vid
dammarna.
För den byggande personalen, som ett år före
idrifttagandet utgör ca 950 anställda, har ett
samhälle anlagts i Stornorrfors rymmande
familj e- och ungkarlsbostäder för ungefär halva
antalet anställda, Folkets Hus, mässar, post,
telegraf, affärer osv. Till övervägande del har
husen utförts såsom skivhus.
Dammen
Utskovspartiet har gjutits i två etapper med
gjutfog i tröskelhöjd. De undre delarna har
formsatts på vanligt sätt med lösvirke. För de
övre delarna har konstruerats en form
bestående av vertikala stålreglar och stora träluckor.
Reglarna utgöres av två UNP-18, 2 m mellan
stödpunkterna och har monterats tre och tre.
På reglarna liar funnits konsoler för
uppläggning av ställningsplank. Träluckorna har
dimensionen 2 x 3 m och är klädda med hårda
träfiberplattor.
För monteringen av formen liksom även för
armering och betonggjutning har använts en
tornkran med 2,4 t lastförmåga vid 25 m
utliggning. Kranen går på en 100 m lång
kranbana, som utförts med krigsbromateriel,
"Bailey-bro".
Erfarenheterna av formsättning, fig. 3, och av
arrangemangen för lyftning och transporter
har varit goda, dock har användning av
träfiberplattor på luckorna medfört vissa
svårigheter genom begränsad hållbarhet och genom
benägenhet för buckling.
Vid utförandet av de permanenta brobanorna
mellan dammpelarna har dessa byggts på en
bärande ställning av fem DIP-80-balkar, vilka
flyttats med hjälp av tornkranen och en mobil
krän. Användningen av förspänd armering vid
gjutning på platsen, där, som i detta fall, flera
broar utförts efter varandra, har inte bjudit
på några tekniska svårigheter, men är
tidskrävande i det att förspänning och injektering kan
utföras först sedan betongen erhållit relativt
stor hållfasthet.
På en drygt 100 m lång sträcka till vänster om
utskovspartiet utföres dammen i 10 m breda
och 15—20 m höga lameller. De gjuts med
glidform och långsamt hårdnande cement. Då
baksidan av dammen lutar måste den under
gjutningen gång formsättas med luckor, vilka hålls
fast med ingjutna ankarstag, och med sådan
längd att de passar mellan glidformens
okbal-kar. Glidformen är 1 m liög ocli utförd av
hyvlat, spontat golvträ. Avståndet mellan
lyf-tarna är 2,25 m och okbalkarna är sinsemellan
styvade med vinkeljärn.
Användning av glidformsutrustning för
dammen väntas innebära en väsentlig besparing
trots att dammen har en från botten och upp
varierande sektion.
Jorddammarna, som utföres av stenfyllnad
med lutande tätkärna och pinnmo, där
sten-och pinnmomassorna erhålles ur
tilloppskanalen, liar kunnat pågå kontinuerligt och mycket
snabbt därigenom att våtpackningsmetoden
använts. Packning åstadkommes enbart med
bandtraktor. Fyllningarna har kunnat utföras
utan att avbrytas av annat än kraftiga regn.
Erfarenheten visar, att våtpackningsmetoden
är en praktiskt användbar packningsmetod
under norrlandsförhållanden på grund dels av
den relativt höga naturliga fuktigheten i
pinn-mon, dels av den korta tid då man har torr
väderlek, ytterligare accentuerad genom
sommarsemestrarna.
Grundläggningen har bjudit på stora
svårigheter på grund av att berget har varit sprickigt
ocli genomdraget av kraftiga jordslag.
Förutom injektering ocli pågjutning av berget, där
detta varit sprickigt och ojämt, har det varit
nödvändigt att inom vissa områden spränga
särskilda tätningsgravar, vilka efter injektering
fyllts med betong.
TEKNISK TIDSKRIFT 1957 jf(?57
Fig. ’!.
Form-sättning av
(lammpelare.
