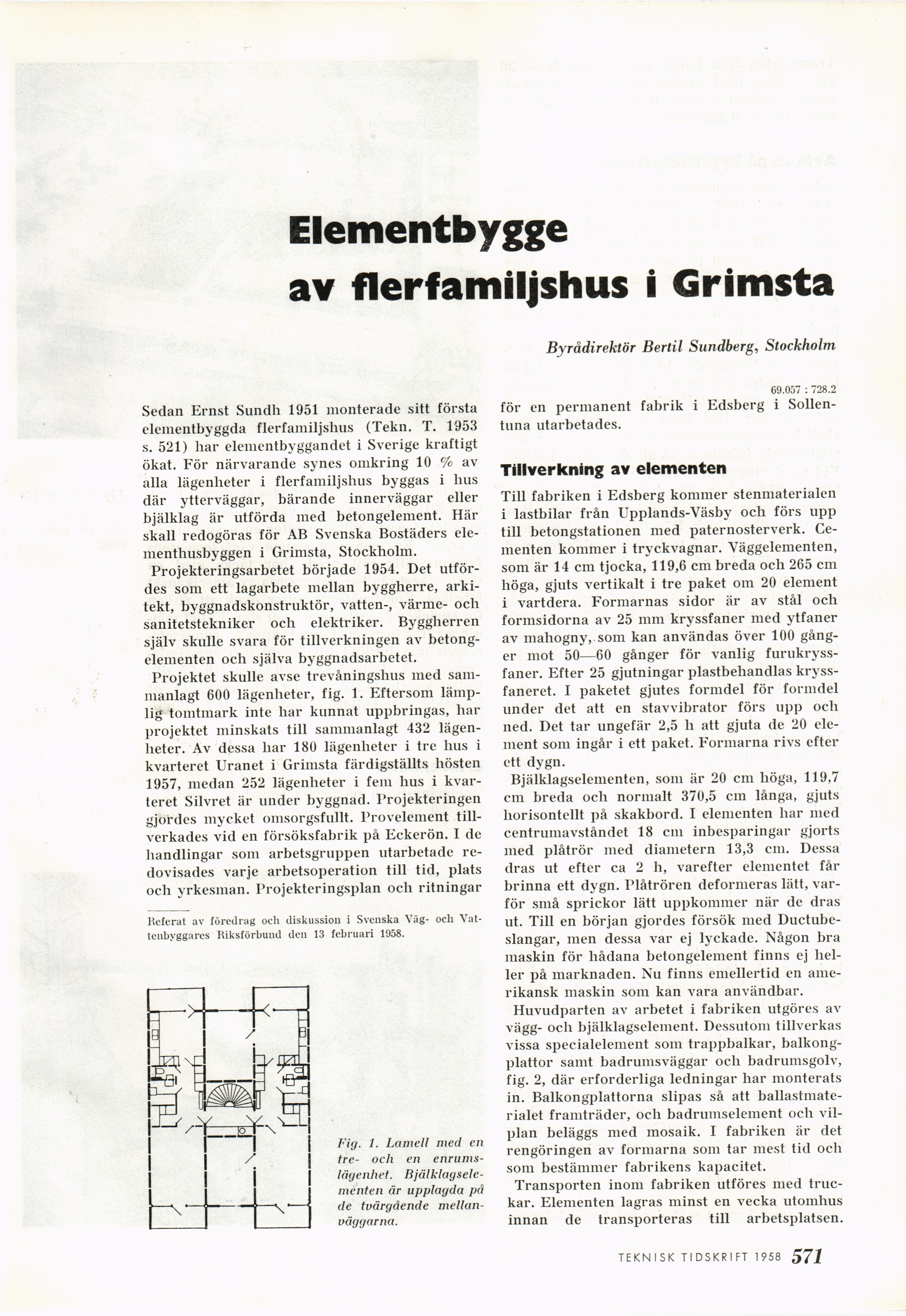

Elementbygge
av flerfamiljshus i Grimsta
Byrådirektör Bertil Sundberg, Stockholm
69.057 : 728.2
Sedan Ernst Sundh 1951 monterade sitt första
elementbyggda flerfamiljshus (Tekn. T. 1953
s. 521) har elementbyggandet i Sverige kraftigt
ökat. För närvarande synes omkring 10 % av
alla lägenheter i flerfamiljshus byggas i hus
där ytterväggar, bärande innerväggar eller
bjälklag är utförda med betongelement. Här
skall redogöras för AB Svenska Bostäders
elementhusbyggen i Grimsta, Stockholm.
Projekteringsarbetet började 1954. Det
utfördes som ett lagarbete mellan byggherre,
arkitekt, byggnadskonstruktör, vatten-, värme- och
sanitetstekniker och elektriker. Byggherren
själv skulle svara för tillverkningen av
betongelementen och själva byggnadsarbetet.
Projektet skulle avse trevåningshus med
sammanlagt 600 lägenheter, fig. 1. Eftersom
lämplig tomtmark inte har kunnat uppbringas, har
projektet minskats till sammanlagt 432
lägenheter. Av dessa liar 180 lägenheter i tre hus i
kvarteret Uranet i Grimsta färdigställts hösten
1957, medan 252 lägenheter i fem hus i
kvarteret Silvret är under byggnad. Projekteringen
gjordes mycket omsorgsfullt. Provelement
tillverkades vid en försöksfabrik på Eckerön. I de
handlingar som arbetsgruppen utarbetade
redovisades varje arbetsoperation till tid, plats
och yrkesman. Projekteringsplan ocli ritningar
Referat av föredrag och diskussion i Svenska Väg- och
Vattenbyggares Riksförbund den 13 februari 1958.
Fig. 1. Lamell med en
tre- och en
enrums-lägenhet. Bjälklagselementen är upplagda på
de tvärgående
mellanväggarna.
för en permanent fabrik i Edsberg i
Sollentuna utarbetades.
Tillverkning av elementen
Till fabriken i Edsberg kommer stenmaterialen
i lastbilar från Upplands-Yäsby och förs upp
till betongstationen med paternosterverk.
Cementen kommer i tryckvagnar. Väggelementen,
som är 14 cm tjocka, 119,6 cm breda och 265 cm
liöga, gjuts vertikalt i tre paket om 20 element
i vartdera. Formarnas sidor är av stål och
formsidorna av 25 mm kryssfaner med ytfaner
av mahogny, som kan användas över 100
gånger mot 50—60 gånger för vanlig
furukryss-faner. Efter 25 gjutningar plastbehandlas
kryss-faneret. I paketet gjutes formdel för formdel
under det att en stavvibrator förs upp ocli
ned. Det tar ungefär 2,5 li att gjuta de 20
element som ingår i ett paket. Formarna rivs efter
ett dygn.
Bjälklagselementen, som är 20 cm liöga, 119,7
cm breda och normalt 370,5 cm långa, gjuts
horisontellt på skakbord. I elementen liar med
centrumavståndet 18 cm inbesparingar gjorts
med plåtrör med diametern 13,3 cm. Dessa
dras ut efter ca 2 h, varefter elementet får
brinna ett dvgn. Plåtrören deformeras lätt,
varför små sprickor lätt uppkommer när de dras
ut. Till en början gjordes försök med
Ductube-slangar, men dessa var ej lyckade. Någon bra
maskin för liådana betongelement finns ej
heller på marknaden. Nu finns emellertid en
amerikansk maskin som kan vara användbar.
Huvudparten av arbetet i fabriken utgöres av
vägg- ocli bjälklagselement. Dessutom tillverkas
vissa specialelement som trappbalkar,
balkongplattor samt badrumsväggar ocli badrumsgolv,
fig. 2, där erforderliga ledningar har monterats
in. Balkongplattorna slipas så att
ballastmate-rialet framträder, ocli badrumselement och
vil-plan beläggs med mosaik. I fabriken är det
rengöringen av formarna som tar mest tid och
som bestämmer fabrikens kapacitet.
Transporten inom fabriken utföres med
truckar. Elementen lagras minst en vecka utomhus
innan de transporteras till arbetsplatsen.
TEKN I SK TIDSKRIFT 1958 571
