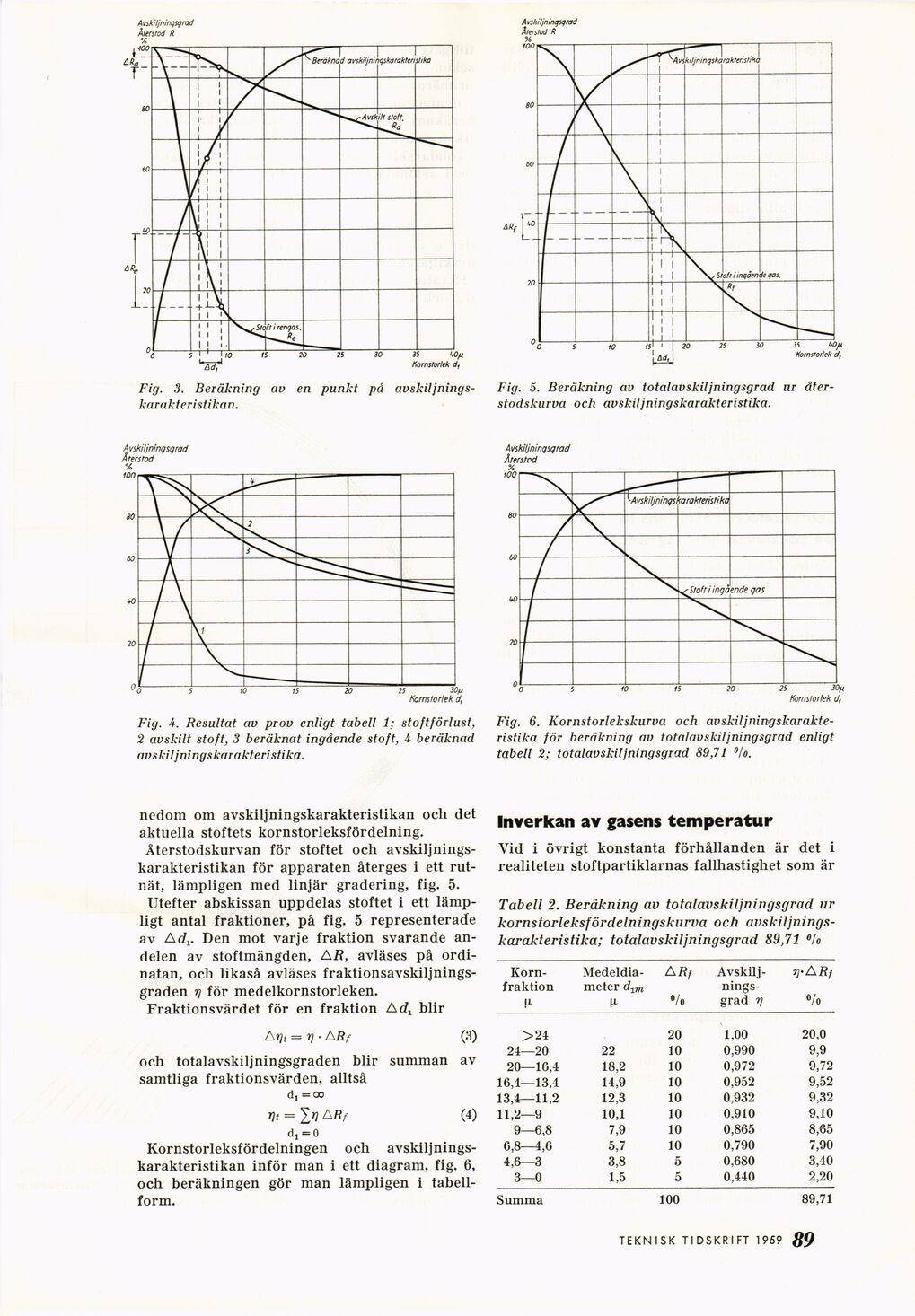

Fig. 5. Beräkning av totalavskiljningsgrad ur
återstodskurva och avskiljningskarakteristika.
Fig. 3. Beräkning av en punkt på
avskiljnings-karakteristikan.
Fig. A. Resultat av prov enligt tabell 1; stoftförlust,
2 avskilt stoft, 3 beräknat ingående stoft, A beräknad
avskiljningskarakteristika.
Fig. 6. Kornstorlekskurva och
avskiljningskarakteristika för beräkning av totalavskiljningsgrad enligt
tabell 2; totalavskiljningsgrad 89,71 °/o.
nedom om avskiljningskarakteristikan och det
aktuella stoftets kornstorleksfördelning.
Återstodskurvan för stoftet och
avskiljningskarakteristikan för apparaten återges i ett
rutnät, lämpligen med linjär gradering, fig. 5.
Utefter abskissan uppdelas stoftet i ett
lämpligt antal fraktioner, på fig. 5 representerade
av Adj. Den mot varje fraktion svarande
andelen av stoftmängden, AF, avläses på
ordinatan, och likaså avläses
fraktionsavskiljnings-graden j? för medelkornstorleken.
Fraktionsvärdet för en fraktion Ac^ blir
At]t — r\ • ARf (3)
och totalavskiljningsgraden blir summan av
samtliga fraktionsvärden, alltså
dj = 00
ty = 2V A Rf (4)
dj = O
Kornstorleksfördelningen och
avskiljningskarakteristikan inför man i ett diagram, fig. 6,
och beräkningen gör man lämpligen i
tabellform.
Inverkan av gasens temperatur
Vid i övrigt konstanta förhållanden är det i
realiteten stoftpartiklarnas fallhastighet som är
Tabell 2. Beräkning av totalavskiljningsgrad ur
kornstorleksfördelningskurva och
avskiljningskarakteristika; totalavskiljningsgrad 89,71 °/o
Korn- Medeldia- A Rf Avskilj- rj-ARf
fraktion meter dim nings-
ti °/o grad rj °/o
>24 20 1,00 20,0
24—20 22 10 0,990 9,9
20—16,4 18,2 10 0,972 9,72
16,4—13,4 14,9 10 0,952 9,52
13,4—11,2 12,3 10 0,932 9,32
11,2—9 10,1 10 0,910 9,10
9—6,8 7,9 10 0,865 8,65
6,8—4,6 5,7 10 0,790 7,90
4,6—3 3,8 5 0,680 3,40
3—0 1,5 5 0,440 2,20
Summa 100 89,71
