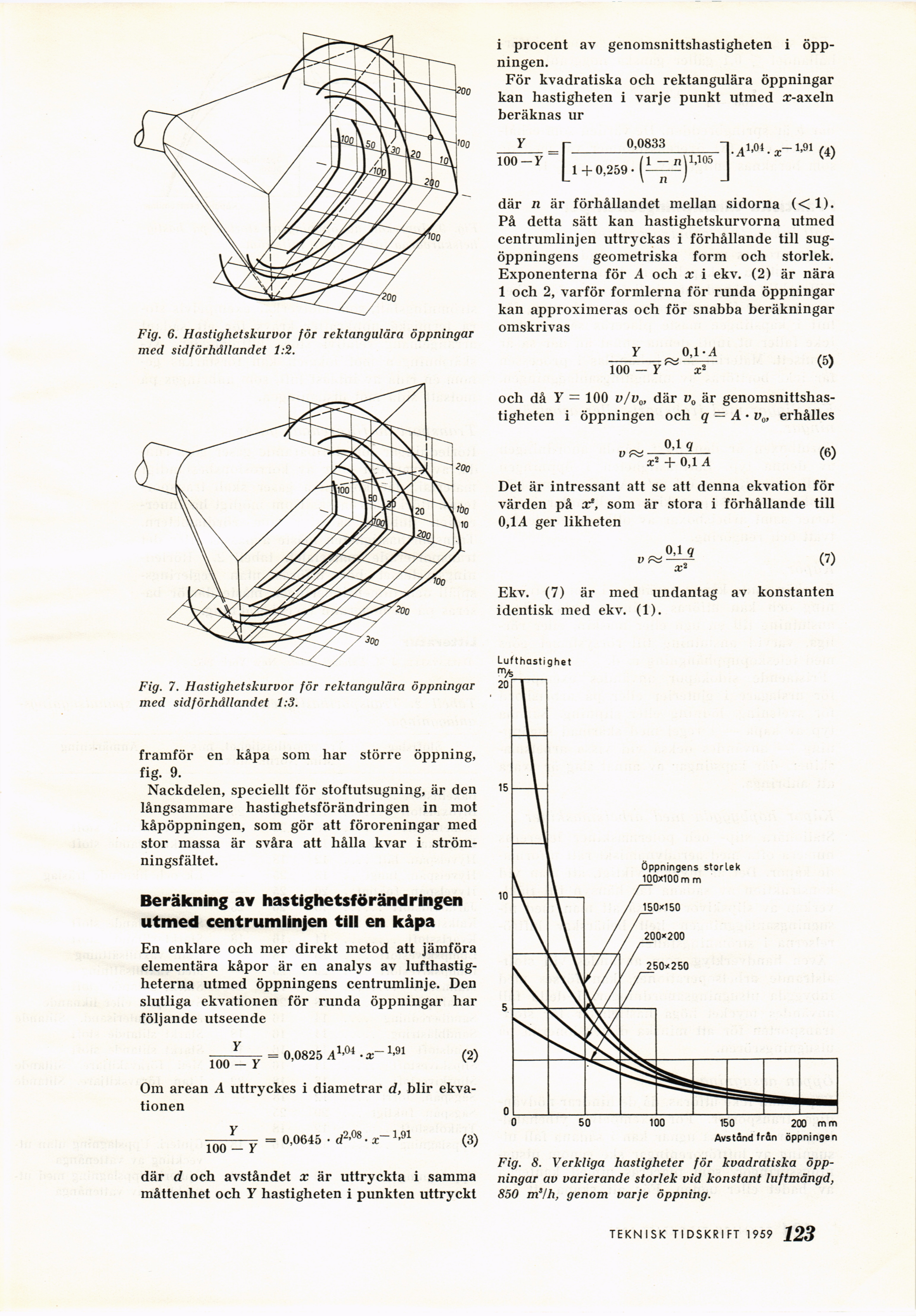

Fig. 7. Hastighetskurvor för rektangulära öppningar
med sidförhållandet 1:3.
framför en kåpa som har större öppning,
fig. 9.
Nackdelen, speciellt för stoftutsugning, är den
långsammare hastighetsförändringen in mot
kåpöppningen, som gör att föroreningar med
stor massa är svåra att hålla kvar i
strömningsfältet.
Beräkning av hastighetsförändringen
utmed centrumlinjen till en kåpa
En enklare och mer direkt metod att jämföra
elementära kåpor är en analys av
lufthastig-heterna utmed öppningens centrumlinje. Den
slutliga ekvationen för runda öppningar har
följande utseende
100 — Y
= 0,0825 A1,04 • x~1,91
Om arean A uttryckes i diametrar d, blir
ekvationen
100 - y
= 0,0645 • d2’^8 • x~1,91
där d och avståndet x är uttryckta i samma
måttenhet och Y hastigheten i punkten uttryckt
Fig. 8. Verkliga hastigheter för kvadratiska
öppningar av varierande storlek vid konstant luftmängd,
850 m’/h, genom varje öppning.
i procent av genomsnittshastigheten i
öppningen.
För kvadratiska och rektangulära öppningar
kan hastigheten i varje punkt utmed rr-axeln
beräknas ur
Y r 0,0833
loo-y [l + 0,259- | rri 11,105
J.A1,04.X-1,91
Fig. 6. Hastighetskurvor för rektangulära öppningar
med sidförhållandet 1:2.
där n är förhållandet mellan sidorna (<1).
På detta sätt kan hastighetskurvorna utmed
centrumlinjen uttryckas i förhållande till
sug-öppningens geometriska form och storlek.
Exponenterna för A och x i ekv. (2) är nära
1 och 2, varför formlerna för runda öppningar
kan approximeras och för snabba beräkningar
omskrivas
och då Y = 100 v/v0, där v0 är
genomsnittshastigheten i öppningen och q = A • v0, erhålles
x2 + 0,1 A
Det är intressant att se att denna ekvation för
värden på af, som är stora i förhållande till
0,1A ger likheten
0,1 q
Ekv. (7) är med undantag av konstanten
identisk med ekv. (1).
TEKNISK TIDSKRIFT 1959 <51
