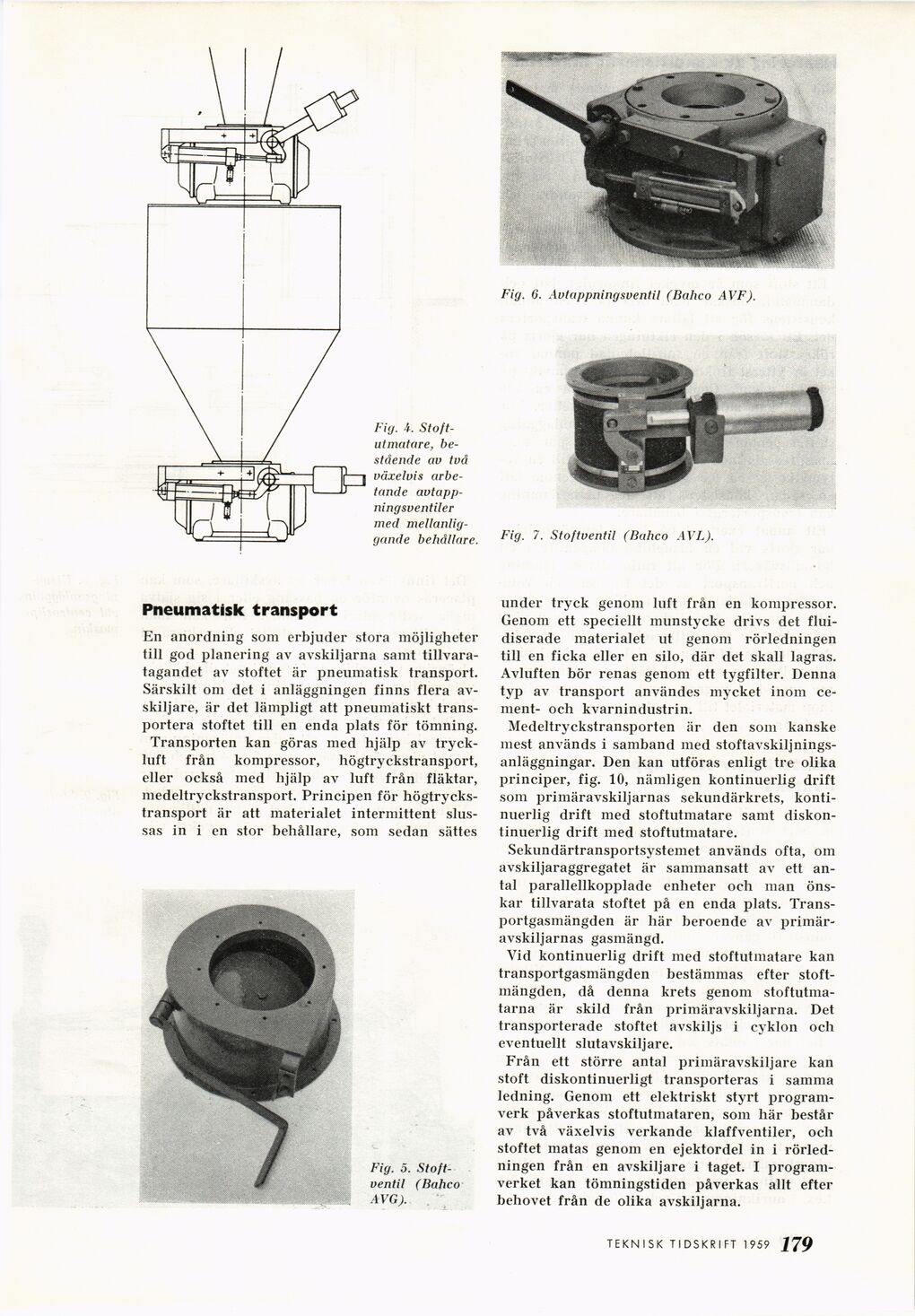

Fig. 6. Avtappningsventil (Bahco AVF).
Fig. 7. Stoftventil (Bahco AVL).
under tryck genom luft från en kompressor.
Genom ett speciellt munstycke drivs det
flui-diserade materialet ut genom rörledningen
till en ficka eller en silo, där det skall lagras.
Avluften bör renas genom ett tygfilter. Denna
typ av transport användes mycket inom
ce-ment- och kvarnindustrin.
Medeltryckstransporten är den som kanske
mest används i samband med
stoftavskiljnings-anläggningar. Den kan utföras enligt tre olika
principer, fig. 10, nämligen kontinuerlig drift
som primäravskiljarnas sekundärkrets,
kontinuerlig drift med stoftutmatare samt
diskontinuerlig drift med stoftutmatare.
Sekundärtransportsystemet används ofta, om
avskiljaraggregatet är sammansatt av ett
antal parallellkopplade enheter och man
önskar tillvarata stoftet på en enda plats.
Trans-portgasmängden är här beroende av
primäravskiljarnas gasmängd.
Vid kontinuerlig drift med stoftutmatare kan
transportgasmängden bestämmas efter
stoftmängden, då denna krets genom
stoftutma-tarna är skild från primäravskiljarna. Det
transporterade stoftet avskiljs i cyklon och
eventuellt slutavskiljare.
Från ett större antal primäravskiljare kan
stoft diskontinuerligt transporteras i samma
ledning. Genom ett elektriskt styrt
programverk påverkas stoftutmataren, som här består
av två växelvis verkande klaffventiler, och
stoftet matas genom en ejektordel in i
rörledningen från en avskiljare i taget. I
programverket kan tömningstiden påverkas allt efter
behovet från de olika avskiljarna.
Fig. 4.
Stoftutmatare,, bestående av två
växelvis
arbetande avtapp-ningsventiler
med
mellanliggande behållare.
Pneumatisk transport
En anordning som erbjuder stora möjligheter
till god planering av avskiljarna samt
tillvaratagandet av stoftet är pneumatisk transport.
Särskilt om det i anläggningen finns flera
avskiljare, är det lämpligt att pneumatlskt
transportera stoftet till en enda plats för tömning.
Transporten kan göras med hjälp av
tryckluft från kompressor, högtryckstransport,
eller också med hjälp av luft från fläktar,
medeltryckstransport. Principen för
högtryckstransport är att materialet intermittent
slussas in i en stor behållare, som sedan sättes
Fig. 5.
Stoftventil (Bahco
AVG).
TEKNISK TIDSKRIFT 1 959 179
