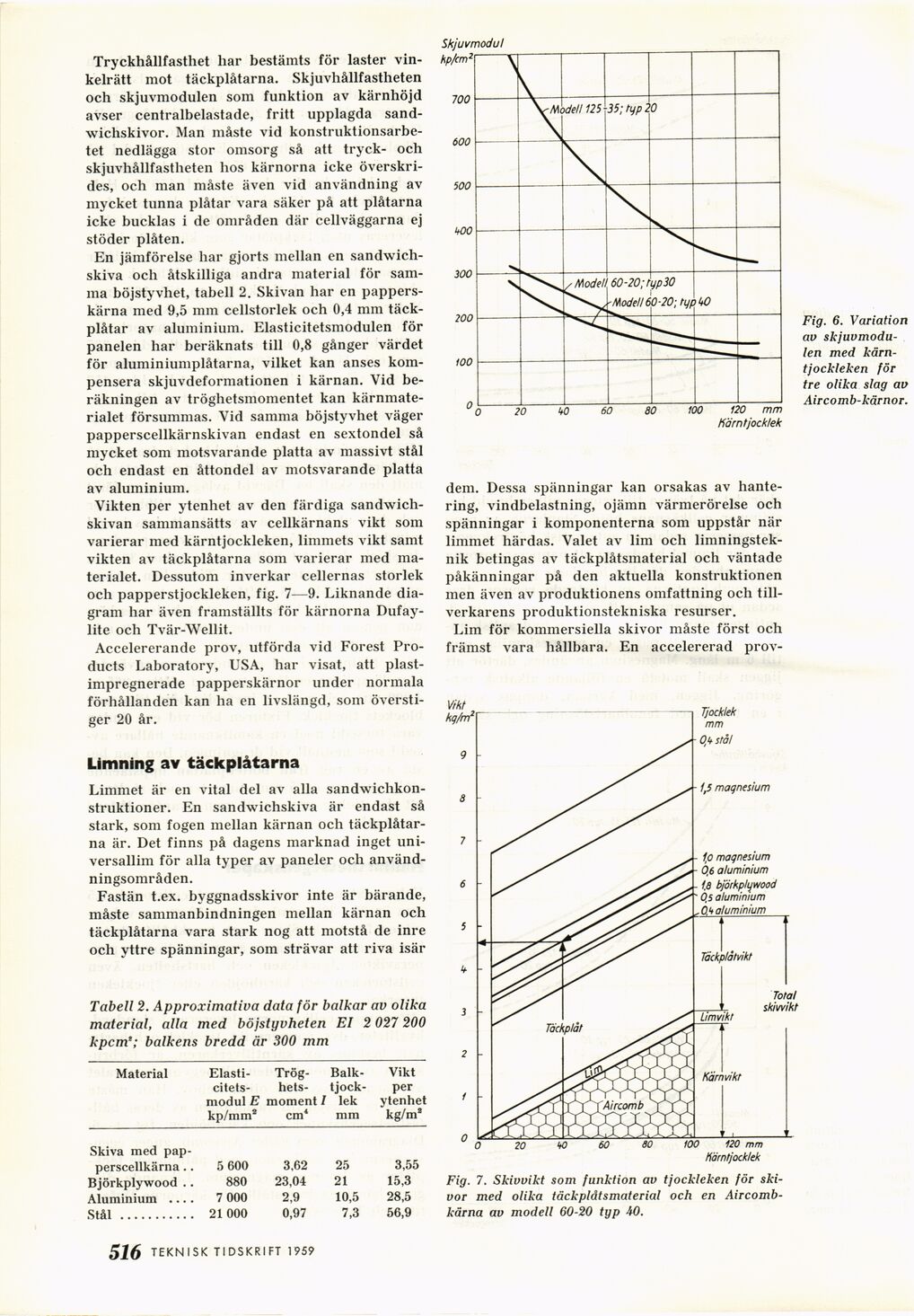

Tryckhållfasthet har bestämts för laster
vinkelrätt mot täckplåtarna. Skjuvhållfastheten
och skjuvmodulen som funktion av kärnhöjd
avser centralbelastade, fritt upplagda
sandwichskivor. Man måste vid
konstruktionsarbetet nedlägga stor omsorg så att tryck- och
skjuvhållfastheten hos kärnorna icke
överskrides, och man måste även vid användning av
mycket tunna plåtar vara säker på att plåtarna
icke bucklas i de områden där cellväggarna ej
stöder plåten.
En jämförelse har gjorts mellan en
sandwichskiva och åtskilliga andra material för
samma böjstyvhet, tabell 2. Skivan har en
papperskärna med 9,5 mm cellstorlek och 0,4 mm
täckplåtar av aluminium. Elasticitetsmodulen för
panelen har beräknats till 0,8 gånger värdet
för aluminiumplåtarna, vilket kan anses
kompensera skjuvdeformationen i kärnan. Vid
beräkningen av tröghetsmomentet kan
kärnmate-rialet försummas. Vid samma böjstyvhet väger
papperscellkärnskivan endast en sextondel så
mycket som motsvarande platta av massivt stål
och endast en åttondel av motsvarande platta
av aluminium.
Vikten per ytenhet av den färdiga
sandwichskivan sammansätts av cellkärnans vikt som
varierar med kärntjockleken, limmets vikt samt
vikten av täckplåtarna som varierar med
materialet. Dessutom inverkar cellernas storlek
och papperstjockleken, fig. 7—9. Liknande
diagram har även framställts för kärnorna
Dufay-lite och Tvär-Wellit.
Accelererande prov, utförda vid Forest
Products Laboratory, USA, har visat, att
plast-impregnerade papperskärnor under normala
förhållanden kan lia en livslängd, som
överstiger 20 år.
Limning av täckplåtarna
Limmet är en vital del av alla
sandwichkonstruktioner. En sandwichskiva är endast så
stark, som fogen mellan kärnan och
täckplåtarna är. Det finns på dagens marknad inget
universallim för alla typer av paneler och
användningsområden.
Fastän t.ex. byggnadsskivor inte är bärande,
måste sammanbindningen mellan kärnan och
täckplåtarna vara stark nog att motstå de inre
och yttre spänningar, som strävar att riva isär
Tabell 2. Approximativa data för balkar av olika
material, alla med böjstyvheten El 2 027 200
kpcm’; balkens bredd är 300 mm
Material Elasti- Trög- Balk- Vikt
citets- hets- tjock- per
modul E moment / lek ytenhet
kp/mm2 cm4 mm kg/m2
Skiva med
papperscellkärna .. 5 600 3,62 25 3,55
Björkplywood .. 880 23,04 21 15,3
Aluminium ________7 000 2,9 10,5 28,5
Stål ......................21 000 0,97 7,3 56,9
dem. Dessa spänningar kan orsakas av
hantering, vindbelastning, ojämn värmerörelse och
spänningar i komponenterna som uppstår när
limmet härdas. Valet av lim och
limningsteknik betingas av täckplåtsmaterial och väntade
påkänningar på den aktuella konstruktionen
men även av produktionens omfattning och
tillverkarens produktionstekniska resurser.
Lim för kommersiella skivor måste först och
främst vara hållbara. En accelererad prov-
Fig. 7. Skivvikt som funktion av tjockleken för
skivor med olika täckplåtsmaterial och en
Aircomb-kärna av modell 60-20 typ 40.
Fig. 6. Variation
av
skjuvmodulen med
kärntjockleken för
tre olika slag av
Aircomb-kärnor.
516 TEKN ISK TI DSKRI FT 1959
