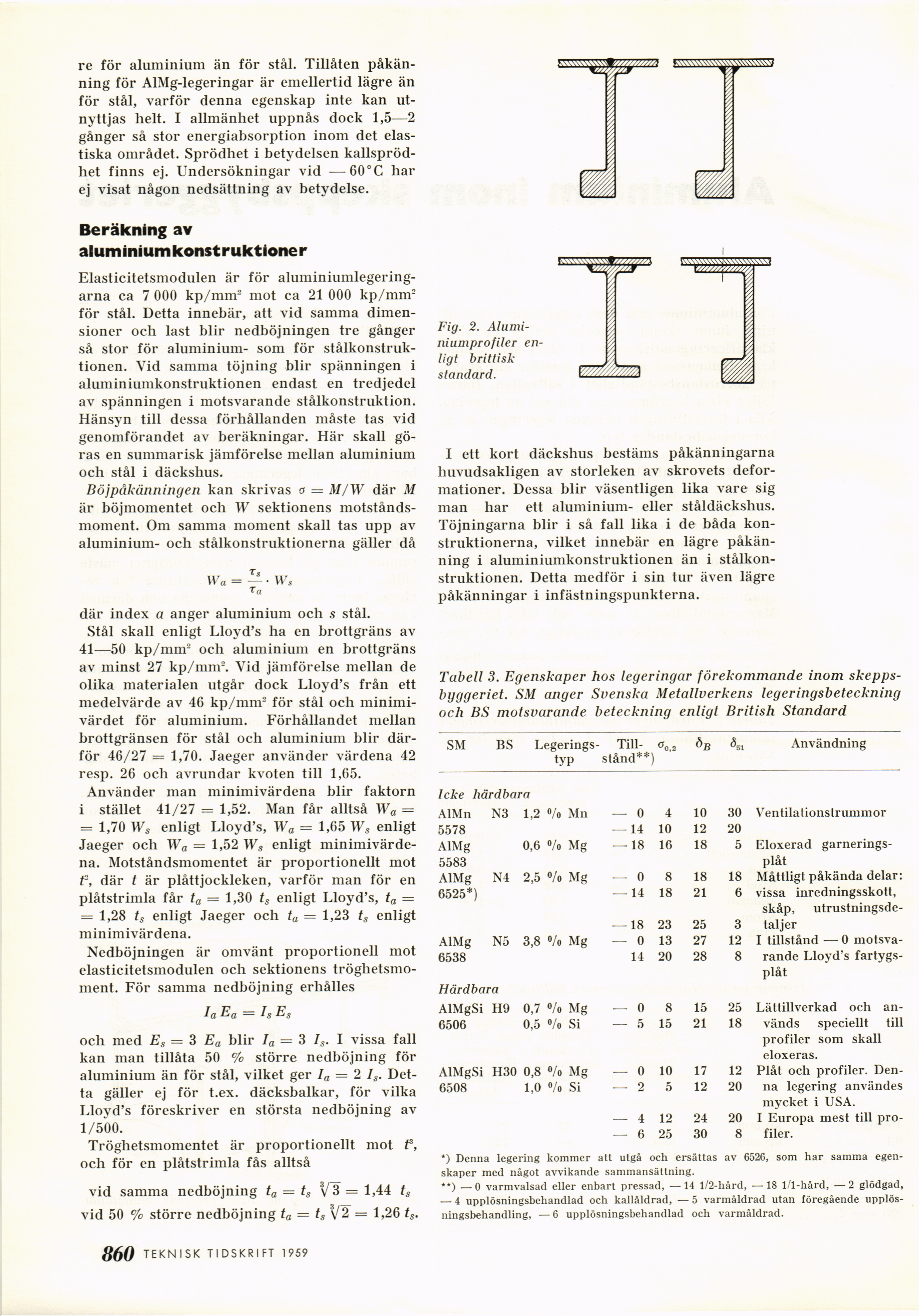

re för aluminium än för stål. Tillåten
påkänning för AlMg-legeringar är emellertid lägre än
för stål, varför denna egenskap inte kan
utnyttjas helt. I allmänhet uppnås dock 1,5—2
gånger så stor energiabsorption inom det
elastiska området. Sprödhet i betydelsen
kallspröd-het finns ej. Undersökningar vid —60°C har
ej visat någon nedsättning av betydelse.
Beräkning av
aluminiumkonstruktioner
Elasticitetsmodulen är för
aluminiumlegeringarna ca 7 000 kp/mm2 mot ca 21 000 kp/mm2
för stål. Detta innebär, att vid samma
dimensioner och last blir nedböjningen tre gånger
så stor för aluminium- som för
stålkonstruktionen. Vid samma töjning blir spänningen i
aluminiumkonstruktionen endast en tredjedel
av spänningen i motsvarande stålkonstruktion.
Hänsyn till dessa förhållanden måste tas vid
genomförandet av beräkningar. Här skall
göras en summarisk jämförelse mellan aluminium
och stål i däckshus.
Böjpåkänningen kan skrivas a = M/W där M
är böjmomentet och W sektionens
motståndsmoment. Om samma moment skall tas upp av
aluminium- och stålkonstruktionerna gäller då
Tf
Wa = — • W*
Ta
där index a anger aluminium och s stål.
Stål skall enligt Lloyd’s ha en brottgräns av
41—50 kp/mm2 och aluminium en brottgräns
av minst 27 kp/mm2. Vid jämförelse mellan de
olika materialen utgår dock Lloyd’s från ett
medelvärde av 46 kp/mm2 för stål och
minimivärde! för aluminium. Förhållandet mellan
brottgränsen för stål och aluminium blir
därför 46/27 = 1,70. Jaeger använder värdena 42
resp. 26 och avrundar kvoten till 1,65.
Använder man minimivärdena blir faktorn
i stället 41/27 = 1,52. Man får alltså Wa =
= 1,70 Ws enligt Lloyd’s, Wa = 1,65 Ws enligt
Jaeger och Wa = 1,52 Ws enligt
minimivärdena. Motståndsmomentet är proportionellt mot
f, där t är plåttjockleken, varför man för en
plåtstrimla får ta = 1,30 ts enligt Lloyd’s, ta =
= 1,28 ts enligt Jaeger och ta = 1,23 ts enligt
minimivärdena.
Nedböjningen är omvänt proportionell mot
elasticitetsmodulen och sektionens
tröghetsmoment. För samma nedböjning erhålles
la Ea = Is Es
och med Es = 3 Ea blir Ia = 3 Is. I vissa fall
kan man tillåta 50 % större nedböjning för
aluminium än för stål, vilket ger Ia = 2 Is.
Detta gäller ej för t.ex. däcksbalkar, för vilka
Llovd’s föreskriver en största nedböjning av
1/500.
Tröghetsmomentet är proportionellt mot t3,
och för en plåtstrimla fås alltså
vid samma nedböjning ta = ts V 3 = 1,44 ts
vid 50 % större nedböjning ta = ts V2 = 1,26 ts.
Fig. 2.
Aluminiumprofiler enligt brittisk
standard.
I ett kort däckshus bestäms påkänningarna
huvudsakligen av storleken av skrovets
deformationer. Dessa blir väsentligen lika vare sig
man har ett aluminium- eller ståldäckshus.
Töjningarna blir i så fall lika i de båda
konstruktionerna, vilket innebär en lägre
påkänning i aluminiumkonstruktionen än i
stålkonstruktionen. Detta medför i sin tur även lägre
påkänningar i infästningspunkterna.
Tabell 3. Egenskaper hos legeringar förekommande inom
skeppsbyggeriet. SM anger Svenska Metallverkens legeringsbeteckning
och BS motsvarande beteckning enligt British Standard
SM BS Legerings typ - Till- stånd*5* °0.2 Användning
Icke härdbara
AlMn N3 1,2 °/o Mn — 0 4 10 30 Ventilationstrummor
5578 — 14 10 12 20
AlMg 0,6 % Mg — 18 16 18 5 Eloxerad garnerings-
5583 plåt
AlMg N4 2,5 %> Mg — 0 8 18 18 Måttligt påkända delar:
6525*) — 14 18 21 6 vissa inredningsskott, skåp, utrustningsde-
— 18 23 25 3 taljer
AlMg N5 3,8 °/o Mg — 0 13 27 12 I tillstånd — 0 motsva-
6538 14 20 28 8 rande Lloyd’s
fartygsplåt
Härdbara
AlMgSi H9 0,7 »/o Mg — 0 8 15 25 Lättillverkad och an-
6506 0,5 %> Si — 5 15 21 18 vänds speciellt till profiler som skall eloxeras.
AlMgSi H30 0,8 %> Mg — 0 10 17 12 Plåt och profiler. Den-
6508 1,0 °/o Si ___2 5 12 20 na legering användes mycket i USA.
— 4 12 24 20 I Europa mest till pro-
— 6 25 30 8 filer.
*) Denna legering kommer att utgå och ersättas av 6526, som har samma egen-
skaper med något avvikande sammansättning.
**) —0 varmvalsad eller enbart pressad, —14 1/2-hård, —18 1/1-hård, —2 glödgad,
— 4 upplösningsbehandlad och kallåldrad, — 5 varmåldrad utan föregående
upplösningsbehandling, — 6 upplösningsbehandlad och varmåldrad.
