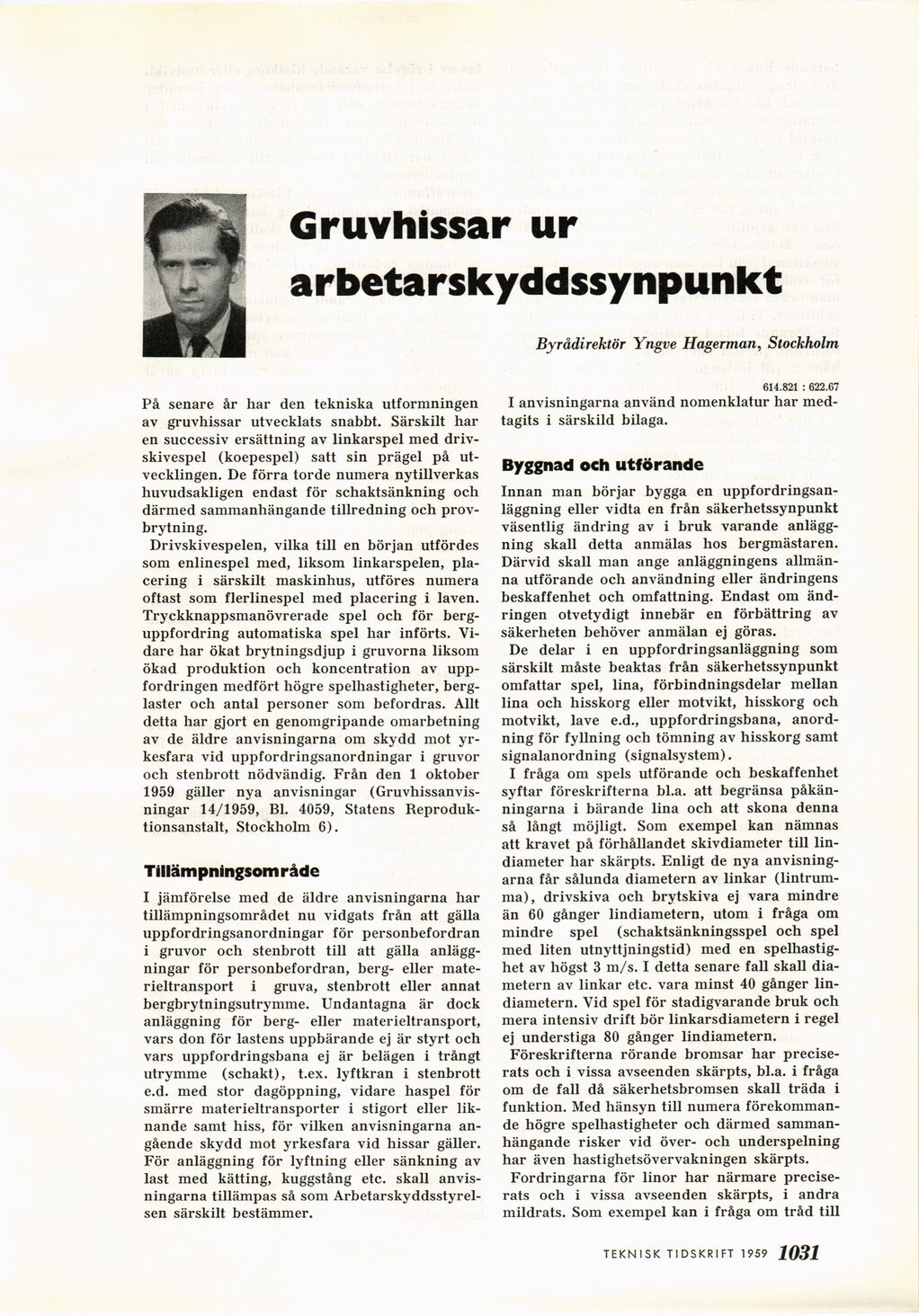

Gruvhissar ur
arbetarskyddssynpunkt
Byrådirektör Yngve Hagerman, Stockholm
På senare år har den tekniska utformningen
av gruvhissar utvecklats snabbt. Särskilt har
en successiv ersättning av linkarspel med
driv-skivespel (koepespel) satt sin prägel på
utvecklingen. De förra torde numera nytillverkas
huvudsakligen endast för schaktsänkning och
därmed sammanhängande tillredning och
provbrytning.
Drivskivespelen, vilka till en början utfördes
som enlinespel med, liksom linkarspelen,
placering i särskilt maskinhus, utföres numera
oftast som flerlinespel med placering i laven.
Tryckknappsmanövrerade spel och för
berguppfordring automatiska spel har införts.
Vidare har ökat brytningsdjup i gruvorna liksom
ökad produktion och koncentration av
uppfordringen medfört högre spelhastigheter,
berglaster och antal personer som befordras. Allt
detta har gjort en genomgripande omarbetning
av de äldre anvisningarna om skydd mot
yrkesfara vid uppfordringsanordningar i gruvor
och stenbrott nödvändig. Från den 1 oktober
1959 gäller nya anvisningar
(Gruvhissanvis-ningar 14/1959, Bl. 4059, Statens
Reproduktionsanstalt, Stockholm 6).
Tillämpningsområde
I jämförelse med de äldre anvisningarna har
tillämpningsområdet nu vidgats från att gälla
uppfordringsanordningar för personbefordran
i gruvor och stenbrott till att gälla
anläggningar för personbefordran, berg- eller
mate-rieltransport i gruva, stenbrott eller annat
bergbrytningsutrymme. Undantagna är dock
anläggning för berg- eller materieltransport,
vars don för lastens uppbärande ej är styrt och
vars uppfordringsbana ej är belägen i trångt
utrymme (schakt), t.ex. lyftkran i stenbrott
e.d. med stor dagöppning, vidare haspel för
smärre materieltransporter i stigort eller
liknande samt hiss, för vilken anvisningarna
angående skydd mot yrkesfara vid hissar gäller.
För anläggning för lyftning eller sänkning av
last med kätting, kuggstång etc. skall
anvisningarna tillämpas så som
Arbetarskyddsstyrelsen särskilt bestämmer.
614.821 : 622.67
I anvisningarna använd nomenklatur har
medtagits i särskild bilaga.
Byggnad och utförande
Innan man börjar bygga en
uppfordringsanläggning eller vidta en från säkerhetssynpunkt
väsentlig ändring av i bruk varande
anläggning skall detta anmälas hos bergmästaren.
Därvid skall man ånge anläggningens
allmänna utförande och användning eller ändringens
beskaffenhet och omfattning. Endast om
ändringen otvetydigt innebär en förbättring av
säkerheten behöver anmälan ej göras.
De delar i en uppfordringsanläggning som
särskilt måste beaktas från säkerhetssynpunkt
omfattar spel, lina, förbindningsdelar mellan
lina och hisskorg eller motvikt, hisskorg och
motvikt, lave e.d., uppfordringsbana,
anordning för fyllning och tömning av hisskorg samt
signalanordning (signalsystem).
I fråga om spels utförande och beskaffenhet
syftar föreskrifterna bl.a. att begränsa
påkänningarna i bärande lina och att skona denna
så långt möjligt. Som exempel kan nämnas
att kravet på förhållandet skivdiameter till
lindiameter har skärpts. Enligt de nya
anvisningarna får sålunda diametern av linkar
(lintrumma), drivskiva och brytskiva ej vara mindre
än 60 gånger lindiametern, utom i fråga om
mindre spel (schaktsänkningsspel och spel
med liten utnyttjningstid) med en
spelhastighet av högst 3 m/s. I detta senare fall skall
diametern av linkar etc. vara minst 40 gånger
lindiametern. Vid spel för stadigvarande bruk och
mera intensiv drift bör linkarsdiametern i regel
ej understiga 80 gånger lindiametern.
Föreskrifterna rörande bromsar har
preciserats och i vissa avseenden skärpts, bl.a. i fråga
om de fall då säkerhetsbromsen skall träda i
funktion. Med hänsyn till numera
förekommande högre spelhastigheter och därmed
sammanhängande risker vid över- och underspelning
har även hastighetsövervakningen skärpts.
Fordringarna för linor har närmare
preciserats och i vissa avseenden skärpts, i andra
mildrats. Som exempel kan i fråga om tråd till
TEKNISK TIDSKRIFT 1959 9 65
