Slid
Säte

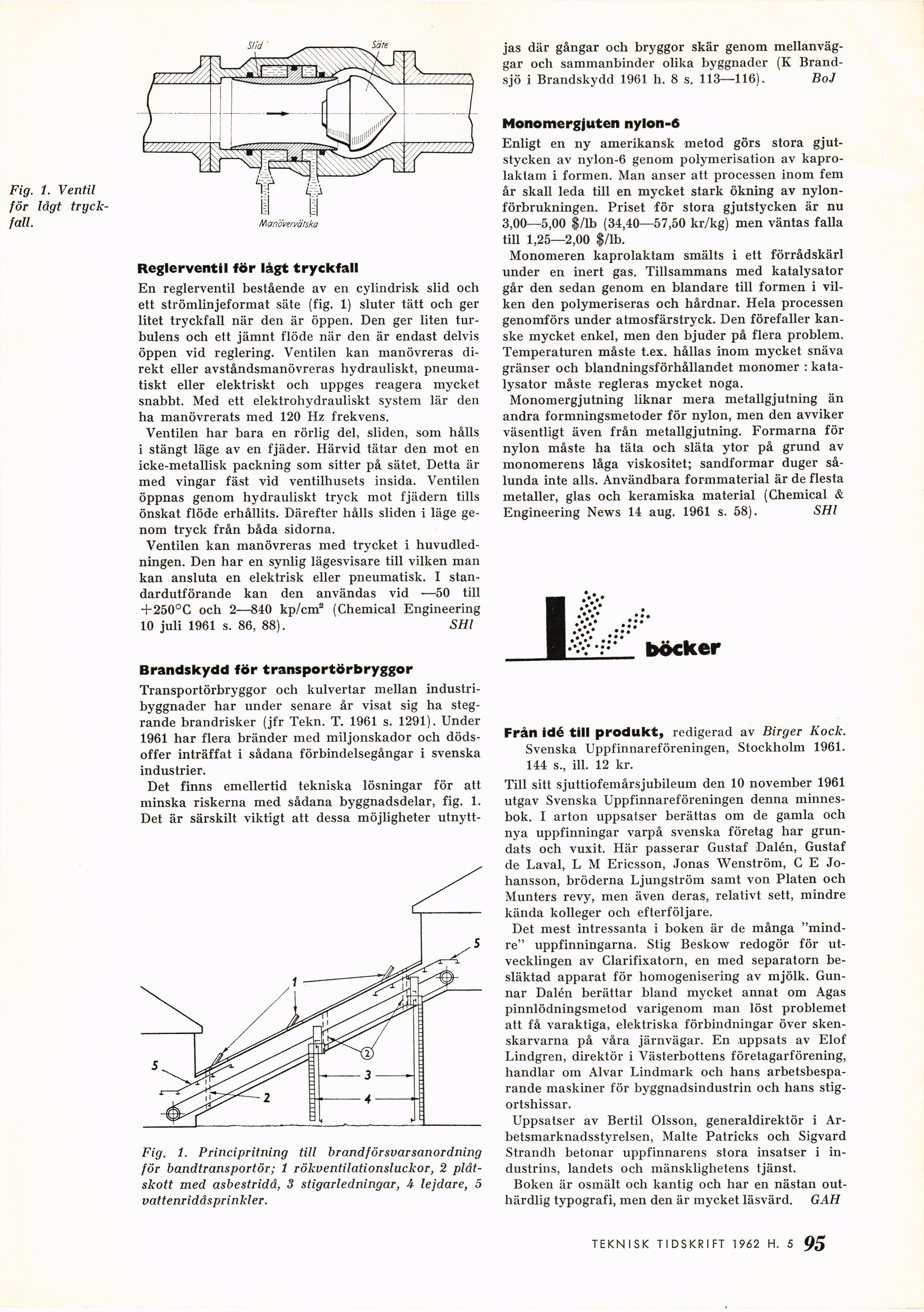

Fig. 1. Ventil
för lågt
tryck-fall.
Fig. 1. Principritning till brandförsvarsanordning
för bandtransportör; 1 rökventilationsluckor, 2
plåt-skott med asbestridä, 3 stigarledningar, i lejdare, 5
vattenriddsprinkler.
Reglerventil för lågt tryckfall
En reglerventil bestående av en cylindrisk slid och
ett strömlinjeformat säte (fig. 1) sluter tätt och ger
litet tryckfall när den är öppen. Den ger liten
turbulens och ett jämnt flöde när den är endast delvis
öppen vid reglering. Ventilen kan manövreras
direkt eller avståndsmanövreras hydrauliskt,
pneumatisk eller elektriskt och uppges reagera mycket
snabbt. Med ett elektrohydraulisk! system lär den
ha manövrerats med 120 Hz frekvens.
Ventilen har bara en rörlig del, sliden, som hålls
i stängt läge av en fjäder. Härvid tätar den mot en
icke-metallisk packning som sitter på sätet. Detta är
med vingar fäst vid ventilhusets insida. Ventilen
öppnas genom hydrauliskt tryck mot fjädern tills
önskat flöde erhållits. Därefter hålls sliden i läge
genom tryck från båda sidorna.
Ventilen kan manövreras med trycket i
huvudledningen. Den har en synlig lägesvisare till vilken man
kan ansluta en elektrisk eller pneumatisk. I
standardutförande kan den användas vid —50 till
+250°C och 2—840 kp/cm2 (Chemical Engineering
10 juli 1961 s. 86, 88). SHl
Brandskydd för transportörbryggor
Transportörbryggor och kulvertar mellan
industribyggnader har under senare år visat sig ha
stegrande brandrisker (jfr Tekn. T. 1961 s. 1291). Under
1961 har flera bränder med miljonskador och
dödsoffer inträffat i sådana förbindelsegångar i svenska
industrier.
Det finns emellertid tekniska lösningar för att
minska riskerna med sådana byggnadsdelar, fig. 1.
Det är särskilt viktigt att dessa möjligheter utnytt-
jas där gångar och bryggor skär genom
mellanväggar och sammanbinder olika byggnader (K
Brand-sjö i Brandskydd 1961 h. 8 s. 113—116). BoJ
Monomergjuten nylon-6
Enligt en ny amerikansk metod görs stora
gjutstycken av nylon-6 genom polymerisation av
kapro-laklam i formen. Man anser att processen inom fem
år skall leda till en mycket stark ökning av
nylon-förbrukningen. Priset för stora gjutstycken är nu
3,00—5,00 $/lb (34,40—57,50 kr/kg) men väntas falla
till 1,25—2,00 $/lb.
Monomeren kaprolaktam smälts i ett förrådskärl
under en inert gas. Tillsammans med katalysator
går den sedan genom en blandare till formen i
vilken den polymeriseras och hårdnar. Hela processen
genomförs under atmosfärstryck. Den förefaller
kanske mycket enkel, men den bjuder på flera problem.
Temperaturen måste t.ex. hållas inom mycket snäva
gränser och blandningsförhållandet monomer :
katalysator måste regleras mycket noga.
Monomergjutning liknar mera metallgjutning än
andra formningsmetoder för nylon, men den avviker
väsentligt även från metallgjutning. Formarna för
nylon måste ha täta och släta ytor på grund av
monomerens låga viskositet; sandformar duger
sålunda inte alls. Användbara formmaterial är de flesta
metaller, glas och keramiska material (Chemical &
Engineering News 14 aug. 1961 s. 58). SHl
I
böcker
Från idé till produkt, redigerad av Birger Kock.
Svenska Uppfinnareföreningen, Stockholm 1961.
144 s., ill. 12 kr.
Till sitt sjuttiofemårsjubileum den 10 november 1961
utgav Svenska Uppfinnareföreningen denna
minnesbok. I arton uppsatser berättas om de gamla och
nya uppfinningar varpå svenska företag har
grundats och vuxit. Här passerar Gustaf Dalén, Gustaf
de Laval, L M Ericsson, Jonas Wenström, C E
Johansson, bröderna Ljungström samt von Platen och
Munters revy, men även deras, relativt sett, mindre
kända kolleger och efterföljare.
Det mest intressanta i boken är de många
"mindre" uppfinningarna. Stig Beskow redogör för
utvecklingen av Clarifixatorn, en med separatorn
besläktad apparat för homogenisering av mjölk.
Gunnar Dalén berättar bland mycket annat om Agas
pinnlödningsmetod varigenom man löst problemet
att få varaktiga, elektriska förbindningar över
skenskarvarna på våra järnvägar. En uppsats av Elof
Lindgren, direktör i Västerbottens företagarförening,
handlar om Alvar Lindmark och hans
arbetsbesparande maskiner för byggnadsindustrin och hans
stig-ortshissar.
Uppsatser av Bertil Olsson, generaldirektör i
Arbetsmarknadsstyrelsen, Malte Patricks och Sigvard
Strandh betonar uppfinnarens stora insatser i
industrins, landets och mänsklighetens tjänst.
Boken är osmält och kantig och har en nästan
outhärdlig typografi, men den är mycket läsvärd. GAH
