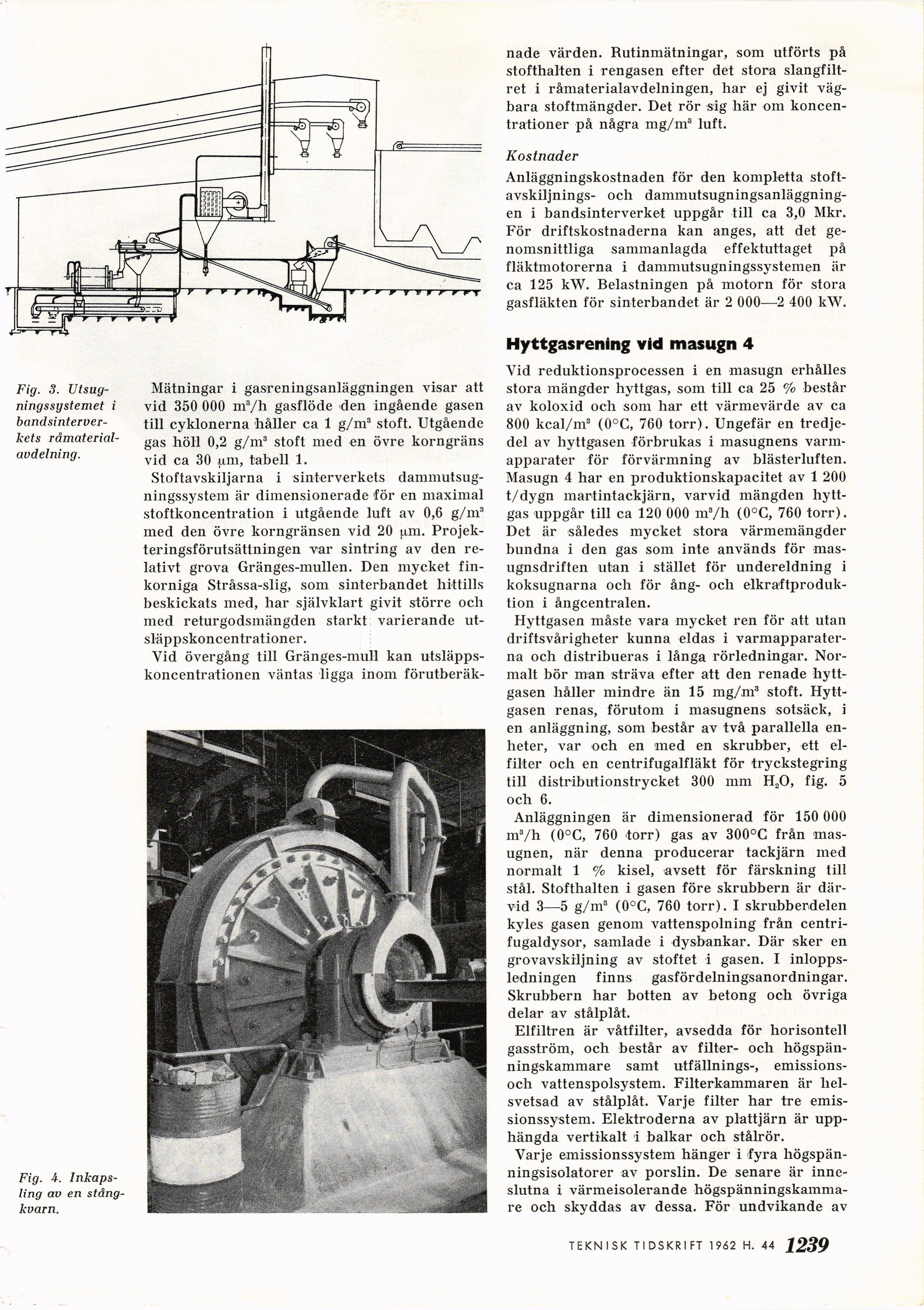

Fig. 3.
Utsugningssystemet i [-bandsinterver-kets råmaterial-avdelning.-]
{+bandsinterver-
kets råmaterial-
avdelning.+}
Mätningar i gasreningsanläggningen visar att
vid 350 000 m3/h gasflöde den ingående gasen
till cyklonerna håller ca 1 g/m3 stoft. Utgående
gas höll 0,2 g/m3 stoft med en övre korngräns
vid ca 30 ,ji,m, tabell 1.
Stoftavskiljarna i sinterverkets
dammutsug-ningssystem är dimensionerade för en maximal
stoftkoncentration i utgående luft av 0,6 g/m3
med den övre korngränsen vid 20 jxm.
Projek-teringsförutsätlningen var sintring av den
relativt grova Gränges-mullen. Den mycket
finkorniga Stråssa-slig, som sinterbandet hittills
beskickats med, har självklart givit större och
med returgodsmängden starkt varierande
utsläppskoncentrationer.
Vid övergång till Gränges-mull kan
utsläppskoncentrationen väntas ligga inom förutberäk-
Fig. i.
Inkaps-ling av en
stång-kvarn.
nåde värden. Rutinmätningar, som utförts på
stofthalten i rengasen efter det stora
slangfiltret i råmaterialavdelningen, har ej givit
väg-bara stoftmängder. Det rör sig här om
koncentrationer på några mg/m3 luft.
Kostnader
Anläggningskostnaden för den kompletta
stoft-avskiljnings- och
dammutsugningsanläggning-en i bandsinterverket uppgår till ca 3,0 Mkr.
För driftskostnaderna kan anges, att det
genomsnittliga sammanlagda effektuttaget på
fläktmotorerna i dammutsugningssystemen är
ca 125 kW. Belastningen på motorn för stora
gasfläkten för sinterbandet är 2 000—2 400 kW.
Hyttgasrening vid masugn 4
Vid reduktionsprocessen i en masugn erhålles
stora mängder hyttgas, som till ca 25 % består
av koloxid och som har ett värmevärde av ca
800 kcal/m3 (0°C, 760 torr). Ungefär en
tredjedel av hyttgasen förbrukas i masugnens
varmapparater för förvärmning av blästerluften.
Masugn 4 har en produktionskapacitet av 1 200
t/dygn martintackjärn, varvid mängden
hyttgas uppgår till ca 120 000 m3/h (0°C, 760 torr).
Det är således mycket stora värmemängder
bundna i den gas som inte används för
masugnsdriften utan i stället för undereldning i
koksugnarna och för ång- och
elkraftproduktion i ångcentralen.
Hyttgasen måste vara mycket ren för att utan
driftsvårigheter kunna eldas i
varmapparaterna och distribueras i långa rörledningar.
Normalt bör man sträva efter att den renade
hyttgasen håller mindre än 15 mg/m3 stoft.
Hyttgasen renas, förutom i masugnens sotsäck, i
en anläggning, som består av två parallella
enheter, var och en med en skrubber, ett
el-filter och en centrifugalfläkt för tryckstegring
till distributionstrycket 300 mm H20, fig. 5
och 6.
Anläggningen är dimensionerad för 150 000
m3/h (0°C, 760 torr) gas av 300°C från
masugnen, när denna producerar tackjärn ined
normalt 1 % kisel, avsett för färskning till
stål. Stofthalten i gasen före skrubbern är
därvid 3—5 g/m3 (0°C, 760 torr). I skrubberdelen
kyles gasen genom vattenspolning från
centri-fugaldysor, samlade i dysbankar. Där sker en
grovavskiljning av stoftet i gasen. I
inloppsledningen finns gasfördelningsanordningar.
Skrubbern har botten av betong och övriga
delar av stålplåt.
Elfiltren är våtfilter, avsedda för horisontell
gasström, och består av filter- och
högspän-ningskammare samt utfällnings-,
emissions-och vattenspolsystem. Filterkammaren är
helsvetsad av stålplåt. Varje filter har tre
emissionssystem. Elektroderna av plattjärn är
upphängda vertikalt i balkar och stålrör.
Varje emissionssystem hänger i fyra
högspänningsisolatorer av porslin. De senare är
inneslutna i värmeisolerande
högspänningskamma-re och skyddas av dessa. För undvikande av
TEKNISK TIDSKRIFT 1962 H. 43 J1239
