Tabell 2. Prov på elfilter; gasvolymer
omräknade till 0°C och 760 torr
Prov [-Gasmängd Stoft-koncentration-] {+Gas- mängd Stoft- koncentration+} Avskilt stoft kg [-Avskilj-nings–] {+Avskilj- nings-+} grad %
nr m3/h (°c, 760 torr) [-Ingående-] {+In- gående+} gas g/m3 (°C, 760 torr) [-Utgående-] {+Ut- gående+} gas mg/m3 (°C, 760 torr)

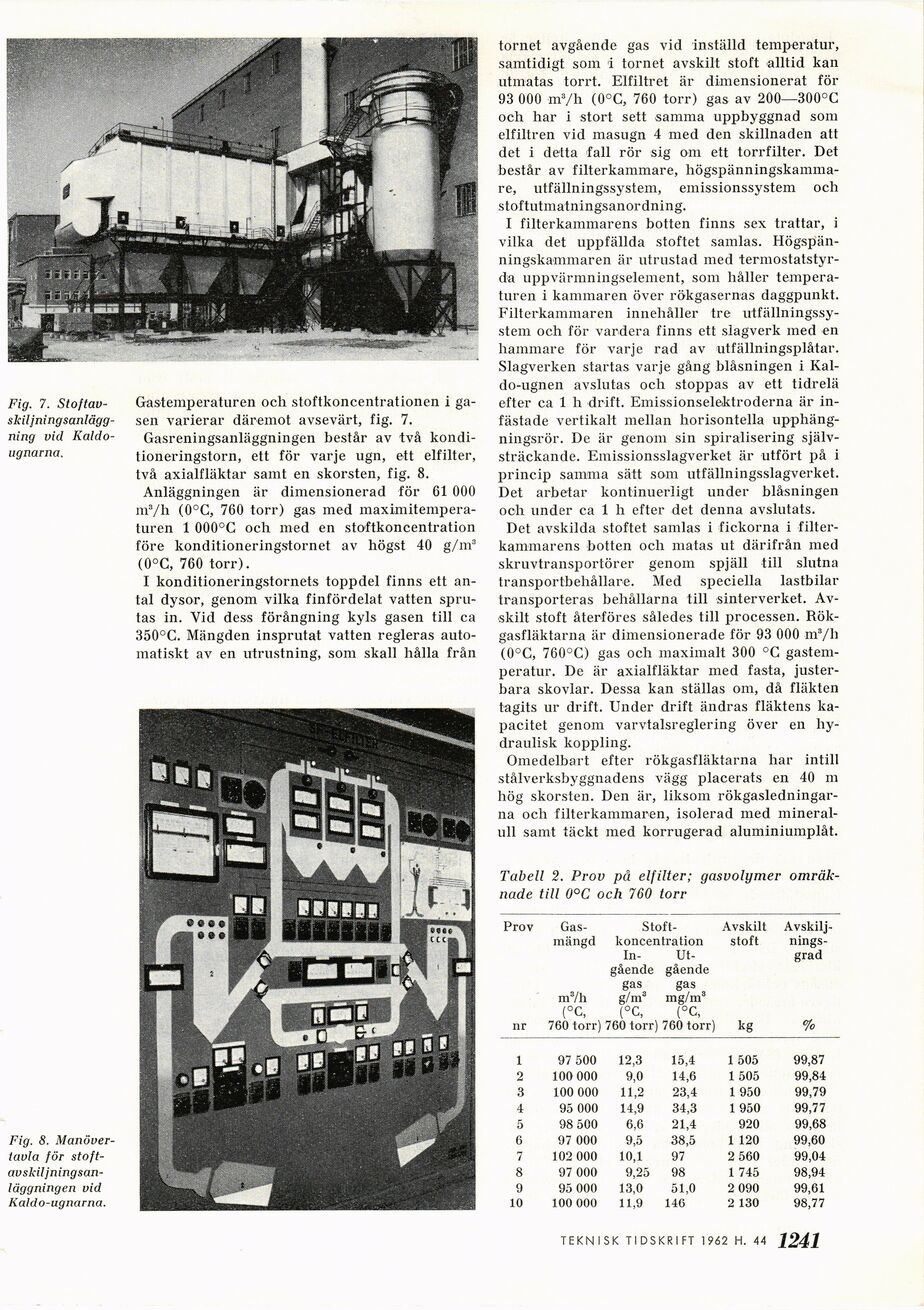

Fig. 7.
Stoftav-skiljningsanlägg-ning vid
Kaldo-ugnarna.
Gastemperaturen och stoftkoncentrationen i
gasen varierar däremot avsevärt, fig. 7.
Gasreningsanläggningen består av två
kondi-tioneringstorn, ett för varje ugn, ett elfilter,
två axialfläktar samt en skorsten, fig. 8.
Anläggningen är dimensionerad för 61 000
m3/h (0°C, 760 torr) gas med
maximitemperaturen 1 000°C och med en stoftkoncentration
före konditionerings-tornet av högst 40 g/m3
(0°C, 760 torr).
I konditioneringstornets toppdel finns ett
antal dysor, genom vilka finfördelat vatten
sprutas in. Vid dess förångning kyls gasen till ca
350°C. Mängden insprutat vatten regleras
automatiskt av en utrustning, som skall hålla från
tornet avgående gas vid inställd temperatur,
samtidigt som i tornet avskilt stoft alltid kan
utmatas torrt. Elfiltret är dimensionerat för
93 000 m3/h (0°C, 760 torr) gas av 200—300°C
och har i stort sett samma uppbyggnad som
elfiltren vid masugn 4 med den skillnaden att
det i detta fall rör sig om ett torrfilter. Det
består av filterkammare,
högspänningskamma-re, utfällningssystem, emissionssystem och
stoftutmatningsanordning.
I filterkammarens botten finns sex trattar, i
vilka det uppfällda stoftet samlas.
Högspän-ningskammaren är utrustad med
termostatstyr-da uppvärmningselement, som håller
temperaturen i kammaren över rökgasernas daggpunkt.
Filterkammaren innehåller tre
utfällningssystem och för vardera finns ett slagverk med en
hammare för varje rad av utfällningsplåtar.
Slagverken startas varje gång blåsningen i
Kal-do-ugnen avslutas och stoppas av ett tidrelä
efter ca 1 h drift. Emissionselektroderna är
in-fästade vertikalt mellan horisontella
upphäng-ningsrör. De är genom sin spiralisering
självsträckande. Emissionsslagverket är utfört på i
princip samma sätt som utfällningsslagverket.
Det arbetar kontinuerligt under blåsningen
och under ca 1 h efter det denna avslutats.
Det avskilda stoftet samlas i fickorna i
filterkammarens botten och matas ut därifrån med
skruvtransportörer genom spjäll till slutna
transportbehållare. Med speciella lastbilar
transporteras behållarna till sinterverket.
Avskilt stoft återföres således till processen.
Rökgasfläktarna är dimensionerade för 93 000 m3/h
(0°C, 760°C) gas och maximalt 300 °G
gastemperatur. De är axialfläktar med fasta,
juster-bara skövlar. Dessa kan ställas om, då fläkten
tagits ur drift. Under drift ändras fläktens
kapacitet genom varvtalsreglering över en
hydraulisk koppling.
Omedelbart efter rökgasfläktarna har intill
stålverksbyggnadens vägg placerats en 40 m
hög skorsten. Den är, liksom
rökgasledningarna och filterkammaren, isolerad med
mineralull samt täckt med korrugerad aluminiumplåt.
Fig. 8.
Manöver-tavla för
stoft-avskiljningsan-läggningen vid
Kaldo-ugnarna.
1 97 500 12,3 15,4 1 505 99,87
2 100 000 9,0 14,6 1 505 99,84
3 100 000 11,2 23,4 1 950 99,79
4 95 000 14,9 34,3 1 950 99,77
5 98 500 6,6 21,4 920 99,68
6 97 000 9,5 38,5 1 120 99,60
7 102 000 10,1 97 2 560 99,04
8 97 000 9,25 98 1 745 98,94
9 95 000 13,0 51,0 2 090 99,61
10 100 000 11,9 146 2 130 98,77
