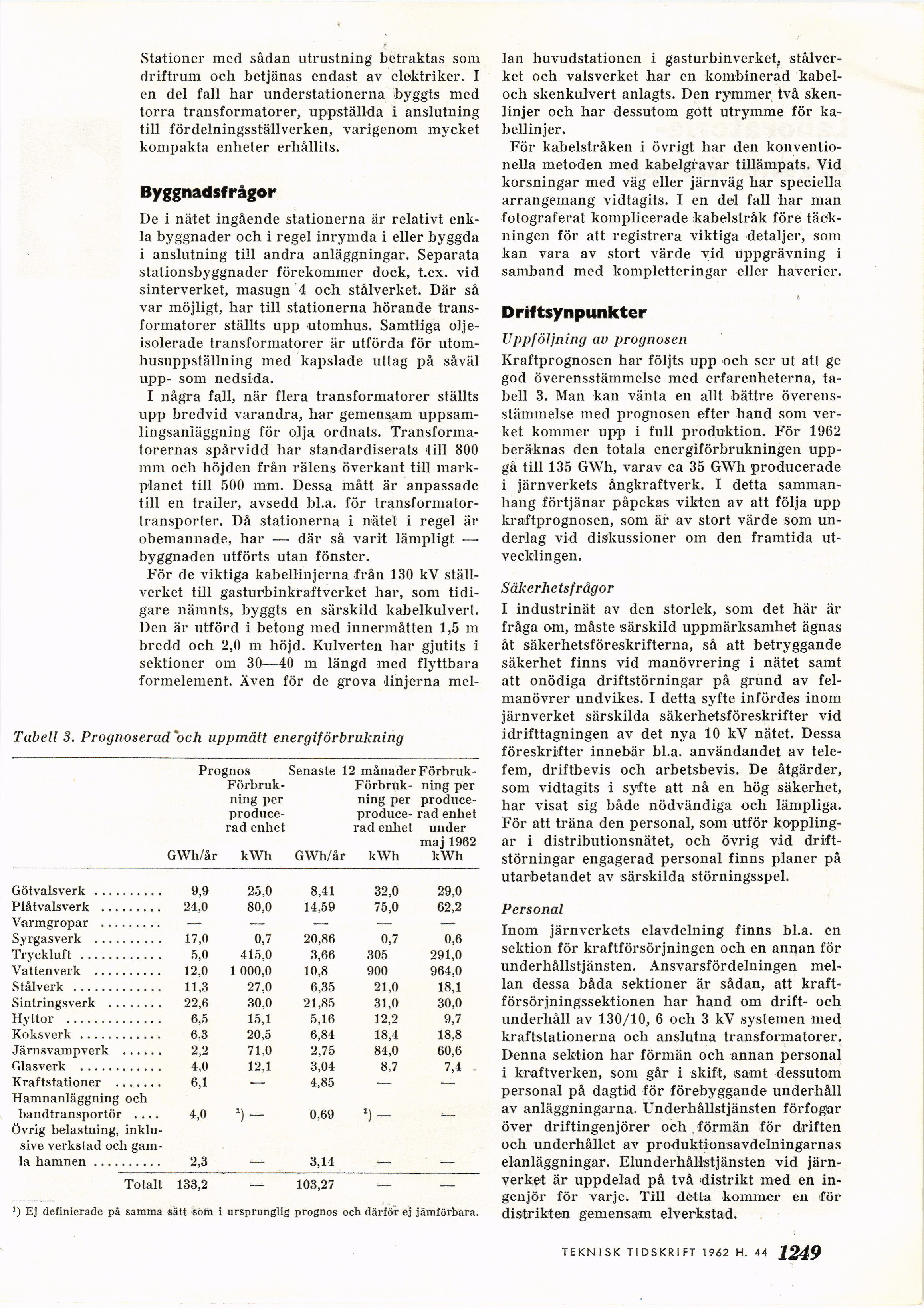

Stationer med sådan utrustning betraktas som
driftrum och betjänas endast av elektriker. I
en del fall har understationerna byggts med
torra transformatorer, uppställda i anslutning
till fördelningsställverken, varigenom mycket
kompakta enheter erhållits.
Byggnadsfrågor
De i nätet ingående stationerna är relativt
enkla byggnader och i regel inrymda i eller byggda
i anslutning till andra anläggningar. Separata
stationsbyggnader förekommer dock, t.ex. vid
sinterverket, masugn 4 och stålverket. Där så
var möjligt, har till stationerna hörande
transformatorer ställts upp utomhus. Samtliga
olje-isolerade transformatorer är utförda för
utom-husuppställning med kapslade uttag på såväl
upp- som nedsida.
I några fall, när flera transformatorer ställts
upp bredvid varandra, har gemensam
uppsamlingsanläggning för olja ordnats.
Transformatorernas spårvidd har standardiserats till 800
mm och höjden från rälens överkant till
markplanet till 500 mm. Dessa mått är anpassade
till en trailer, avsedd bl.a. för
transformator-transporter. Då stationerna i nätet i regel är
obemannade, har — där så varit lämpligt —
byggnaden utförts utan fönster.
För de viktiga kabellinjerna från 130 kV
ställverket till gasturbinkraftverket har, som
tidigare nämnts, byggts en särskild kabelkulvert.
Den är utförd i betong med innermåtten 1,5 m
bredd och 2,0 m höjd. Kulverten har gjutits i
sektioner om 30—40 m längd med flyttbara
formelement. Även för de grova linjerna mel-
Tabell 3. Prognoserad ’och uppmätt energiförbrukning
Pro GWh/år gnos :
Förbrukning per
producerad enhet kWh Senaste 1! GWh/år 2 månader
Förbrukning per
producerad enhet kWh [-Förbrukning-] {+Förbruk- ning+} per
producerad enhet under maj 1962 kWh
Götvalsverk .......... 9,9 25,0 8,41 32,0 29,0
Plåtvalsverk ......... 24,0 80,0 14,59 75,0 62,2
Varmgropar ......... — — — — —
Syrgasverk .......... 17,0 0.7 20,86 0,7 0,6
Tryckluft ............ 5,0 415,0 3,66 305 291,0
Vattenverk .......... 12,0 1 000,0 10,8 900 964,0
Stålverk ............. 11,3 27,0 6,35 21,0 18,1
Sintringsverk ........ 22,6 30,0 21,85 31,0 30,0
Hyttor .............. 6,5 15,1 5,16 12,2 9,7
Koksverk ............ 6,3 20,5 6,84 18,4 18,8
Järnsvampverk ...... 2,2 71,0 2,75 84,0 60,6
Glasverk ............ 4,0 12,1 3,04 8,7 7,4
Kraftstationer ....... 6,1 — 4,85 — —
Hamnanläggning och
bandtransportör .... 4,0 0,69 —
Övrig belastning, inklu-
sive verkstad och gam-
la hamnen.......... 2,3 — 3,14 — —
Totalt 133,2 — 103,27
Ej definierade på samma sätt som i ursprunglig prognos och därför ej jämförbara.
lan huvudstationen i gasturbinverket,
stålverket och valsverket har en kombinerad
kabel-och skenkulvert anlagts. Den rymmer två
skenlinjer och har dessutom gott utrymme för
kabellinjer.
För kabelstråken i övrigt har den
konventionella metoden med kabelgravar tillämpats. Vid
korsningar med väg eller järnväg har speciella
arrangemang vidtagits. I en del fall har man
fotograferat komplicerade kabelstråk före
täckningen för att registrera viktiga detaljer, som
kan vara av stort värde vid uppgrävning i
samband med kompletteringar eller haverier.
i
Driftsynpunkter
Uppföljning av prognosen
Kraftprognosen har följts upp och ser ut att ge
god överensstämmelse med erfarenheterna,
tabell 3. Man kan vänta en allt bättre
överensstämmelse med prognosen efter hand som
verket kommer upp i full produktion. För 1962
beräknas den totala energiförbrukningen
uppgå till 135 GWh, varav ca 35 GWh producerade
i järnverkets ångkraftverk. I detta
sammanhang förtjänar påpekas vikten av att följa upp
kraftprognosen, som är av stort värde som
underlag vid diskussioner om den framtida
utvecklingen.
Säker h e ts frågor
I industrinät av den storlek, som det här är
fråga om, måste särskild uppmärksamhet ägnas
åt säkerhetsföreskrifterna, så att betryggande
säkerhet finns vid manövrering i nätet samt
att onödiga driftstörningar på grund av
felmanövrer undvikes. I detta syfte infördes inom
järnverket särskilda säkerhetsföreskrifter vid
idrifttagningen av det nya 10 kV nätet. Dessa
föreskrifter innebär bl.a. användandet av
tele-fem, driftbevis och arbetsbevis. De åtgärder,
som vidtagits i syfte att nå en hög säkerhet,
har visat sig både nödvändiga och lämpliga.
För att träna den personal, som utför
kopplingar i distributionsnätet, och övrig vid
driftstörningar engagerad personal finns planer på
utarbetandet av särskilda störningsspel.
Personal
Inom järnverkets elavdelning finns bl.a. en
sektion för kraftförsörjningen och en annan för
underhållstjänsten. Ansvarsfördelningen
mellan dessa båda sektioner är sådan, att
kraft-försörjningssektionen har hand om drift- och
underhåll av 130/10, 6 och 3 kV systemen med
kraftstationerna ocli anslutna transformatorer.
Denna sektion har förmän och annan personal
i kraftverken, som går i skift, samt dessutom
personal på dagtid för förebyggande underhåll
av anläggningarna. Underhållstjänsten förfogar
över driftingenjörer och förmän för driften
och underhållet av produktionsavdelningarnas
elanläggningar. Elunderhållstjänsten vid
järnverket är uppdelad på två distrikt med en
ingenjör för varje. Till detta kommer en för
distrikten gemensam elverkstad.
TEKNISK TIDSKRIFT 1962 H. 43 J1249
