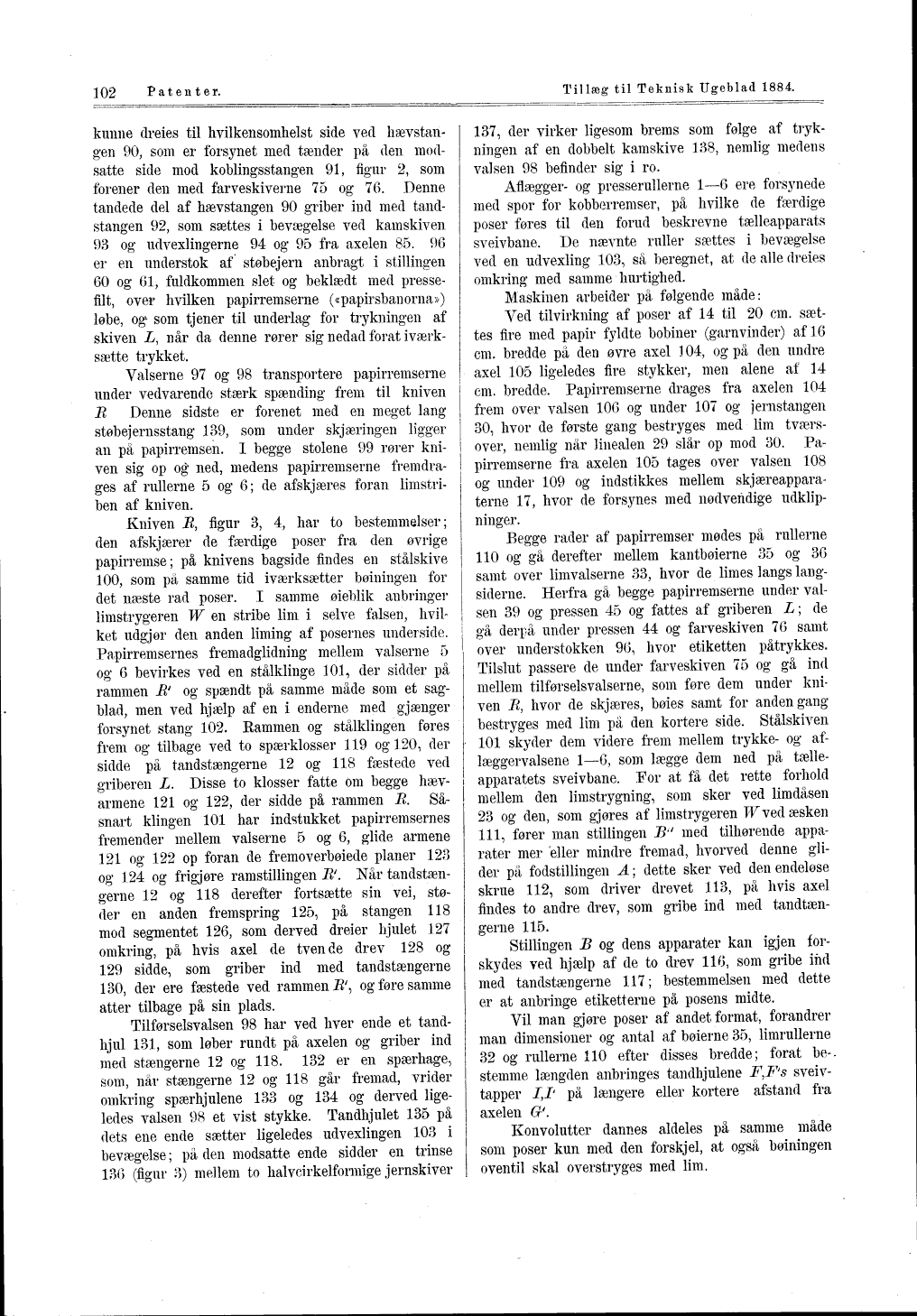

102
Patenter.
Tillæg til Teknisk Ugeblad 1884.
kunne dreies til hvilkensomhelst side ved
hævstan-gen 90, som er forsynet med tænder på den
modsatte side mod koblingsstangen 91, figur 2, som
forener den med farveskiverne 75 og 76. Denne
tandede del af hævstangen 90 griber ind med
tandstangen 92, som sættes i bevægelse ved kamskiven
93 og udvexlingerne 94 og 95 fra axelen 85. 96
er en understok af støbejern anbragt i stillingen
60 og 61, fuldkommen slet og beklædt med
presse-filt, over hvilken papirremserne («papirsbanorna»)
løbe, og som tjener til underlag for trykningen af
skiven L, når da denne rører sig nedad forat
iværksætte trykket.
Valserne 97 og 98 transportere papirremserne
under vedvarende stærk spænding frem til kniven j
E Denne sidste er forenet med en meget lang ’
støbejernsstang 139, som under skjæringen ligger
an på papirremsen, l begge stolene 99 rører
kniven sig op og ned, medens papirremserne
fremdrages af rullerne 5 og 6; de afskjaeres foran
limstriben af kniven.
Kniven E, figur 3, 4, har to bestemmelser;
den afskjærer de færdige poser fra den øvrige
papirremse; på knivens bagside findes en stålskive
100, som på samme tid iværksætter bøiningen for
det næste rad poser. I samme øieblik anbringer
limstrygeren W en stribe lim i selve falsen,
hvilket udgjør den anden liming af posernes underside,
Papirremsernes fremadglidning mellem valserne 5
og 6 bevirkes ved en stålklinge 101, der sidder på
rammen R’ og spændt på samme måde som et
sagblad, men ved hjælp af en i enderne med gjænger
forsynet stang 102. Kammen og stålklingen føres
frem og tilbage ved to spærklosser 119 og 120, der
sidde på tandstængerne 12 og 118 fæstede ved
griberen L. Disse to klosser fatte om begge
hæv-armene 121 og 122, der sidde på rammen E.
Såsnart klingen 101 har indstukket papirremsernes
fremender mellem valserne 5 og 6, glide armene
121 og 122 op foran de fremoverbøjede planer 123
og 124 og frigjøre ramstillingen E. Når
tandstængerne 12 og 118 derefter fortsætte sin vei,
støder en anden fremspring 125, på stangen 118
mod segmentet 126, som derved dreier hjulet 127
omkring, på hvis axel de tvende drev 128 og
129 sidde, som griber ind med tandstængerne
130, der ere fæstede ved rammen JR’, og føre samme
atter tilbage på sin plads.
Tilførselsvalsen 98 har ved hver ende et
tandhjul 131, som løber rundt på axelen og griber ind
med stængerne 12 og 118. 132 er en spærhage,
som, når stængerne 12 og 118 går fremad, vrider
omkring spærhjulene 133 og 134 og derved
ligeledes valsen 98 et vist stykke. Tandhjulet 135 på
dets ene ende sætter ligeledes udvexlingen 103 i
bevægelse; på den modsatte ende sidder en trinse
136 (figur 3) mellem to hal vei rkelformige jernskiver
137, der virker ligesom brems som følge af
trykningen af en dobbelt kamskive 138, nemlig medens
valsen 98 befinder sig i ro.
Aflægger- og presserullerne l-6 ere forsynede
med spor for kobberremser, på hvilke de færdige
poser føres til den forud beskrevne tælleapparats
sveivbane. De nævnte ruller sættes i bevægelse
ved en udvexling 103, så beregnet, at de alle dreies
omkring med samme hurtighed.
Maskinen arbeider på følgende måde:
Ved tilvirkning af poser af 14 til 20 cm.
sættes fire med papir fyldte bobiner (garnvinder) af 16
cm. bredde på den øvre axel 104, og på den undre
axel 105 ligeledes fire stykker, men alene af 14
cm. bredde. Papirremserne drages fra axelen 104
frem over valsen 106 og under 107 og jernstangen
30, hvor de første gang bestryges med lim
tværs-over, nemlig når linealen 29 slår op mod 30.
Papirremserne fra axelen 105 tages over valsen 108
og under 109 og indstikkes mellem
skjæreappara-terne 17, hvor de forsynes med nødvendige
udklip-ninger.
Begge rader af papirremser mødes på rullerne
110 og gå derefter mellem kantbøierne 35 og 36
samt over limvalserne 33, hvor de limes langs
langsiderne. Herfra gå begge papirremserne under
valsen 39 og pressen 45 og fattes af griberen Z; de
gå derpå under pressen 44 og farveskiven 76 samt
over understokken 96, hvor etiketten påtrykkes.
Tilslut passere de under farveskiven 75 og gå ind
mellem tilførselsvalserne, som føre dem under
kniven E, hvor de skjæres, bøies samt for anden gang
bestryges med lim på den kortere side. Stålskiven
101 skyder dem videre frem mellem trykke- og
aflæggervalsene l-6, som lægge dem ned på
tælleapparatets sveivbane. For at få det rette forhold
mellem den limstrygning, som sker ved limdåsen
23 og den, som gjøres af limstrygeren TF ved æsken
111, fører man stillingen B" med tilhørende
apparater mer eller mindre fremad, hvorved denne
glider på fodstillingen A; dette sker ved den endeløse
skrue 112, som driver drevet 113, på hvis axel
findes to andre drev, som gribe ind med
tandtængerne 115.
Stillingen B og dens apparater kan igjen
forskydes ved hjælp af de to drev 116, som gribe ind
med tandstængerne 117; bestemmelsen med dette
er at anbringe etiketterne på posens midte.
Vil man gjøre poser af andetformat, forandrer
man dimensioner og antal af bøierne 35, limrullerne
32 og rullerne 110 efter disses bredde; forat be-.
stemme længden anbringes tandhjulene F,F1 s
sveiv-tapper /,/’ på længere eller kortere afstand fra
axelen G’.
Konvolutter dannes aldeles på samme måde
som poser kun med den forskjel, at også bøiningen
oventil skal over stryges med lim.
