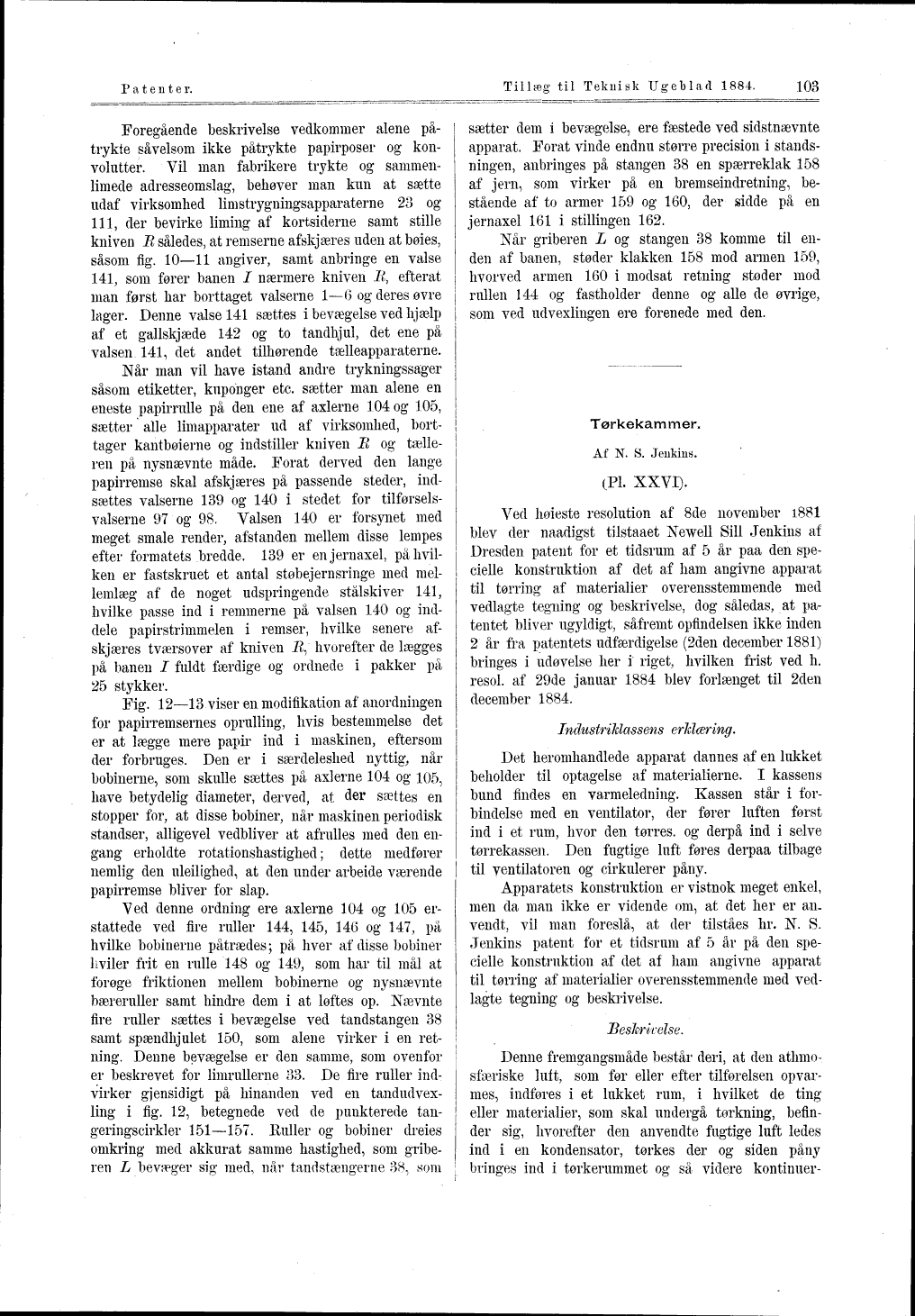

Foregående beskrivelse vedkommer alene
påtrykte såvelsom ikke påtrykte papirposer og
konvolutter. Vil man fabrikere trykte og
sammen-limede adresseomslag, behøver man kun at sætte
udaf virksomhed limstrygningsapparaterne 23 og
111, der bevirke liming af kortsiderne samt stille
kniven E således, at remserne afskjaeres uden at bøies,
såsom flg. 10-11 angiver, samt anbringe en valse
141, sorn fører banen I nærmere kniven II, efterat
man først har borttaget valserne 1-6 og deres øvre
lager. Denne valse 141 sættes i bevægelse ved hjælp
af et gallskjæde 142 og to tandhjul, det ene på
valsen 141, det andet tilhørende tælleapparaterne.
Når man vil have istand andre trykningssager
såsom etiketter, kuponger etc. sætter man alene en
eneste papirrulle på den ene af axlerne 104 og 105,
sætter alle limapparater ud af virksomhed,
borttager kantbøierne og indstiller kniven E og
tælleren på nysnævnte måde. Forat derved den lange
papirremse skal afskjaeres på passende steder,
indsættes valserne 139 og 140 i stedet for
tilførsels-valserne 97 og 98. Valsen 140 er forsynet med
meget smale render, afstanden mellem disse lempes
efter formatets bredde. 139 er enjernaxel, på
hvilken er fastskruet et antal støbejernsringe med
mellemlæg af de noget udspringende stålskiver 141,
hvilke passe ind i remmerne på valsen 140 og
inddele papirstrimmelen i remser, hvilke senere
af-skjæres tværsover af kniven jR, hvorefter de lægges
på banen I fuldt færdige og ordnede i pakker på
25 stykker.
Fig. 12-13. viser en modifikation af anordningen
for papirremsernes oprulling, hvis bestemmelse det
er at lægge mere papir ind i maskinen, eftersom
der forbruges. Den er i særdeleshed nyttig,, når
bobinerne, som skulle sættes på axlerne 104 og 105,
have betydelig diameter, derved, at der sættes en
stopper for, at disse bobiner, når maskinen periodisk
standser, alligevel vedbliver at afrulles med den
engang erholdte rotationshastighed; dette medfører
nemlig den uleilighed, at den under arbeide værende
papirremse bliver for slap.
Ved denne ordning ere axlerne 104 og 105
erstattede ved fire ruller 144, 145, 146 og 147, på
hvilke bobinerne påtrædes; på hver af disse bobiner
hviler frit en rulle 148 og 149, som har til mål at
forøge friktionen mellem bobinerne og nysnævnte
bæreruller samt hindre dem i at løftes op. Nævnte
fire ruller sættes i bevægelse ved tandstangen 38
samt spændhjulet 150, som alene virker i en
retning. Denne bevægelse er den samme, som ovenfor
er beskrevet for limrullerne 33. De fire ruller
indvirker gjensidigt på hinanden ved en
tandudvex-ling i flg. 12, betegnede ved de punkterede
tan-geringscirkler 151-157. Kuller og bobiner dreies
omkring med akkurat samme hastighed, som
griberen L bevæger sig med, når tandstængerne 38. som
sætter dem i bevægelse, ere fæstede ved sidstnævnte
apparat. Forat vinde endnu større precision i
standsningen, anbringes på stangen 38 en spærreklak 158
af jern, som virker på en bremseindretning,
bestående af to armer 159 og 160, der sidde på en
jernaxel 161 i stillingen 162.
Når griberen L og stangen 38 komme til
enden af banen, støder klakken 158 mod armen 159,
hvorved armen 160 i modsat retning støder mod
rullen 144 og fastholder denne og alle de øvrige,
som ved udvexlingen ere forenede med den.
Tørkekammer.
Af N. S. Jenkins.
(PI. XXVI).
Ved høieste resolution af 8de november 1.881
blev der naadigst tilstaaet Newell Sill Jenkins af
Dresden patent for et tidsrum af 5 år paa den
specielle konstruktion af det af ham angivne apparat
til tørring af materialier overensstemmende med
vedlagte tegning og beskrivelse, dog såledas, at
patentet bliver ugyldigt, såfremt opfindelsen ikke inden
2 år fra patentets udfærdigelse (2den december 1881)
bringes i udøvelse her i riget, hvilken frist ved h.
resol. af 29de januar 1884 blev forlænget til 2den
december 1884.
Industriklassen s erklæring.
Det heromhandlede apparat dannes af en lukket
beholder til optagelse af materialierne. I kassens
bund findes en varmeledning. Kassen står i
forbindelse med en ventilator, der fører luften først
ind i et rum, hvor den tørres, og derpå ind i selve
tørrekassen. Den fugtige luft føres derpaa tilbage
til ventilatoren og cirkulerer påny.
Apparatets konstruktion er vistnok meget enkel,
men da man ikke er vidende om, at det her er
anvendt, vil man foreslå, at der tilståes hr. N. S.
Jenkins patent for et tidsrum af 5 år på den
specielle konstruktion af det af ham angivne apparat
til tørring af materialier overensstemmende med
vedlagte tegning og beskrivelse.
Beskrivelse.
Denne fremgangsmåde består deri, at den athmo
sfæriske luft, som før eller efter tilførelsen
opvarmes, indføres i et lukket rum, i hvilket de ting
eller materialier, som skal undergå tørkning,
befinder sig, hvorefter den anvendte fugtige luft ledes
ind i en kondensator, tørkes der og siden påny
bringes ind i tørkerummet og så videre kontinuer-
