No. 3.
TEKNISK UGEBLAD.
9
Indhold: Moderne gasbrændere. (Fortsættelse). - Om
supleant-valget til regjeringsbygningens konkurrancejury. - Hare bestemmelser.
- Tekniske n y heder: Kornit. - Ny telefonkiosk. -.
Moderne gasbrændere.
ifter i en foregående artikel at have omtalt det
princip, hvorpå regenerativlamper for gas hviler,
vil vi i det
efterfølgende nærmere omtale
konstruktionen og
lysstyrken af disse lamper.
Allerede Mutchal’s
brænder er et
exempel på en lampe, hvor
lysgasen forbrænder
ved hjælp af opvarmet
luft. Blusset er her
omgivet af 2
glas-cylindre, og i
mellemrummet mellem disse
kommer luften ind
ovenfra, og føres
nedover til underkanten
af brænderen,
hvorefter forbrændingsprodukterne går op i den
inderste cylinder.
Luften opvarmes her for
det meste af blusset
selv, og er forsåvidt
ikke en ægte
regenerativbrænder, men
Mutchal’s brænder var
dog et fremskridt, idet
luften i den øvre del
af glascylinderne optog
en del af
forbrændingsprodukternes varme,
ligesom den
udstrålende varme fra
blusset, der ellers
forspildes, her kom
forbrændingsluften tilgode.
Ligesom navnet
Siemen’s, sorn omtalt
i vor foregående
artikel, er uadskillelig
knyttet til
regenerativprincippet, således er
også det samme
tilfælde, når der tales
om dette princips
anvendelse på
gasbrændernes område.
Således har Siemen’s for
flere år siden konstrueret regenerativbrændere, hvor
flammen først går op, omkring en hul porcellæn-
cylinder, og siden føres [-forbrændingsprodukterne-]
{+forbrændingsproduk-
terne+} indeni denne
nedover. Vender man op
ned på denne brænder,
og omgiver flammen
nedentil med en
glasklokke, så har man
en moderne Siemen’s
inventeret
regenerativbrænder, der ser

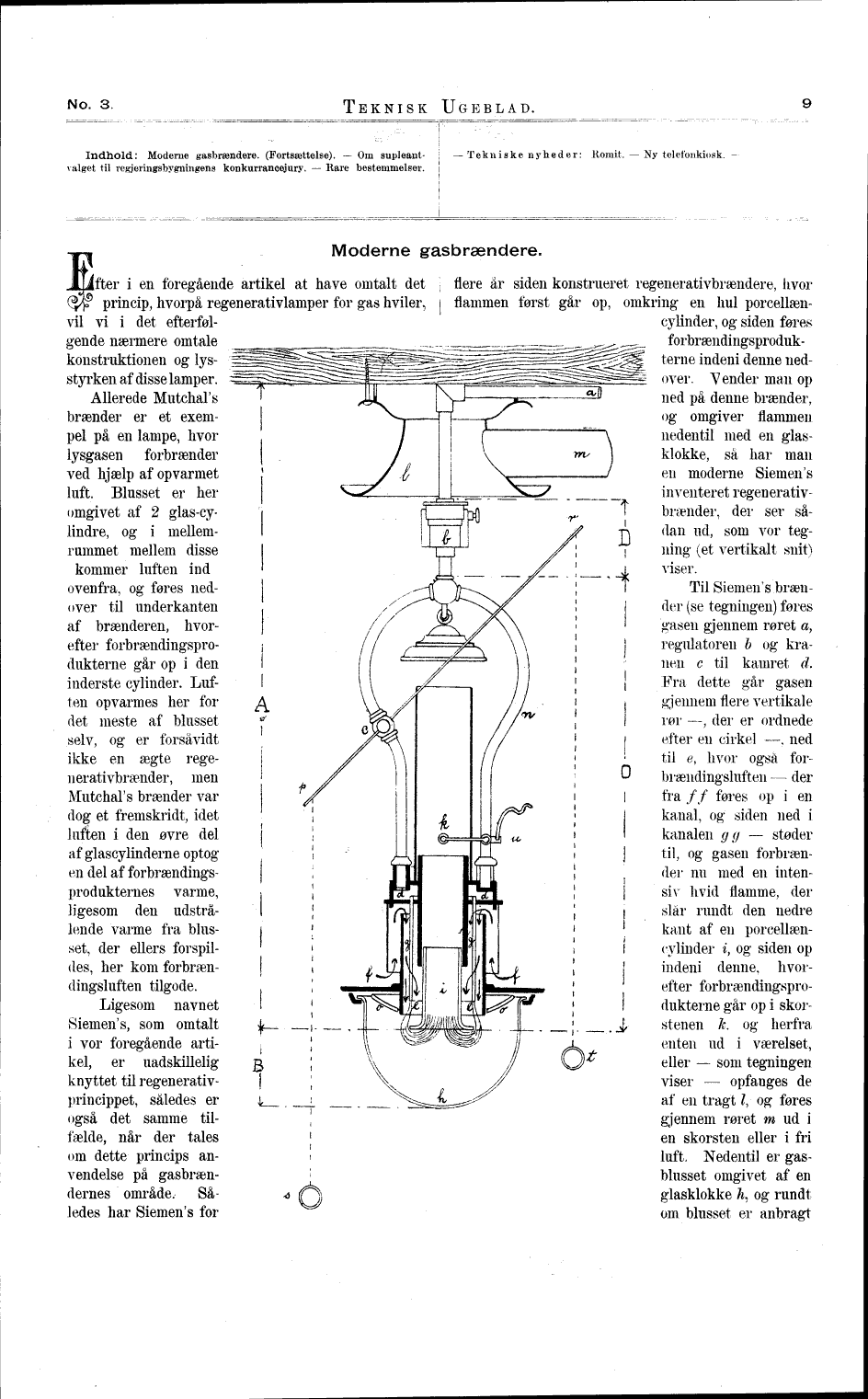

sådan ud, som vor
tegning (et vertikalt snit)
viser.
Til Siemen’s
brænder (se tegningen) føres
gasen gjennem røret a,
regulatoren b og
kranen c til kamret d.
Fra dette går gasen
gjennem flere vertikale
rør -, der er ordnede
efter en cirkel -, ned
til e, hvor også
forbrændingsluften - der
fra // føres op i en
kanal, og siden ned i
kanalen g g - støder
til, og gasen
forbrænder nu med en
intensiv hvid flamme, der
slår rundt den nedre
kant af en
porcellæn-cylinder i, og siden op
indeni denne,
hvorefter forbrændingsprodukterne går op i
skorstenen k. og herfra
enten ud i værelset,
eller - som tegningen
viser - opfanges de
af en tragt l, og føres
gjennem røret m ud i
en skorsten eller i fri
luft. Nedentil er
gasblusset omgivet af en
glasklokke &, og rundt
om blusset er anbragt
