No. 24.
TEKNISK UGEBLAD.
Indhold: Om kobling af flere dynamomaskiner til et strømløb. -
Vandmærker. - Tekniske nyheder: Den første elektriske kraft-
transmission. - Edisons system for elektrisk gadebelysning -
Glødelampers varighed. - Norsk Patentblad no. 26 med planche CXI-CIV.
Om kobling af flere dynamomaskiner til et strømløb.
(Efter «la lumiere electrique»).
år et variabelt antal lamper befinder sig i den
ydre ledning, så må som oftest flere
dynamomaskiner benyttes, og disse må da kunne
kobles ind og fra efter det antal lamper, der for
tilfældet skal bruges eller ialmindelighed efter det
arbeide, de skal yde. Vanskeligheden består da
først i at kunne indskyde dem i ledningen uden at
variere de i dette øieblik funktionerende lampers
intensitet.
Det system som nu benyttes mest, ialfald til
lys, er det, hvor begge hovedledningers
potential-differentser er konstant, og hvor lamperne ikke
befinder sig i selve hovedledningen, men i biledninger.
Hver lampe forbruger i så fald naturligvis en vis
mængde ampéres.
Maskinerne bør, når de er bestemte til at
bruges i en ledning, kunne afgive såvidt mulig samme
arbeide, og hvis hver dynamo har sin særskilte
motor, må der sørges for, at de gjør et nogenlunde
ligestort antal omdreininger.

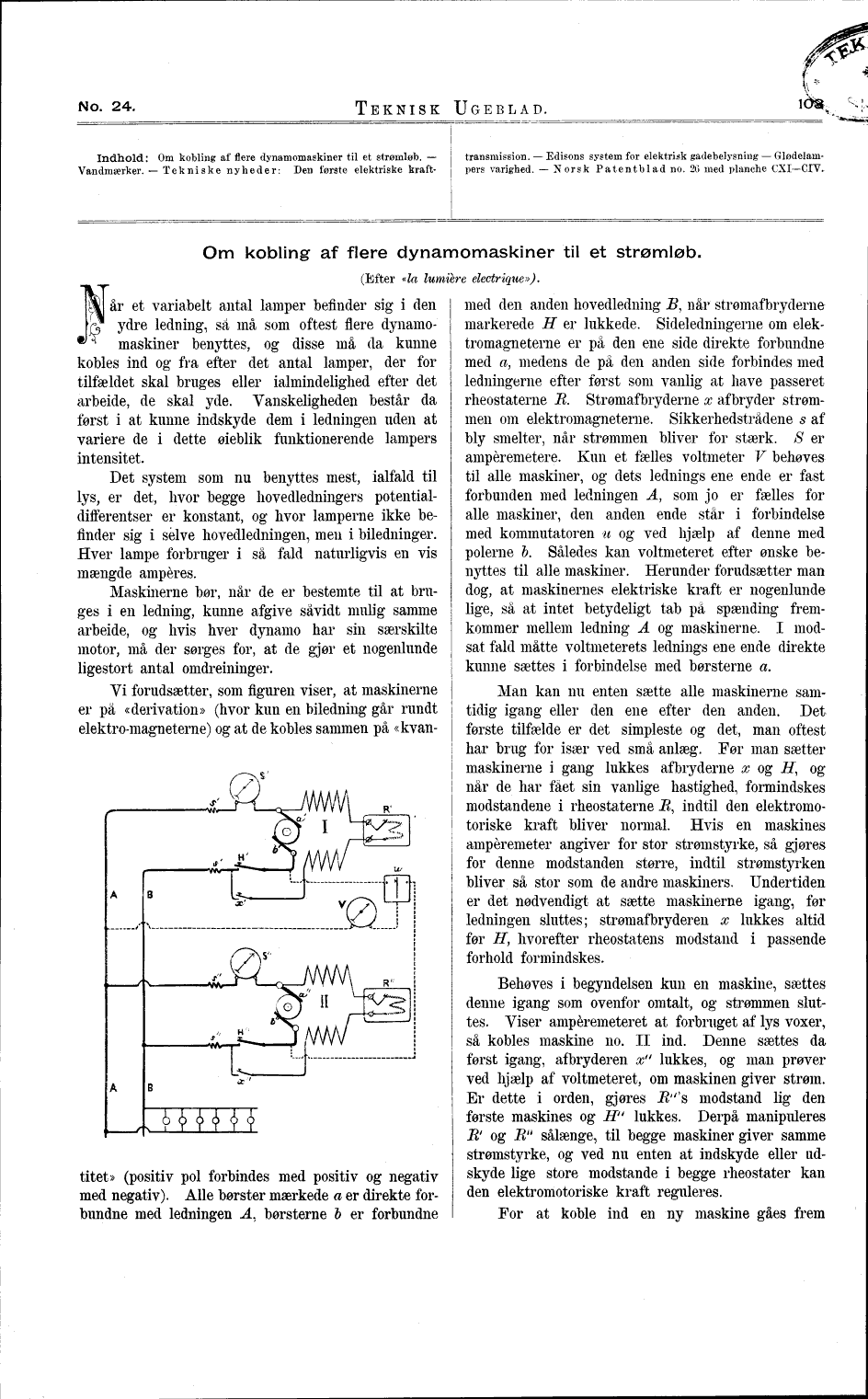

Vi forudsætter, som figuren viser, at maskinerne
er på «derivation» (hvor kun en biledning går rundt
elektromagneterne) og at de kobles sammen på «kvan-
titet» (positiv pol forbindes med positiv og negativ
med negativ). Alle børster mærkede a er direkte
forbundne med ledningen A, børsterne b er forbundne
med den anden hovedledning S, når strømafbryderne
markerede H er lukkede. Sideledningerne om
elektromagneterne er på den ene side direkte forbundne
med a, medens de på den anden side forbindes med
ledningerne efter først som vanlig at have passeret
rheostaterne R. Strømafbryderne x afbryder
strømmen om elektromagneterne. Sikkerhedsrådene s af
bly smelter, når strømmen bliver for stærk. S er
ampéremetere. Kun et fælles voltmeter V behøves
til alle maskiner, og dets lednings ene ende er fast
forbunden med ledningen A, som jo er fælles for
alle maskiner, den anden ende står i forbindelse
med kommutatoren u og ved hjælp af denne med
polerne &. Således kan voltmeteret efter ønske
benyttes til alle maskiner. Herunder forudsætter man
dog, at maskinernes elektriske kraft er nogenlunde
lige, så at intet betydeligt tab på spænding
fremkommer mellem ledning A og maskinerne. I
modsat fald måtte voltmeterets lednings ene ende direkte
kunne sættes i forbindelse med børsterne a.
Man kan nu enten sætte alle maskinerne
samtidig igang eller den ene efter den anden. Det
første tilfælde er det simpleste og det, man oftest
har brug for især ved små anlæg. Før man sætter
maskinerne i gang lukkes afbryderne x og H, og
når de har fået sin vanlige hastighed, formindskes
modstandene i rheostaterne E, indtil den
elektromotoriske kraft bliver normal. Hvis en maskines
amperemeter angiver for stor strømstyrke, så gjøres
for denne modstanden større, indtil strømstyrken
bliver så stor som de andre maskiners. Undertiden
er det nødvendigt at sætte maskinerne igang, før
ledningen sluttes; strømafbryderen x lukkes altid
før H, hvorefter rheostatens modstand i passende
forhold formindskes.
Behøves i begyndelsen kun en maskine, sættes
denne igang som ovenfor omtalt, og strømmen
sluttes. Viser amperemeteret at forbruget af lys voxer,
så kobles maskine no. II ind. Denne sættes da
først igang, afbryderen x" lukkes, og man prøver
ved hjælp af voltmeteret, om maskinen giver strøm.
Er dette i orden, gjøres JS"’s modstand lig den
første maskines og H" lukkes. Derpå manipuleres
E1 og .R" sålænge, til begge maskiner giver samme
strømstyrke, og ved nu enten at indskyde eller
udskyde lige store modstande i begge rheostater kan
den elektromotoriske kraft reguleres.
For at koble ind en ny maskine gåes frem
