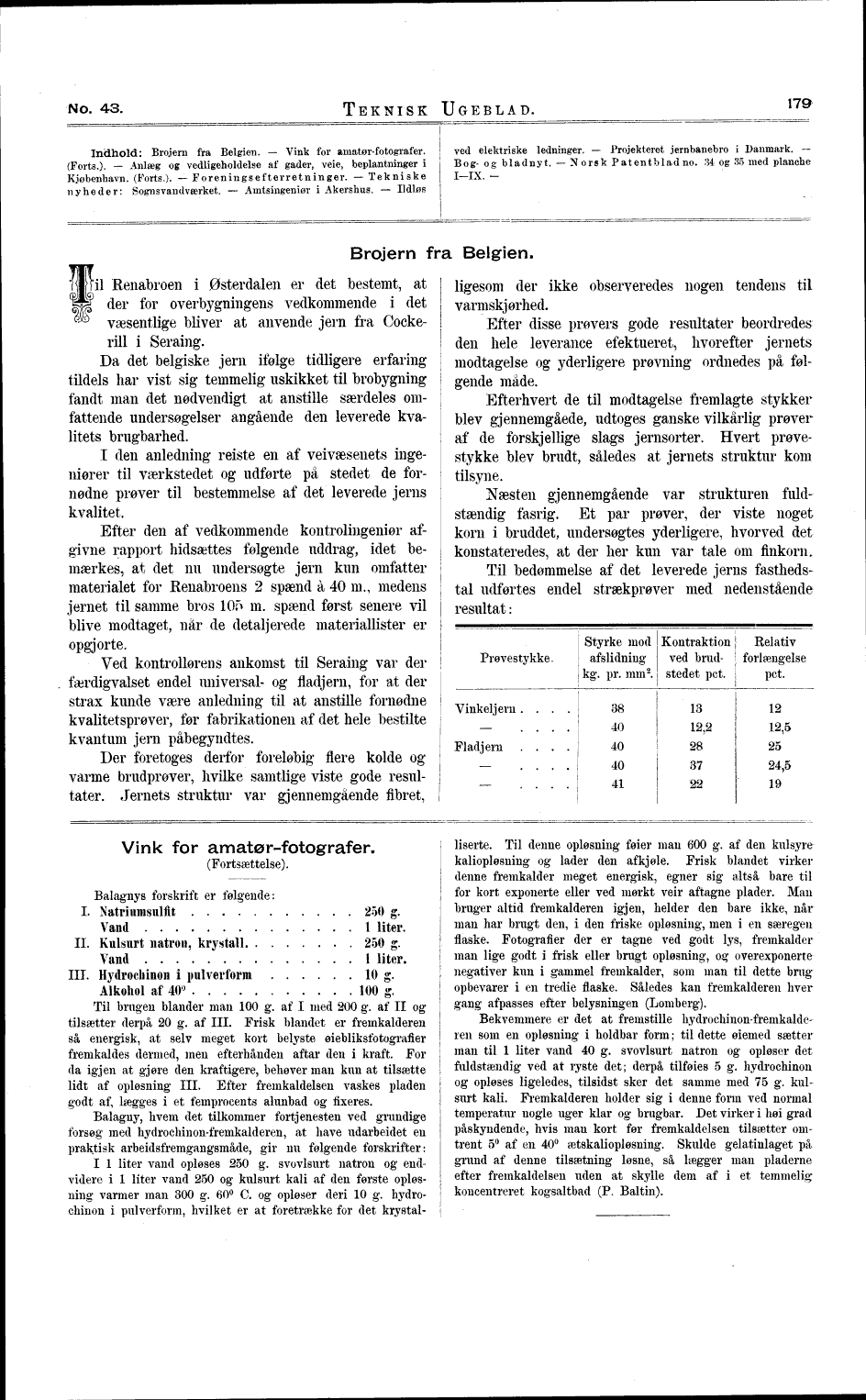

No. 43.
TEKNISK UGEBLAD.
179
Indhold: Brojern fra Belgien. - Vink for amatør-fotografer.
(Forts.). - Anlæg og vedligeholdelse af gader, veie, beplantninger i
Kjøbenhavn. (Forts.). - Foreningsefterretninger. - Tekniske
nyheder: Sognsvandværket. - Amtsingeniør i Akershus. - Ildløs
ved elektriske ledninger. - Projekteret jernbanebro i Danmark. -
Bog- og blå d ny t. - Norsk Patentblad no. 34 og 35 med planche
I-IX. -
Brojern fra Belgien.
l il Renabroen i Østerdalen er det bestemt, at
der for overbygningens vedkommende i det
væsentlige bliver at anvende jern fra
Cocke-rill i Seraing.
Da det belgiske jern ifølge tidligere erfaring
tildels har vist sig temmelig uskikket til brobygning
fandt man det nødvendigt at anstille særdeles
omfattende undersøgelser angående den leverede
kvalitets brugbarhed.
I den anledning reiste en af veivæsenets
ingeniører til værkstedet og udførte på stedet de
fornødne prøver til bestemmelse af det leverede jerns
kvalitet.
Efter den af vedkommende kontrolingeniør
afgivne rapport hidsættes følgende uddrag, idet
bemærkes, at det nu undersøgte jern kun omfatter
materialet for Renabroens 2 spænd a 40 m., medens
jernet til samme bros l OP m. spænd først senere vil
blive modtaget, når de detaljerede materiallister er
opgjorte.
Ved kontrollørens ankomst til Seraing var der
færdigvalset endel universal- og fladjern, for at der
strax kunde være anledning til at anstille fornødne
kvalitetsprøver, før fabrikationen af det hele bestilte
kvantum jern påbegyndtes.
Der foretoges derfor foreløbig flere kolde og
varme brudprøver, hvilke samtlige viste gode
resultater. Jernets struktur var gjennemgående fibret,
ligesom der ikke observeredes nogen tendens til
varmskjørhed.
Efter disse prøvers gode resultater beordredes
den hele leverance efektueret, hvorefter jernets
modtagelse og yderligere prøvning ordnedes på
følgende måde.
Efterhvert de til modtagelse fremlagte stykker
blev gjennemgåede, udtoges ganske vilkårlig prøver
af de forskjellige slags jernsorter. Hvert
prøvestykke blev brudt, således at jernets struktur kom
tilsyne.
Næsten gjennemgående var strukturen
fuld-stændig fasrig. Et par prøver, der viste noget
korn i bruddet, undersøgtes yderligere, hvorved det
konstateredes, at der her kun var tale om finkorn.
Til bedømmelse af det leverede jerns
fastheds-tal udførtes endel strækprøver med nedenstående
resultat:
Styrke mod
Kontraktion
Relativ
Prøvestykke .
afslidning
ved brud-
forlængelse
kg. pr. mm2.
stedet pct.
pct.
Vinkeljera ....
38
13
12
- ....
40
12,2
12,5
Fladjern ....
40
28
25
- .... 40
37
24,5
- .... | 41
22
19
Vink for amatør-fotografer.
(Fortsættelse).
Balagnys forskrift er følgende:
I. N atrium sulfit...........250 g.
Vand..............l liter.
II. Kulsurt natron, krystall........250 g.
Vand..............l liter.
III. Hydrochinon i pulverform......10 g.
Alkohol af 40°...........100 g.
Til brugen blander man 100 g. af I med 200 g. af II og
tilsætter derpå 20 g. af III. Frisk blandet er fremkalderen
så energisk, at selv meget kort belyste øiebliksfotografier
fremkaldes dermed, men efterhånden aftar den i kraft. For
da igjen at gjøre den kraftigere, behøver man kun at tilsætte
lidt af opløsning III. Efter fremkaldelsen vaskes pladen
godt af, lægges i et fernprocents alunbad og fixeres.
Balaguy, hvem det tilkommer fortjenesten ved grundige
forsøg med hydrochinon-fremkalderen, at have udarbeidet en
praktisk arbeidsfremgangsmåde, gir nu følgende forskrifter:
I l liter vand opløses 250 g. svovlsurt natron og
endvidere i l liter vand 250 og kulsurt kali af den første
opløsning varmer man 300 g. 60° C. og opløser deri 10 g.
hydro-chinon i pulverform, hvilket er at foretrække for det krystal-
liserte. Til denne opløsning føier man 600 g. af den kulsyre
kaliopløsning og lader den afkjøle. Frisk blandet virker
denne fremkalder meget energisk, egner sig altså bare til
for kort exponerte eller ved mørkt veir aftagne plader. Man
bruger altid fremkalderen igjen, helder den bare ikke, når
man har brugt den, i den friske opløsning, men i en særegen
flaske. Fotografier der er tagne ved godt lys, fremkalder
man lige godt i frisk eller brugt opløsning, og overexponerte
negativer kun i gammel fremkalder, som man til dette
brug-opbevarer i en tredie flaske. Således kan fremkalderen hver
gang afpasses efter belysningen (Lomberg).
Bekvemmere er det at fremstille
hydrochinon-fremkalderen som en opløsning i holdbar form; til dette Øiemed sætter
man til l liter vand 40 g. svovlsurt natron og opløser det
fuldstændig ved at ryste det; derpå tilføies 5 g. hydrochinon
og opløses ligeledes, tilsidst sker det samme med 75 g.
kulsurt kali. Fremkalderen holder sig i denne form ved normal
temperatur nogle uger klar og brugbar. Det virker i høi grad
påskyndende, hvis man kort før fremkaldelsen tilsætter
omtrent 5° af en 40° ætskaliopløsning. Skulde gelatinlaget på
grund af denne tilsætning løsne, så lægger man pladerne
efter fremkaldelsen uden at skylle dem af i et temmelig
koncentreret kogsaltbad (P. Baltin).
