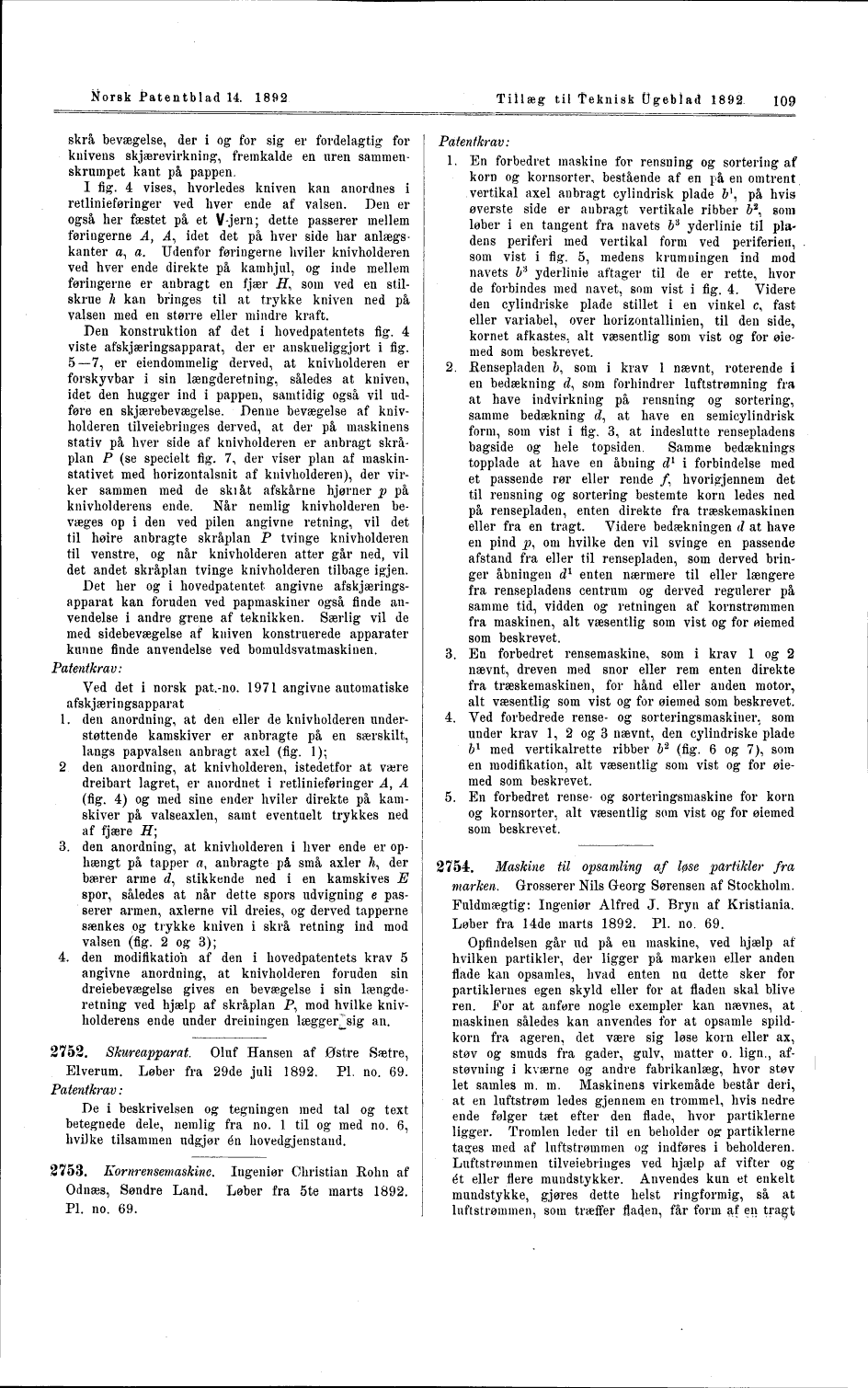

Norsk Patentblad 14. 1892
Tillæg til Teknisk Ügeblad 1892. 109
skrå bevægelse, der i og for sig er fordelagtig for
knivens skjærevirkning, fremkalde en uren sammen-,
skrumpet kant på pappen.
I fig. 4 vises, hvorledes kniven kan anordnes i
retlinieføringer ved hver ende af valsen. Den er
også her fæstet på et V-jern; dette passerer mellem
føringerne A} A^ idet det på hver side har
anlægs-kanter a, a. Udenfor føringerne hviler knivholderen
ved hver ende direkte på kamhjul, og inde mellem
føringerne er anbragt en fjær iJ, som ved en
stil-skrue h kan bringes til at trykke kniven ned på
valsen med en større eller mindre kraft.
Den konstruktion af det i hovedpatentets fig. 4
viste afskjæringsapparat, der er anskueliggjort i fig.
5—7, er eiendommelig derved, at knivholderen er
forskyvbar i sin længderetning, således at kniven,
idet den hugger ind i pappen, samtidig også vil
ud-føre en skjærebevægelse. Denne bevægelse af
knivholderen tilveiebringes derved, at der på maskinens
stativ på hver side af knivholderen er anbragt
skråplan P (se specielt fig. 7, der viser plan af
maskin-stativet med horizontalsnit af knivholderen), der
virker sammen med de skiåt afskårne hjørner p på
knivholderens ende. Når nemlig knivholderen
bevæges op i den ved pilen angivne retning, vil det
til høire anbragte skråplan P tvinge knivholderen
til venstre, og når knivholderen atter går ned, vil
det andet skråplan tvinge knivholderen tilbage igjen.
Det her og i hovedpatentet angivne
afskjæringsapparat kan foruden ved papmaskiner også finde
anvendelse i andre grene af teknikken. Særlig vil de
med sidebevægelse af kniven konstruerede apparater
kunne finde anvendelse ved bomuldsvatmaskinen.
Patentkrav:
Ved det i norsk pat.-no. 1971 angivne automatiske
afskjæringsapparat
1. den anordning, at den eller de knivholderen
under-støttende kamskiver er anbragte på en særskilt,
langs papvalsen anbragt axel (fig. 1);
2 den anordning, at knivholderen, istedetfor at være
dreibart lagret, er anordnet i retlinieføringer A} A
(fig. 4) og med sine ender hviler direkte på
kamskiver på valseaxlen, samt eventuelt trykkes ned
af fjære H;
3. den anordning, at knivholderen i hver ende er
op-hængt på tapper a, anbragte på små axler h, der
bærer arme d, stikkende ned i en kamskives E
spor, således at når dette spors udvigning e
passerer armen, axlerne vil dreies, og derved tapperne
sænkes og trykke kniven i skrå retning ind mod
valsen (fig. 2 og 3);
4. den modifikatioh af den i hovedpatentets krav 5
angivne anordning, at knivholderen foruden sin
dreiebevægelse gives en bevægelse i sin
længderetning ved hjælp af skråplan P, mod hvilke
knivholderens ende under dreiningen lægger^sig an.
2752. Skureapparat. Oluf Hansen af Østre Sætre,
Elverum. Løber fra 29de juli 1892. Pl. no. 69.
Patenikrav:
De i beskrivelsen og tegningen med tal og text
betegnede dele, nemlig fra no. 1 til og med no. 6,
hviJke tilsammen udgjør én hovedgjenstand.
Patent kr av:
1. En forbedret maskine for rensning og sortering af
korn og kornsorter, bestående af en på en omtrent
vertikal axel anbragt cylindrisk plade b\ på hvis
øverste side er anbragt vertikale ribber b2, som
løber i en tangent fra navets bå yderlinie til
pla-dens periferi med vertikal form ved periferien,
som vist i fig. 5, medens krumningen ind mod
navets b’å yderlinie aftager til de er rette, hvor
de forbindes med navet, som vist i fig. 4. Videre
den cylindriske plade stillet i en vinkel c, fast
eller variabel, over horizontallinien, til den side,
kornet afkastes, alt væsentlig som vist og for
øie-med som beskrevet.
2. Eensepladen &, som i krav 1 nævnt, roterende i
en bedækning d, som forhindrer luftstrømning fra
at have indvirkning på rensning og sortering,
samme bedækning d, at have en semicylindrisk
form, som vist i fig. 3, at indeslutte rensepladens
bagside og hele topsiden. Samme bedæknings
topplade at have en åbning dl i forbindelse med
et passende rør eller rende /, hvorigjennem det
til rensning og sortering bestemte korn ledes ned
på rensepladen, enten direkte fra træskemaskinen
eller fra en tragt. Videre bedækningen d at have
en pind p, om hvilke den vil svinge en passende
afstand fra eller til rensepladen, som derved
bringer åbningen dl enten nærmere til eller længere
fra rensepladens centrum og derved regulerer på
samme tid, vidden og retningen af kornstrømmen
fra maskinen, alt væsentlig som vist og for øiemed
som beskrevet.
3. En forbedret rensemaskine, som i krav 1 og 2
nævnt, dreven med snor eller rem enten direkte
fra træskemaskinen, for hånd eller anden motor,
alt væsentlig som vist og for øiemed som beskrevet.
4. Ved forbedrede rense- og sorteringsmaskiner, som
under krav 1, 2 og 3 nævnt, den cylindriske plade
b1 med vertikalrette ribber b2 (åg. 6 og 7), som
en modifikation, alt væsentlig som vist og for
øiemed som beskrevet.
5. En forbedret rense- og sorteringsmaskine for korn
og kornsorter, alt væsentlig som vist og for øiemed
som beskrevet.
2753. Kornrensemaskine. Ingeniør Christian Rohn af
Odnæs, Søndre Land. Løber fra Ste marts 1892.
Pl. no. 69.
2754. Maskine til opsamling af løse partikler fra
marken. Grosserer Nils Georg Sørensen af Stockholm.
Fuldmægtig: Ingeniør Alfred J. Bryn af Kristiania.
Løber fra 14de marts 1892. Pl. no. 69.
Opfindelsen går ud på en maskine, ved hjælp af
hvilken partikler, der ligger på marken eller anden
flade kan opsamles, hvad enten na dette sker for
partiklernes egen skyld eller for at fladen skal blive
ren. For at anføre nogle exempler kan nævnes, at
maskinen således kan anvendes for at opsamle
spild-korn fra ågeren, det være sig løse korn eller ax,
støv og smuds fra gader, gulv, matter o. lign.,
af-støvning i kværne og andre fabrikanlæg, hvor støv
let samles m. m. Maskinens virkemåde består deri,
at en luftstrøm ledes gjennem en trommel, hvis nedre
ende følger tæt efter den flade, hvor partiklerne
ligger. Tromlen leder til en beholder og partiklerne
tages med af luftstrømmen og indføres i beholderen.
Luftstrømmen tilveiebringes ved hjælp af vifter og
ét eller flere mundstykker. Anvendes kun et enkelt
mundstykke, gjøres dette helst ringformig, så at
luftstrømmen, som træffer fladen, får form af en tragt
