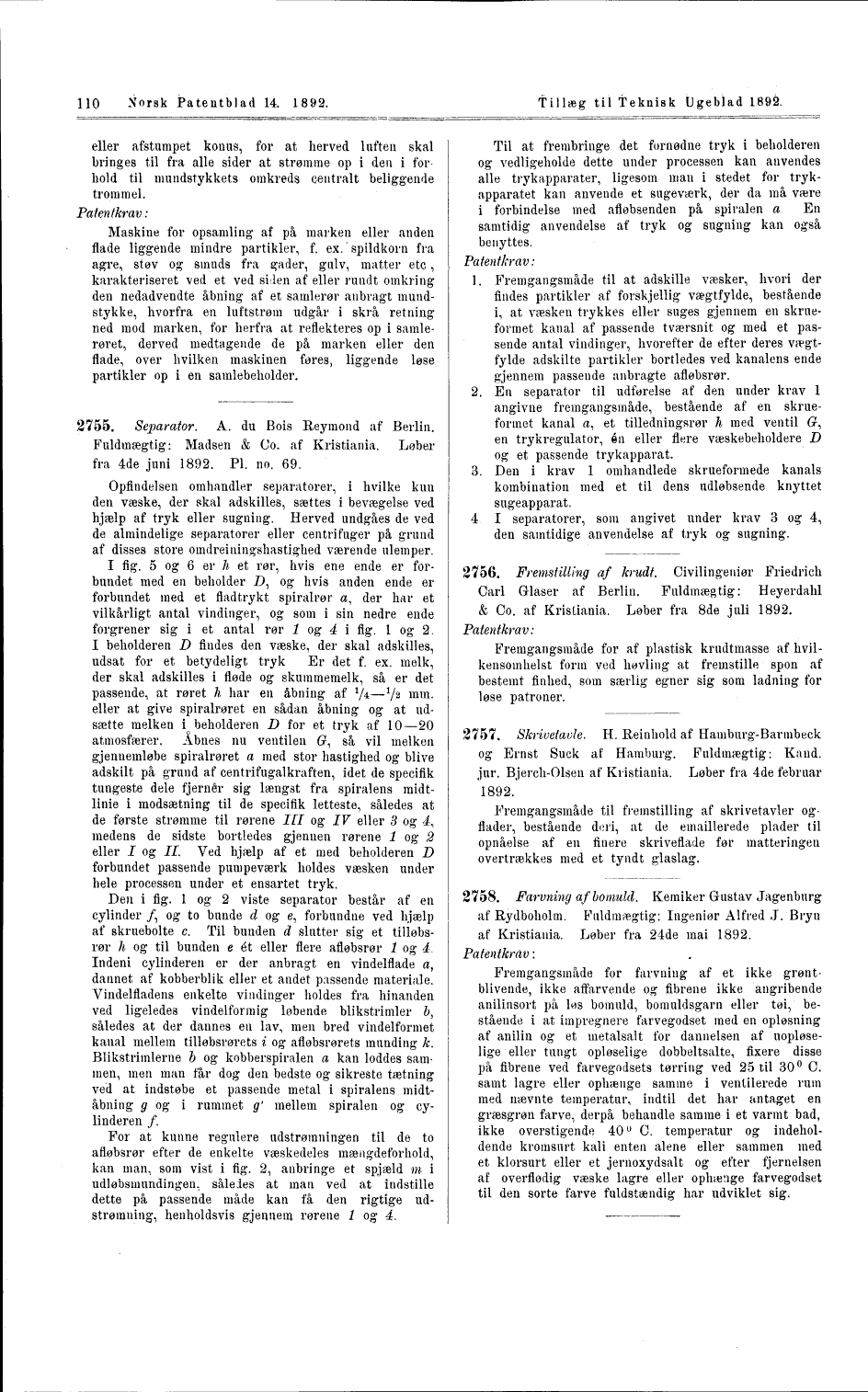

110 Norsk Patentblad 14. 1892.
tillæg til teknisk Dgeblad 1892.
eller afstumpet konus, for at herved luften skal
bringes til fra alle sider at strømme op i den i
forhold til mundstykkets omkreds centralt beliggende
trommel.
Patentkrav:
Maskine for opsamling af på marken eller anden
flade liggende mindre partikler, f. ex.’ spildkorn fra
ågre, støv og smuds fra gader, gulv, matter etc,
karakteriseret ved et ved silen af eller rundt omkring
den nedadvendte åbning af et samlerør anbragt
mund-stykke, hvorfra en luftstrøm udgår i skrå retning
ned mod marken, for herfra at reflekteres op i
samle-røret, derved medtagende de på marken eller den
flade, over hvilken maskinen føres, liggende løse
partikler op i en samlebeholder.
2755. Separator. A. du Bois Reymond af Berlin.
Fuldmægtig: Madsen & Co. af Kristiania. Løber
fra 4de juni 1892. Pl. no. 69.
Opfindelsen omhandler separatorer, i hvilke kun
den væske, der skal adskilles, sættes i bevægelse ved
hjælp af tryk eller sugning. Herved undgåes de ved
de almindelige separatorer eller centrifuger på grund
af disses store omdreiningshastighed værende ulemper.
I fig. 5 og 6 er h et rør, hvis ene ende er
forbundet med en beholder Z), og hvis anden ende er
forbundet med et fladtrykt spiralrør a, der har et
vilkårligt antal vindinger, og som i sin nedre ende
forgrener sig i et antal rør 1 og å i fig. 1 og 2,
I beholderen D findes den væske, der skal adskilles,
udsat for et betydeligt tryk Er det f. ex. melk,
der skal adskilles i fløde og skummemelk, så er det
passende, at røret h har en åbning af 1lU—V2
mm-eller at give spiralrøret en sådan åbning og at
ud-sætte melken io beholderen D for et tryk af 10—20
atmosfærer. Åbnes nu ventilen 6r, så vil melken
gjennemløbe spiralrøret a med stor hastighed og blive
adskilt på grund af centrifugalkraften, idet de specifik
tungeste dele fjerner sig længst fra spiralens
midt-linie i modsætning til de specifik letteste, således at
de første strømme til rørene III og IV eller 3 og 4,
medens de sidste bortledes gjenuen rørene 1 og 2
eller I og IL Ved hjælp af et med beholderen D
forbundet passende pumpeværk holdes væsken under
hele processen under et ensartet tryk.
Den i fig. 1 og 2 viste separator består af en
cylinder /, og to bunde d og e, forbundne ved hjælp
af skruebolte c. Til bunden d slutter sig et
tiliøbs-rør h og til bunden e ét eller flere afløbsrør 1 og 4,
Indeni cylinderen er der anbragt en vindelflade a,
dannet af kobberblik eller et andet passende materiale.
Vindelfladens enkelte vindinger holdes fra hinanden
ved ligeledes vindelformig løbende blikstrimler b,
således at der dannes en lav, men bred vindelformet
kanal mellem tilløbsrørets i og afløbsrørets munding k.
Blikstrimlerne b og kobberspiralen a kan loddes
sammen, men man får dog den bedste og sikreste tætning
ved at indstøbe et passende metal i spiralens
midt-åbning g og i rummet g’ mellem spiralen og
cylinderen /.
For at kunne regulere udstrømningen til de to
afløbsrør efter de enkelte væskedeles mængdeforhold,
kan man, som vist i fig. 2, anbringe et spjæld m i
udløbsmundingen, således at man ved at indstille
dette på passende made kan få den rigtige
ud-strømning, henholdsvis gjennem rørene 1 og é.
Til at frembringe det fornødne tryk i beholderen
og vedligeholde dette under processen kan anvendes
alle tryk apparater, ligesom man i stedet for
tryk-apparatet kan anvende et sugeværk, der da må være
i forbindelse med afløbsenden på spiralen a En
samtidig anvendelse af tryk og sugning kan også
benyttes.
Patentkrav:
1. Fremgangsmåde til at adskille væsker, hvori der
findes partikler af forskjellig vægtfylde, bestående
i, at væsken trykkes eller suges gjennem en
skrue-formet kanal af passende tværsnit og med et
passende antal vindinger, hvorefter de efter deres
vægtfylde adskilte partikler bortledes ved kanalens ende
gjennem passende anbragte afløbsrør.
2. En separator til udførelse af den under krav 1
angivne fremgangsmåde, bestående af en
skrue-forrnet kanal a, et tilledningsrør h med ventil 6r,
en trykregulator, én eller flere væskebeholdere D
og et passende trykapparat.
3. Den i krav 1 omhandlede skrueformede kanals
kombination med et til dens udløbsende knyttet
sugeapparat.
4 I separatorer, som angivet under krav 3 og 4,
den samtidige anvendelse af tryk og sugning.
2756. Fremstilling af krudt. Civilingeniør Friedrich
Carl Glaser af Berlin. Fuldmægtig: Heyerdahl
& Co. af Kristiania. Løber fra 8de juli 1892.
Patentkrav:
Fremgangsmåde for af plastisk krudtmasse af
hvil-kensomhelst form ved høvling at fremstille spon af
bestemt finhed, som særlig egner sig som ladning for
løse patroner.
2757. Skrivetavle. H. Reinhold af Hamburg-Barmbeck
og Ernst Suck af Hamburg. Fuldmægtig: Kand.
jur. Bjerch-Olsen af Kristiania. Løber fra 4de februar
1892.
Fremgangsmåde til fremstilling af skrivetavler
og-flader, bestående deri, at de emaillerede plader til
opnåelse af en finere skriveflade før matteringen
overtrækkes med et tyndt glaslag.
2758. Farvning af’bomuld. Kemiker Gustav Jagenburg
af Rydboholm. Fuldmægtig: Ingeniør Alfred J. Bryn
af Kristiania. Løber fra 24de mai 1892.
Patentkrav:
Fremgangsmåde for farvning af et ikke
grønt-blivende, ikke affarvende og fibrene ikke angribende
anilinsort på løs bomuld, bomuldsgarn eller tøi,
bestående i at impregnere farvegodset med en opløsning
af anilin og et metalsalt for dannelsen af
uopløse-lige eller tungt opløselige dobbeltsalte, fixere disse
på fibrene ved farvegodsets tørring ved 25 til 30° C.
samt lagre eller ophænge samme i ventilerede rum
med nævnte temperatur, indtil det har antaget en
græsgrøn farve, derpå behandle samme i et varmt bad,
ikke overstigende 40° C. temperatur og
indehol-dende kromsurt kali enten alene eller sammen med
et klorsurt eller et jernoxydsalt og efter fjernelsen
af overflødig væske lagre eller ophænge farvegodset
til den sorte farve fuldstændig har udviklet sig.
