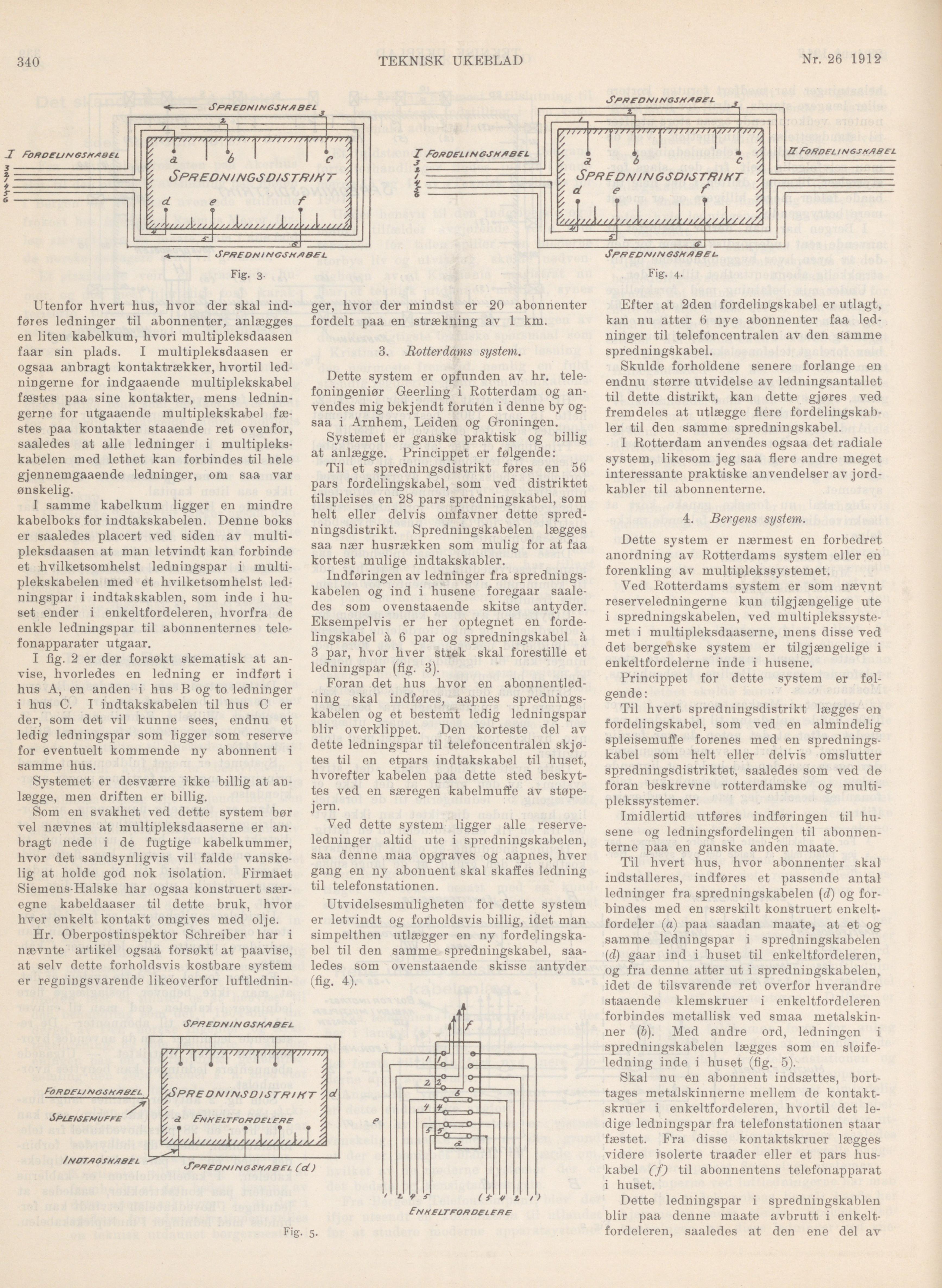

Utenfor hvert hus, hvor der skal
indføres ledninger til abonnenter, anlægges
en liten kabelkum, hvori multipleksdaasen
faar sin plads. I multipleksdaasen er
ogsaa anbragt kontaktrækker, hvortil
ledningerne for indgaaende multiplekskabel
fæstes paa sine kontakter, mens
ledningerne for utgaaende multiplekskabel
fæstes paa kontakter staaende ret ovenfor,
saaledes at alle ledninger i
multipleks-kabelen med lethet kan forbindes til hele
gjennemgaaende ledninger, om saa var
ønskelig.
1 samme kabelkum ligger en mindre
kabelboks for indtakskabelen. Denne boks
er saaledes placert ved siden av
multipleksdaasen at man letvindt kan forbinde
et hvilketsomhelst ledningspar i
multi-plekskabelen med et hvilketsomhelst
ledningspar i indtakskablen, som inde i
huset ender i enkeltfordeleren, hvorfra de
enkle ledningspar til abonnenternes
telefonapparater utgaar.
I fig. 2 er der forsøkt skematisk at
anvise, hvorledes en ledning er indført i
hus A, en anden i hus B og to ledninger
i hus C. I indtakskabelen til hus C er
der, som det vil kunne sees, endnu et
ledig ledningspar som ligger som reserve
for eventuelt kommende ny abonnent i
samme hus.
Systemet er desværre ikke billig at
anlægge, men driften er billig.
Som en svakhet ved dette system bør
vel nævnes at multipleksdaaserne er
anbragt nede i de fugtige kabelkummer,
hvor det sandsynligvis vil falde
vanskelig at holde god nok isolation. Firmaet
Siemens-Halske har ogsaa konstruert
særegne kabeldaaser til dette bruk, hvor
hver enkelt kontakt omgives med olje.
Hr. Oberpostinspektor Schreiber har i
nævnte artikel ogsaa forsøkt at paavise,
at selv dette forholdsvis kostbare system
er regningsvarende likeoverfor
luftlednin
Fig. 5-
ger, hvor der mindst er 20 abonnenter
fordelt paa en strækning av 1 km.
3. Rotterdams system.
Dette system er opfunden av hr.
telefoningeniør Geerling i Rotterdam og
anvendes mig bekjendt foruten i denne by
ogsaa i Arnhem, Leiden og Groningen.
Systemet er ganske praktisk og billig
at anlægge. Princippet er følgende:
Til et spredningsdistrikt føres en 56
pars fordelingskabel, som ved distriktet
tilspleises en 28 pars spredningskabel, som
helt eller delvis omfavner dette
spredningsdistrikt. Spredningskabelen lægges
saa nær husrækken som mulig for at faa
kortest mulige indtakskabler.
Indføringen av ledninger fra
spredningskabelen og ind i husene foregaar
saaledes som ovenstaaende skitse antyder.
Eksempelvis er her optegnet en
fordelingskabel à 6 par og spredningskabel à
3 par, hvor hver strek skal forestille et
ledningspar (fig. 3).
Foran det hus hvor en
abonnentledning skal indføres, aapnes
spredningskabelen og et bestemt ledig ledningspar
biir overklippet. Den korteste del av
dette ledningspar til telefoncentralen
skjøtes til en etpars indtakskabel til huset,
hvorefter kabelen paa dette sted
beskyttes ved en særegen kabelmuffe av
støpejern.
Ved dette system ligger alle
reserveledninger altid ute i spredningskabelen,
saa denne maa opgraves og aapnes, hver
gang en ny abonuent skal skaffes ledning
til telefonstationen.
Utvidelsesmuligheten for dette system
er letvindt og forholdsvis billig, idet man
simpelthen utlægger en ny
fordelingskabel til den samme spredningskabel,
saaledes som ovenstaaende skisse antyder
(Ag- 4).
Efter at 2den fordelingskabel er utlagt,
kan nu atter 6 nye abonnenter faa
ledninger til telefoncentralen av den samme
spredningskabel.
Skulde forholdene senere forlange en
endnu større utvidelse av ledningsantallet
til dette distrikt, kan dette gjøres ved
fremdeles at utlægge flere
fordelingskabler til den samme spredningskabel.
I Rotterdam anvendes ogsaa det radiale
system, likesom jeg saa flere andre meget
interessante praktiske anvendelser av
jordkabler til abonnenterne.
4. Bergens system.
Dette system er nærmest en forbedret
anordning av Rotterdams system eller en
forenkling av multiplekssystemet.
Ved Rotterdams system er som nævnt
reserveledningerne kun tilgjængelige ute
i spredningskabelen, ved
multiplekssystemet i multipleksdaaserne, mens disse ved
det bergenske system er tilgjængelige i
enkeltfordelerne inde i husene.
Princippet for dette system er
følgende:
Til hvert spredningsdistrikt lægges en
fordelingskabel, som ved en almindelig
spleisemuffe forenes med en
spredningskabel som helt eller delvis omslutter
spredningsdistriktet, saaledes som ved de
foran beskrevne rotterdamske og
multi-plekssystemer.
Imidlertid utføres indføringen til
husene og ledningsfordelingen til
abonnenterne paa en ganske anden maate.
Til hvert hus, hvor abonnenter skal
indstalleres, indføres et passende antal
ledninger fra spredningskabelen (d) og
forbindes med en særskilt konstruert
enkeltfordeler (a) paa saadan maate, at et og
samme ledningspar i spredningskabelen
(d) gaar ind i huset til enkeltfordeleren,
og fra denne atter ut i spredningskabelen,
idet de tilsvarende ret overfor hverandre
staaende klemskruer i enkeltfordeleren
forbindes metallisk ved smaa
metalskinner (fe). Med andre ord, ledningen i
spredningskabelen lægges som en
sløife-ledning inde i huset (fig. 5).
Skal nu en abonnent indsættes,
borttages metalskinnerne mellem de
kontaktskruer i enkeltfordeleren, hvortil det
ledige ledningspar fra telefonstationen staar
fæstet. Fra disse kontaktskruer lægges
videre isolerte traader eller et pars
huskabel (f) til abonnentens telefonapparat
i huset.
Dette ledningspar i spredningskablen
biir paa denne maate avbrutt i
enkeltfordeleren, saaledes at den ene del av
