492

TEKNISK UKEBLAD

Nr. 38 1912

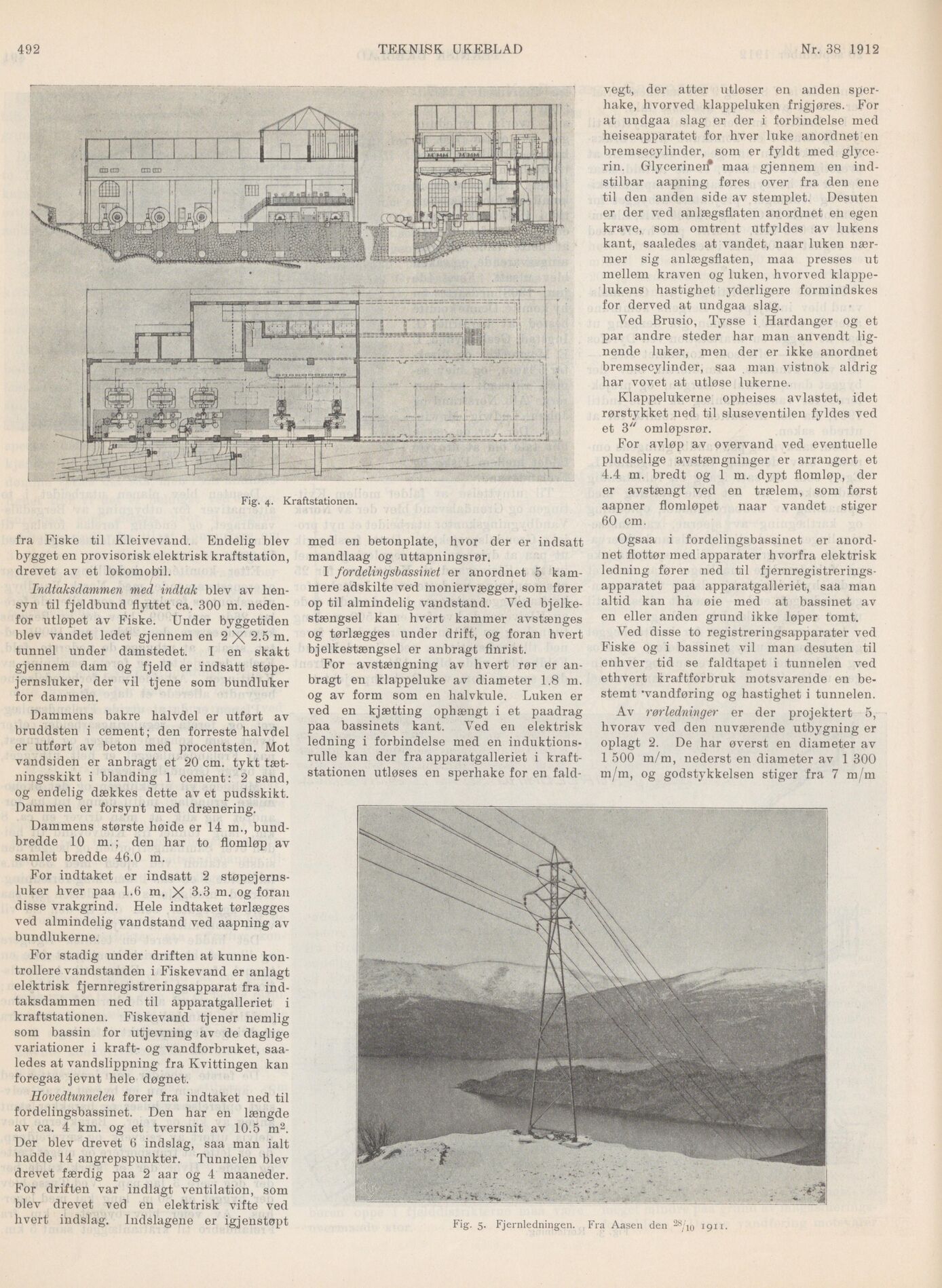

Fig. 4. Kraftstationen.

vegt, der atter utløser en anden
sper-hake, hvorved klappeluken frigjøres. For
at undgaa slag er der i forbindelse med
helseapparatet for hver luke anordnet en
bremsecylinder, som er fyldt med
glycerin. Glycerinen* maa gjennem en
indstilbar aapning føres over fra den ene
til den anden side av stemplet. Desuten
er der ved anlægsflaten anordnet en egen
krave, som omtrent utfyldes av lukens
kant, saaledes at vandet, naar luken
nærmer sig anlægsflaten, maa presses ut
mellem kraven og luken, hvorved
klappe-lukens hastighet yderligere formindskes
for derved at undgaa slag.

Ved Brusio, Tysse i Hardanger og et
par andre steder har man anvendt
lignende luker, men der er ikke anordnet
bremsecylinder, saa man vistnok aldrig
har vovet at utløse lukerne.

Klappelukerne opheises avlastet, idet
rørstykket ned til sluse ventil en fyldes ved
et 3" omløpsrør.

For avløp av overvand ved eventuelle
pludselige avstængninger er arrangert et
4.4 m. bredt og 1 m. dypt flomløp, der
er avstængt ved en trælem, som først
aapner flomløpet naar vandet stiger
60 cm.

fra Fiske til Kleivevand. Endelig blev
bygget en provisorisk elektrisk kraftstation,
drevet av et lokomobil.

Indtaksdammen med indtak blev av
hensyn til fjeldbund flyttet ca. 300 m.
nedenfor utløpet av Fiske. Under byggetiden
blev vandet ledet gjennem en 2 X 2.5 m.
tunnel under damstedet. I en skakt
gjennem dam og fjeld er indsatt
støpe-jernsluker, der vil tjene som bundluker
for dammen.

Dammens bakre halvdel er utført av
bruddsten i cement; den forreste halvdel
er utført av beton med procentsten. Mot
vandsiden er anbragt et 20 cm. tykt
tætningsskikt i blanding 1 cement: 2 sand,
og endelig dækkes dette av et pudsskikt.
Dammen er forsynt med drænering.

Dammens største høide er 14 m.,
bundbredde 10 m.; den har to flomløp av
samlet bredde 46.0 m.

For indtaket er indsatt 2
støpejerns-luker hver paa 1.6 m. X 3.3 m. og foran
disse vrakgrind. Hele indtaket tørlægges
ved almindelig vandstand ved aapning av
bundlukerne.

For stadig under driften at kunne
kontrollere vandstanden i Fiskevand er anlagt
elektrisk fjernregistreringsapparat fra
indtaksdammen ned til apparatgalleriet i
kraftstationen. Fiskevand tjener nemlig
som bassin for utjevning av de daglige
variationer i kraft- og vandforbruket,
saaledes at vandslippning fra Kvittingen kan
foregaa jevnt hele døgnet.

Hovedtunnelen fører fra indtaket ned til
fordelingsbassinet. Den har en længde
av ca. 4 km. og et tversnit av 10.5 m2.
Der blev drevet 6 indslag, saa man ialt
hadde 14 angrepspunkter. Tunnelen blev
drevet færdig paa 2 aar og 4 maaneder.
For driften var indlagt ventilation, som
blev drevet ved en elektrisk vifte ved
hvert indslag. Indslagene er igjenstøpt

med en betonplate, hvor der er indsatt
mandlaag og uttapningsrør.

I fordelingsbassinet er anordnet 5
kammere adskilte ved moniervægger, som fører
op til almindelig vandstand. Ved
bjelke-stængsel kan hvert kammer avstænges
og tørlægges under drift, og foran hvert
bjelkestængsel er anbragt finrist.

For avstængning av hvert rør er
anbragt en klappeluke av diameter 1.8 m.
og av form som en halvkule. Luken er
ved en kjætting ophængt i et paadrag
paa bassinets kant. Ved en elektrisk
ledning i forbindelse med en
induktionsrulle kan der fra apparatgalleriet i
kraftstationen utløses en sperhake for en fald-

Fig. 5. Fjernledningen. Fra Aasen den 3s/io 1911.

Ogsaa i fordelingsbassinet er
anordnet flottør med apparater hvorfra elektrisk
ledning fører ned til
fjernregistrerings-apparatet paa apparatgalleriet, saa man
altid kan ha øie med at bassinet av
en eller anden grund ikke løper tomt.

Ved disse to registreringsapparater ved
Fiske og i bassinet vil man desuten til
enhver tid se faldtapet i tunnelen ved
ethvert kraftforbruk motsvarende en
bestemt ‘vandføring og hastighet i tunnelen.

Av rørledninger er der projektert 5,
hvorav ved den nuværende utbygning er
oplagt 2. De har øverst en diameter av
1 500 m/m, nederst en diameter av 1 300
m/m, og godstykkelsen stiger fra 7 m/m
