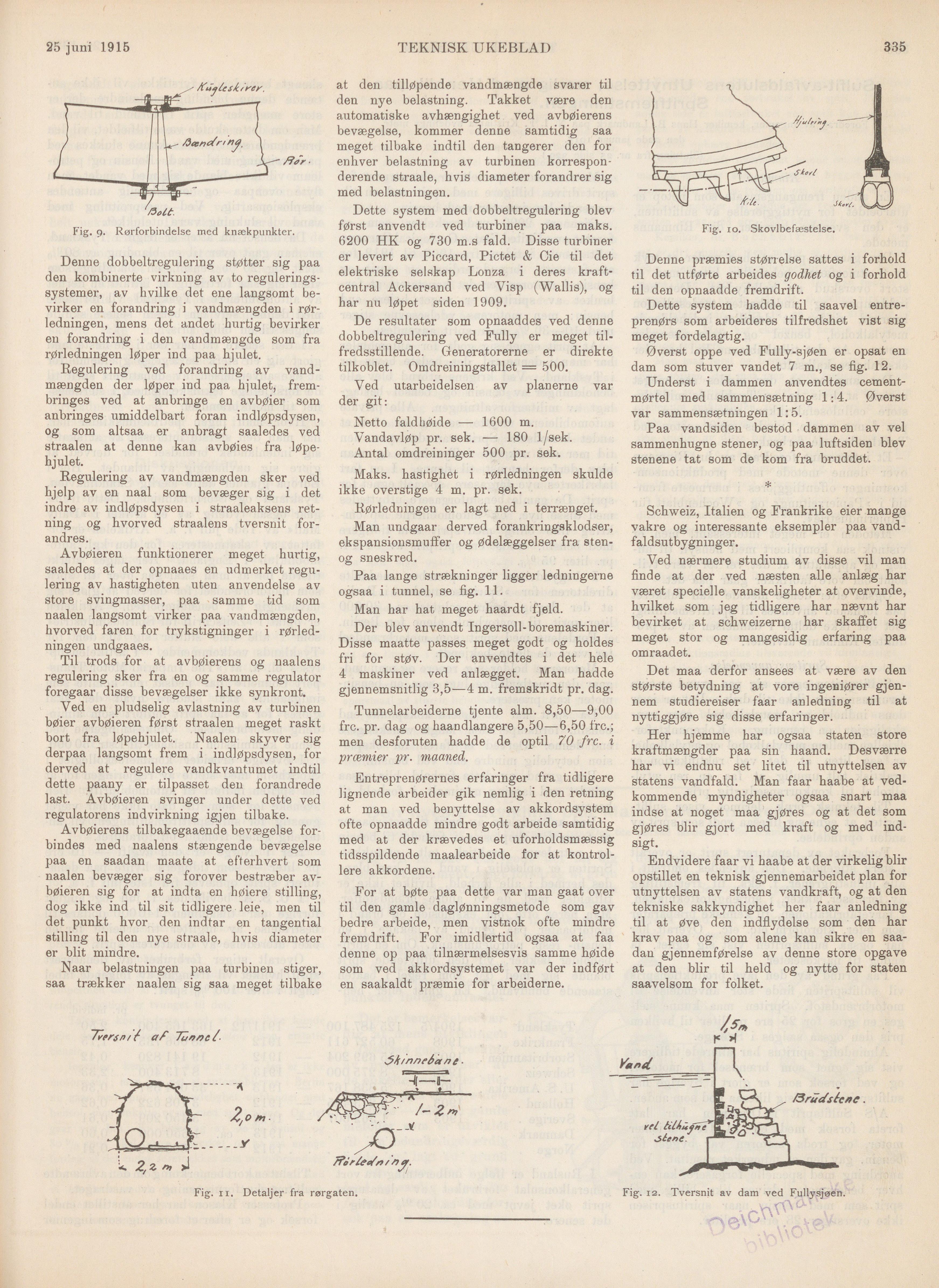

25 juni 1915
TEKNISK UKEBLAD
335
Fig. 9. Rørforbindelse med knækpunkter.
Denne dobbeltregulering støtter sig paa
den kombinerte virkning av to
reguleringssystemer, av hvilke det ene langsomt
bevirker en forandring i vandmængden i
rørledningen, mens det andet hurtig bevirker
en forandring i den vandmængde som fra
rørledningen løper ind paa hjulet.
Regulering ved forandring av
vandmængden der løper ind paa hjulet,
frembringes ved at anbringe en avbøier som
anbringes umiddelbart foran indløpsdysen,
og som altsaa er anbragt saaledes ved
straalen at denne kan avbøies fra
løpehjul et.
Regulering av vandmængden sker ved
hjelp av en naal som bevæger sig i det
indre av indløpsdysen i straaleaksens
retning og hvorved straalens tversnit
forandres.
Avbøieren funktionerer meget hurtig,
saaledes at der opnaaes en udmerket
regulering av hastigheten uten anvendelse av
store svingmasser, paa samme tid som
naalen langsomt virker paa vandmængden,
hvorved faren for trykstigninger i
rørledningen undgaaes.
Til trods for at avbøierens og naalens
regulering sker fra en og samme regulator
foregaar disse bevægelser ikke synkront.
Ved en pludselig avlastning av turbinen
bøier avbøieren først straalen meget raskt
bort fra løpehjulet. Naalen skyver sig
derpaa langsomt frem i indløpsdysen, for
derved at regulere vandkvantumet indtil
dette paany er tilpasset den forandrede
last. Avbøieren svinger under dette ved
regulatorens indvirkning igjen tilbake.
Avbøierens tilbakegaaende bevægelse
forbindes med naalens stængende bevægelse
paa en saadan maate at efterhvert som
naalen bevæger sig forover bestræber
avbøieren sig for at indta en høiere stilling,
dog ikke ind til sit tidligere leie, men til
det punkt hvor den indtar en tangential
stilling til den nye straale, hvis diameter
er blit mindre.
Naar belastningen paa turbinen stiger,
saa trækker naalen sig saa meget tilbake
at den tilløpende vandmængde svarer til
den nye belastning. Takket være den
automatiske avhængighet ved avbøierens
bevægelse, kommer denne samtidig saa
meget tilbake indtil den tangerer den for
enhver belastning av turbinen
korresponderende straale, hvis diameter forandrer sig
med belastningen.
Dette system med dobbeltregulering blev
først anvendt ved turbiner paa maks.
6200 HK og 730 m.s fald. Disse turbiner
er levert av Piccard, Pietet & Cie til det
elektriske seiskap Lonza i deres
kraftcentral Ackersand ved Visp (Wallis), og
har nu løpet siden 1909.
De resultater som opnaaddes ved denne
dobbeltregulering ved Fully er meget
tilfredsstillende. Generatorerne er direkte
tilkoblet. Omdreiningstallet = 500.
Ved utarbeidelsen av planerne var
der git:
Netto faldbøide — 1600 m.
Vandavløp pr. sek. — 180 1/sek.
Antal omdreininger 500 pr. sek.
Maks. hastighet i rørledningen skulde
ikke overstige 4 m. pr. sek.
Rørledningen er lagt ned i terrænget.
Man undgaar derved forankringsklodser,
ekspansionsmuffer og ødelæggelser fra
sten-og sneskred.
Paa lange strækninger ligger ledningerne
ogsaa i tunnel, se fig. 11.
Man har hat meget haardt fjeld.
Der blev anvendt Ingersoll-boremaskiner.
Disse maatte passes meget godt og holdes
fri for støv. Der anvendtes i det hele
4 maskiner ved anlægget. Man hadde
gjennemsnitlig 3,5—4 m. fremskridt pr. dag.
Tunnelarbeiderne tjente alm. 8,50—9,00
frc. pr. dag og haandlangere 5,50—6,50 frc.;
men desforuten hadde de optil 70 frc. i
præmier pr. maaned.
Entreprenørernes erfaringer fra tidligere
lignende arbeider gik nemlig i den retning
at man ved benyttelse av akkordsystem
ofte opnaadde mindre godt arbeide samtidig
med at der krævedes et uforholdsmæssig
tidsspildende maalearbeide for at
kontrollere akkordene.
For at bøte paa dette var man gaat over
til den gamle daglønningsmetode som gav
bedre arbeide, men vistnok ofte mindre
fremdrift. For imidlertid ogsaa at faa
denne op paa tilnærmelsesvis samme høide
som ved akkordsystemet var der indført
en saakaldt præmie for arbeiderne.
Fig. 10. Skovlbefæstelse.
Denne præmies størrelse sattes i forhold
til det utførte arbeides godhet og i forhold
til den opnaadde fremdrift.
Dette system hadde til saavel
entreprenørs som arbeideres tilfredshet vist sig
meget fordelagtig.
Øverst oppe ved Fully-sjøen er opsat en
dam som stuver vandet 7 m., se fig. 12.
Underst i dammen anvendtes
cementmørtel med sammensætning 1: 4. Øverst
var sammensætningen 1:5.
Paa vandsiden bestod dammen av vel
sammenhugne stener, og paa luftsiden blev
stenene tat som de kom fra bruddet.
