30 juli 1915
TEKNISK UKEBLAD
389
maate blev imidlertid opgit efter en lang
række forsøk, da det var umulig at
forhindre jernet fra at bli besmittet. Hvis
diglerne sattes løse i ovnen, blev jernet
saa oksydert at det gik istykker under
smedningen, og begravedes diglerne i knust
kul eller grafit efter Burgess’ metode,
optok jernet forholdsvis store mængder
kulstof, fra 0,05 pct. til 0,15 pct.
For at undgaa disse vanskeligheter
forarbeidedes paa avdelingens verksted
en vacuum ovn efter Arsem modellen,
fig. 1 og 2. De indvendige dele bestaar
udelukkende av grafit dreiet av
grafitelektroder med undtagelse av de
vand-avkjølede kobberrør som tjener baade til
ophængning av grafitdelene og til at lede
den elektriske strøm til enderne av
mot-standsspiralen. Den hule cylinder som
omgir spiralen er fyldt med pulverisert
grafit og tjener som en skjærm for
straa-lerne fra spiralen. Beholderen er helt av
staal med lufttætte sammenføininger, saa
at en geryck vacuumpumpe er istand
til at vedlikeholde et absolut tryk paa
2 til 5 mm. kviksølv med 500 til 600
gram smeltet jern i ovnen. Jernets
tilstand i diglen kan iagttages gjennem et
vindu i toppen av ovnen.
De resultater som er opnaadd med
denne ovn tiltrods for at de ikke er saa
konsekvente som ønskelig kunde være,
er i det store og hele tat meget
tilfredsstillende; og jeg tror trygt at kunne si
at de har aapnet en ny vei for de
fremtidige undersøkelser av jernets magnetiske
egenskaper. Det maa erindres i
forbindelse med disse resultater at
undersøkeiserne nødvendigvis er utført med for-

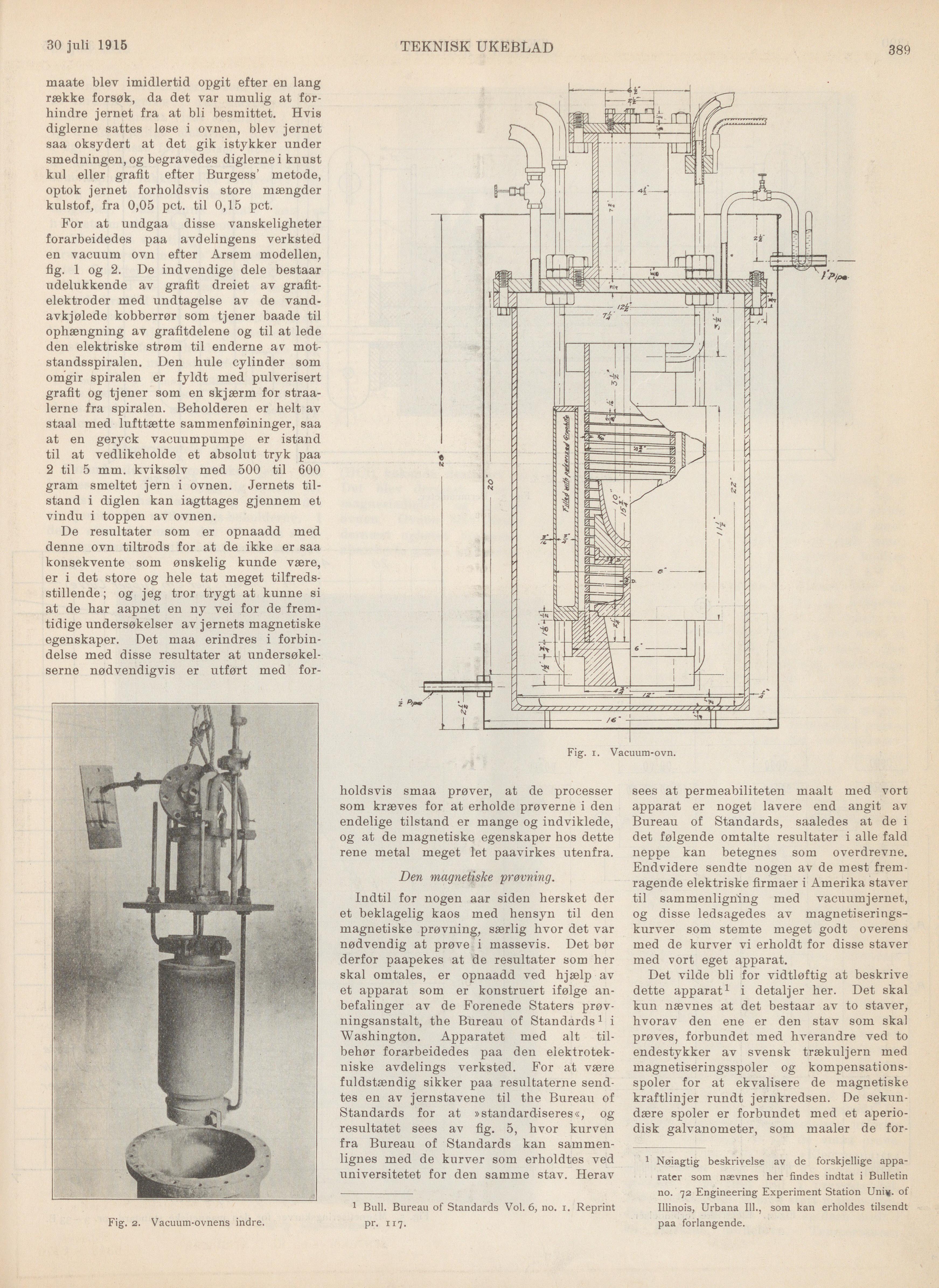

Fig. i. Vacuum-ovn.
holdsvis smaa prøver, at de processer
som kræves for at erholde prøverne i den
endelige tilstand er mange og indviklede,
og at de magnetiske egenskaper hos dette
rene metal meget let paavirkes utenfra.
Den magnetiske prøvning.
Indtil for nogen aar siden hersket der
et beklagelig kaos med hensyn til den
magnetiske prøvning, særlig hvor det var
nødvendig at prøve i massevis. Det bør
derfor paapekes at de resultater som her
skal omtales, er opnaadd ved hjælp av
et apparat som er konstruert ifølge
anbefalinger av de Forenede Staters
prøvningsanstalt, the Bureau of Standards1 i
Washington. Apparatet med alt
tilbehør forarbeidedes paa den
elektrotekniske avdelings verksted. For at være
fuldstændig sikker paa resultaterne
sendtes en av jernstavene til the Bureau of
Standards for at »standardiseres«, og
resultatet sees av fig. 5, hvor kurven
fra Bureau of Standards kan
sammenlignes med de kurver som erholdtes ved
universitetet for den samme stav. Herav
1 Bull. Bureau of Standards Vol. 6, no. i. Reprint
pr. 117.
sees at permeabiliteten maalt med vort
apparat er noget lavere end angit av
Bureau of Standards, saaledes at de i
det følgende omtalte resultater i alle fald
neppe kan betegnes som overdrevne.
Endvidere sendte nogen av de mest
fremragende elektriske firmaer i Amerika staver
til sammenligning med vacuumjernet,
og disse ledsagedes av
magnetiseringskurver som stemte meget godt overens
med de kurver vi erholdt for disse staver
med vort eget apparat.
Det vilde bli for vidtløftig at beskrive
dette apparat1 i detaljer her. Det skal
kun nævnes at det bestaar av to staver,
hvorav den ene er den stav som skal
prøves, forbundet med hverandre ved to
endestykker av svensk trækuljern med
magnetiseringsspoler og
kompensationsspoler for at ekvalisere de magnetiske
kraftlinjer rundt jernkredsen. De
sekundære spoler er forbundet med et
aperiodisk galvanometer, som maaler de for-
1 Nøiagtig beskrivelse av de forskjellige
apparater som nævnes ber findes indfat i Bulletin
no. 72 Engineering Experiment Station Uni«. of
Illinois, Urbana 111., som kan erholdes tilsendt
paa forlangende.
Fig. 2. Vacuum-ovnens indre.
