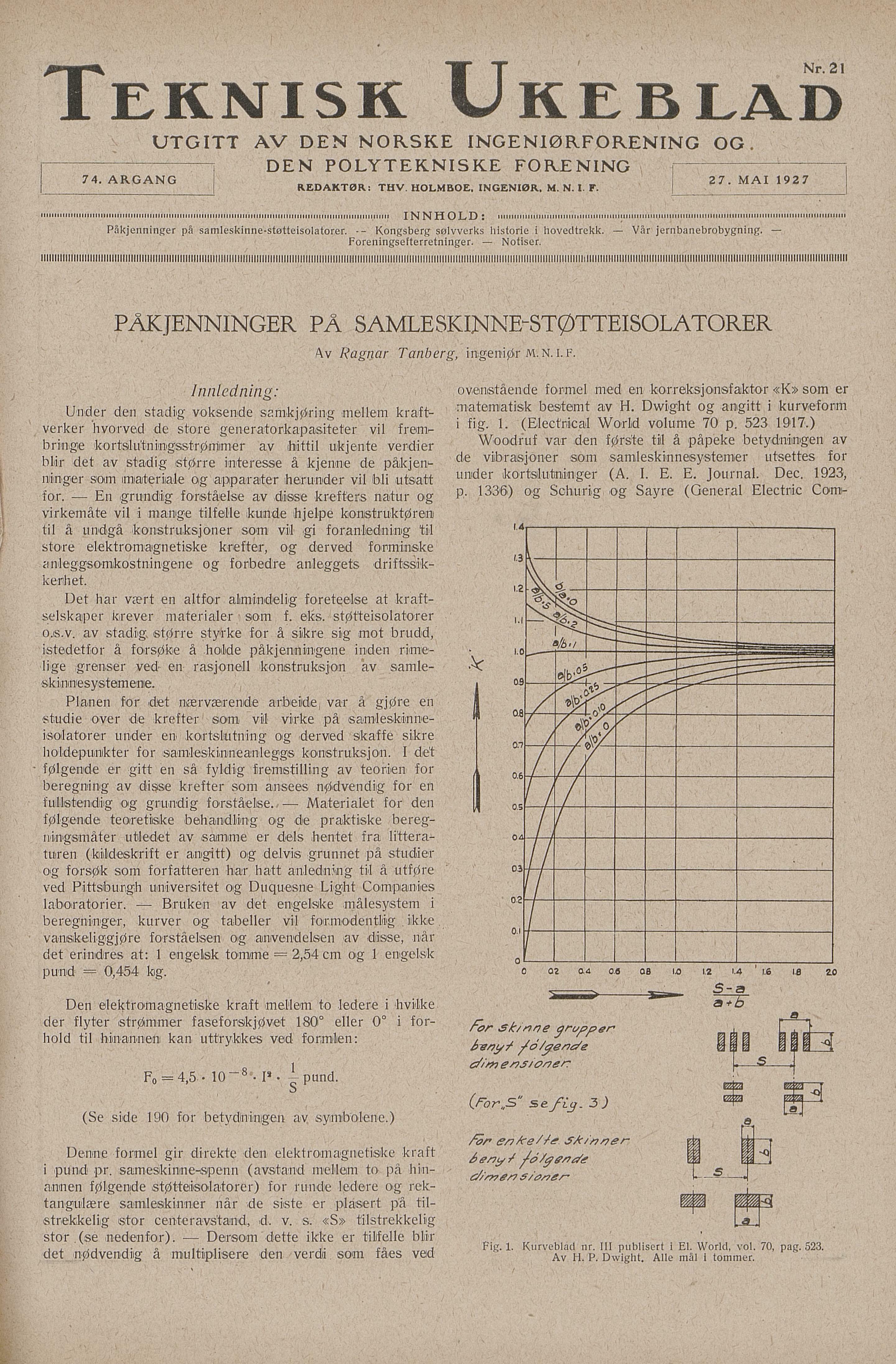

Full resolution (JPEG) - On this page / på denna sida - Nr. 21. 27. mai 1927 - Påkjenninger på samleskinne-støtteisolatorer, av Ragnar Tanberg
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
UTGITT AV DEN NORSKE INGENIORFORENING OG.
DEN POLYTEKNISKE FORENING
REDAKTØR: THV. HOLMBOE, INGENIØR, M.N. I. F.
74. ARGANG 27. MAI 1927
llllHllllllllll|lllllllllllllllllllll|llillllllHlllllllllllllllllllllllllllllllllllllllllllllllllllllll_llllll INNHOLD : lllI|lll|lllllllllIIlI|lllllIIIIIllllIllIllll!llllllllII!IIIIllIlllIIlllllllllllllIlllIlllllIIIll|lllIllllllllllllllllllllIH
Påkjenninger på samleskinne-stetteisolatorer. – Kongsberg selvverks historie i hovedtrekk. Vår jernbanebrobygning.
Foreningsefterretninger. Notiser.
AlÄn uuuuumunmmuumummuemummummu mmmn uu uumuuAuuummuun euu uu uuÄ uuÄn AÄÄmun uÄÄn
Av Ragnar Tanberg, ingeniør M.N.I.F.
Innledning:
Under den stadig voksende samkjøring mellem kraft
verker hvorved de store generatorkapasiteter vil frem
bringe kortslutningsstrgmmer av hittil ukjente verdier
blir det av stadig større interesse å kjenne de påkjen
ninger som materiale og apparater herunder vil bli utsatt
for. — En grundig forståelse av disse krefters natur og
virkemåte vil i mange tiltelle kunde hjelpe konstruktøren
til å undgå konstruksjoner som vil gi foranledning til
store’ elektromagnetiske krefter, og derved forminske
anleggsomkostningene og forbedre anleggets driftssik
kerhet.
Det har vært en altfor almindelig foreteelse at kraft
selskaper krever materialer » som. f. eks.-stgtteisolatorer
0.8.v. av stadig. større styrke for å sikre sig mot brudd,
istedetfor å forsøke å holde påkjenningene inden rime
lige grenser ved- en rasjonell konstruksjon av samle
skinnesystemenie. å |
Planen for det nærværende arbeide, var å gjøre en
studie over de krefter som vil virke på samleskinne
isolatorer under en kortslutning og derved :skaffe sikre
holdepunkter for samleskinneanleggs konstruksjon. I det
følgende er gitt en så fyldig fremstilling av teorien for
beregning av disse krefter som ansees nødvendig for en
fullstendig og grundig forståelse.. — Materialet for den
iglgende teoretiske behandling og de praktiske bereg
mingsmåter utledet av samme er dels hentet fra littera
turen (kildeskrift er angitt) og delvis grunnet på studier
og forsøk som forfatteren har hatt anledning til å utføre
ved Pittsburgh universitet og Duquesne Light Companies
laboratorier. — Bruken av det engelske målesystem i
beregninger, kurver og tabeller vil formodentlig ikke
vanskeliggjøre forståelsen og anvendelsen av disse, når
det erindres at: 1 engelsk tomme = 2,54 cm og 1 engelsk
pund = 0,454 kg.
Den elektromagnetiske kraft mellem to ledere i hvilke
der flyter strømmer faseforskjøvet 180 eller 0 i for
hold til hinannen’ kan uttrykkes ved formlen: .
F0 = 4,5.. 1 0-
Å 8
,I, 1
S P
und
(Se side 190 for betydningen av symbolene.)
Denne formel gir direkte den elektromagnetiske kraft
i pund pr. sameskinne-spenn (avstand mellem to på hin
annen følgende støtteisolatorer) for runde ledere og rek
tangulære samleskinner når de siste er plasert på til
strekkelig stor centeravstand, d. v. s. «S» tilstrekkelig
stor (se nedenfor). — Dersom dette ikke er tilfelle blir
det nødvendig å multiplisere den -verdi. som fåes ved
ø enyi /Ø’/yi”a’e
dirmensrioner
PAKJENNINGER PÅ SAMLESKINNE-STØTTEISOLATORER
/r enkelte Skinner %
, ; A
benyt fölgende ØH
dirmensrioner >S
ovenstående formel med en korreksjonstaktor «K» som er
matematisk bestemt av H. Dwight og angitt i kurvefonm
i fig. 1. (Electrical World volume 70 p. 523 1917.)
Woodruf var den første til å påpeke betydningen av
de vibrasjoner som samleskinnesystemer utsettes for
under kortslutninger (A. I. E. E. Journal. Dec. 1923,
p. 1336) og Schurig og Sayre (General Electric Com-
(For,S" sefig. 3) % %3
.4 -
II E
: IHH–
p
l
|
1
,nzz-
/ /0
M
VR
_, ,’llllll–
e
–:
T
A
O
Ö Q? 0.4 0.6 OB 10 12 14 L 6 lB 20
| ——$ *S—;Z— |
æ
for skinne grupper A d t
; nan
benyt fölgenae å ä Ä
dimensioner
Za da
Fig. 1. Kurveblad nr. III publisert i EL. World, vol. 70, pag. 523.
Av H. P
. Dwight. Alle mål i tommer. e
