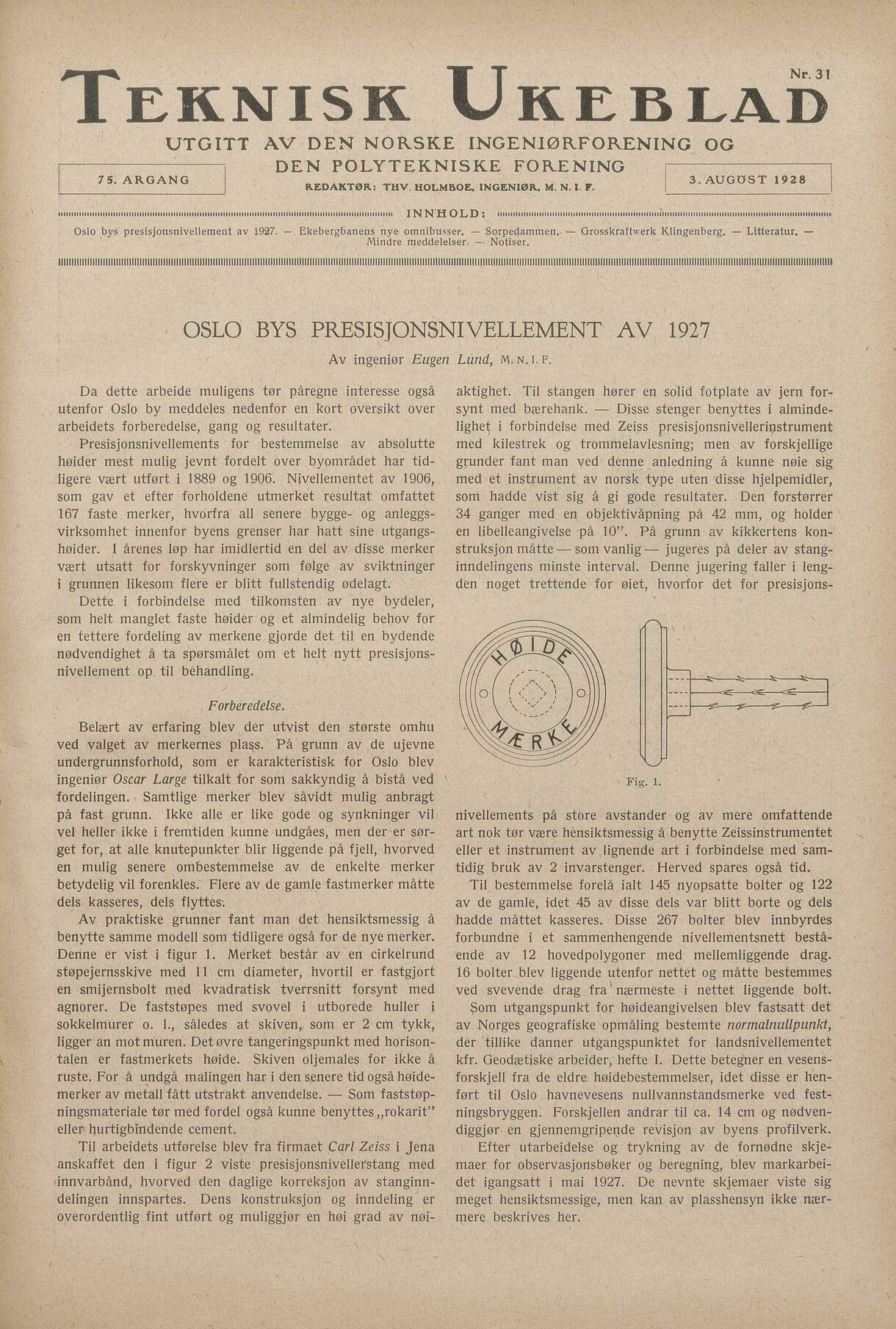

DEN POLYTEKNISKE FORENING
REDAKTØR: THV. HOLMBOE, INGENIØR, M. N. I. F.
75. ARGANG 3.AUGOST 1928
lIlIlIIIllllllllIIIlllIllllIllllIlllllllIIIIIIlllllIIIIIlllllllllIlllIIlllIIllIlIllllllllliIlllllllIIlIllllllllllllllll.lllllllll IN NH OLD : IllllII.IlIHIII|IlllllllIIIIllllllIIlllllIIIIIIIllIIIIIIlllII;]lllllllI|llllIIlHlllIlIllllIIllllllllllllllllIlllllllllllllllll*
Oslo bys’ presisjonsnivellement av 1927. — Ekebergbanens nye omnibusser. — Sorpedammen,. — Grosskraftwerk Klingenberg. — Litteratur, —
; Mindre meddelelser. — Notiser. ; ;
SnÄ nnlnÄ ÄH mmul ÄÄÄ ÄÄÄ ÄÄÄ HÄÄ mn ÄÄnÄ ÄÄÄ AÄ ÄÄÄ mo ÄMuN ÄÄÄ ÄÄÄ e
Av ingeniør Eugen Lund, M.N.I.F
Da dette arbeide muligens tør påregne interesse også
utenfor Oslo by meddeles nedenfor en kort oversikt over
arbeidets forberedelse, gang og resultater.
Presisjonsnivellements for bestemmelse av absolutte
høider mest mulig jevnt fordelt over byområdet har tid
ligere vært utført i 1889 og 1906. Nivellementet av 1906,
som gav et efter forholdene utmerket resultat omfattet
167 faste merker, hvorfra all senere bygge- og anleggs
virksomhet innenfor byens grenser har hatt sine utgangs
høider. I årenes løp. har imidlertid en del av disse merker
vært utsatt for forskyvninger som følge av sviktninger
i grunnen likesom flere er blitt fullstendig ødelagt. *
Dette i forbindelse med tilkomsten av nye bydeler,
som helt manglet faste høider og et almindelig behov for
en tettere fordeling av merkene gjorde det til en bydende
nødvendighet å ta spørsmålet om et helt nytt presisjons
nivellement op. til behandling. å
Forberedelse.
Belært av erfaring blev der utvist den største omhu
ved valget av merkernes plass. På grunn av de ujevne
undergrunnsforhold, som er karakteristisk for Oslo blev
ingeniør Oscar Large tilkalt for som sakkyndig å bistå ved
fordelingen. . Samtlige merker blev såvidt mulig anbragt
på fast grunn. Ikke alle er like gode og synkninger vil
vel heller ikke i fremtiden kunne undgåes, mender er sør
get for, at alle knutepunkter blir liggende på fjell, hvorved
en mulig senere ombestemmelse av de enkelte merker
betydelig vil forenkles. Flere av de gamle fastmerker måtte
dels kasseres, dels flyttes:
Av praktiske grunner fant man det hensiktsmessig å
benytte samme modell som tidligere også for de nye merker.
Denne er vist i figur 1. Merket består av en cirkelrund
støpejernsskive med 11 cm diameter, hvortil er fastgjort
en smijernsbolt med kvadratisk tverrsnitt forsynt med
agnorer. De faststøpes med svovel i utborede huller i
sokkelmurer o. 1., således at skiven, som er 2 ecm tykk,
ligger an mot muren. Det ovre tangeringspunkt med horison
talen er fastmerkets heide. Skiven oljemales for ikke å
ruste. For å undgå malingen har i den senere tid også høide
merker av metall fått utstrakt anvendelse. — Som faststøp
ningsmateriale tor med fordel også kunne benyttes ,,rokarit”
eller: hurtigbindende cement. |
Til arbeidets utførelse blev fra firmaet Carl Zeiss i Jena
anskaffet den i figur 2 viste presisjonsnivellerstang med
innvarbånd, hvorved den daglige korreksjon av stanginn
delingen innspartes. Dens konstruksjon og inndeling er
overordentlig fint utført og muliggjør en høi grad av nøi-
OSLO BYS PRESISJONSNIVELLEMENT AV 1927
aktighet. Til stången hører en solid fotplate av jern for
synt med bærehank. — Disse stenger benyttes i alminde
lighet i forbindelse med Zeiss presisjonsnivellerinstrument
med kilestrek og trommelavlesning; men av forskjellige
grunder fant man ved denne anledning å kunne nøie sig
med et instrument av norsk type uten ’disse hjelpemidler,
som hadde vist sig å gi gode resultater. Den forstørrer
34 ganger med en objektivåpning på 42 mm, og holder
en libelleangivelse på 10”. På grunn av kikkertens kon
struksjon måtte
—som vanlig
— jugeres på deler av stang
inndelingens minste interval. Denne jugering faller i leng
den noget trettende for øiet, hvorfor det for presisjons-
nivellements på store avstander og av mere omfattende
art nok tør være hensiktsmessig å benytte Zeissinstrumentet
eller et instrument av lignende art i forbindelse med sam
tidig bruk av 2 invarstenger. Herved spares også tid.
Til bestemmelse forelå ialt 145 nyopsatte bolter og 122
av de gamle, idet 45 av disse dels var blitt borte og dels
hadde måttet kasseres. Disse 267 bolter blev innbyrdes
forbundne i et sammenhengende nivellementsnett bestå
ende av 12 hovedpolygoner med mellemliggende drag.
16 bolterblev liggende utenfor nettet og måtte bestemmes
ved svevende drag fra nærmeste i nettet liggende bolt.
Som utgangspunkt for høideangivelsen blev fastsatt det
av Norges geografiske opmåling bestemte normalnullpunkt,
der tillike danner utgangspunktet for landsnivellementet
kfr. Geodætiske arbeider, hefte I. Dette betegner en vesens
forskjell fra de eldre høidebestemmelser, idet disse er hen
ført til Oslo havnevesens nullvannstandsmerke ved fest
ningsbryggen. Forskjellen andrar til ca. 14 cm og nødven
diggjor. en gjennemgripende revisjon av byens profilverk.
. Efter utarbeidelse og trykning av de fornødne skje
maer for observasjonsbøker og beregning, blev markarbei
det igangsatt i mai 1927. De nevnte skjemaer viste sig
meget hensiktsmessige, men kan av plasshensyn ikke nær
mere beskrives her.
<9 lDG - |
OO i
/
Fig. 1.
