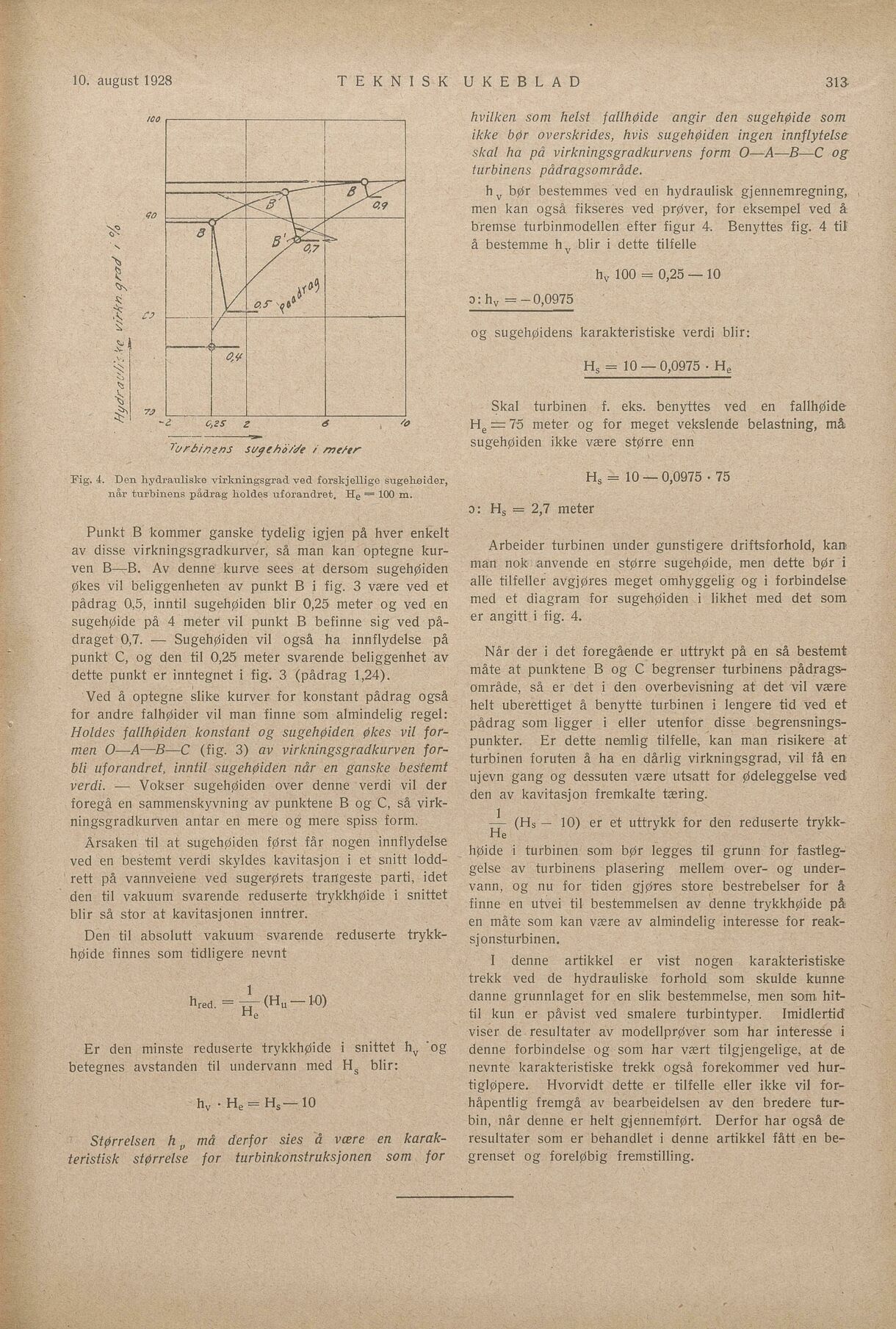

Full resolution (JPEG) - On this page / på denna sida - Nr. 32. 10. august 1928 - Plasering av reaksjonsturbinen mellem over- og undervann, av Rolf Grøgaard
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
MS T äc
il’é*« E
A i’.;;;.
RRa
a
snr
-
a
= A
HE
Nar
Ra
e L
Dr
E t
h ——1 (I lu —
red. He
h, - H.= H, 10
Punkt B kommer ganske tydelig igjen på hver enkelt
av disse virkningsgradkurver, så man kan optegne kur
ven B—B. Av denne kurve sees at dersom sugehøiden
økes vil beliggenheten av punkt B i fig. 3 være ved et
pådrag 0,5, inntil sugehøiden blir 0,25 meter og ved en
sugehøide på 4 meter vil punkt B befinne sig ved på
draget 0,7. — Sugehøiden vil også ha innflydelse på
punkt C, og den til 0,25 meter svarende beliggenhet av
dette punkt er inntegnet i fig. 3 (pådrag 1,24). ;
’Ved å optegne slike kurver for konstant pådrag også
for andre falhgider vil man finne som almindelig regel:
Holdes fallhøiden konstant og sugehøiden fgkes vil for
men o—A—B—C (fig. 3) av virkningsgradkurven for
bli uforandret, inntil sugehgiden når en ganske bestemt
verdi. Vokser sugehøiden over denne verdi vil der
foregå en sammenskyvning av punktene B og C, så virk
ningsgradkurven antar en mere og mere spiss form.
Årsaken til at sugehøiden først får nogen innflydelse
ved en bestemt verdi skyldes kavitasjon i et snitt lodd
rett på vannveiene ved sugerørets trangeste parti, idet
den til vakuum svarende reduserte trykkhøide i snittet
blir så stor at kavitasjonen inntrer. |
Den til absolutt vakuum svarende reduserte trykk
hgide finnes som tidligere nevnt ’
Er den minste reduserte trykkhøide i snittet h, ’og
betegnes avstanden til undervann med H, blir:
’ Størrelsen h, må derfor sies å være en karak
teristisk størrelse for turbinkonstruksjonen som. for
hvilken som helst fallhøide angir den sugehøide som
ikke bør overskrides, hvis sugehøiden ingen innflytelse
skal ha på virkningsgradkurvens form 0—A—B—C og
turbinens pådragsområde. ;
h, bgr bestemmes ved en hydraulisk gjennemregning,
men kan også fikseres ved prgver, for eksempel ved å
bremse turbinmodellen efter figur 4. Benyttes fig. 4 tik
å bestemme h,, blir i dette tilfelle Z
h, 100 = 0,25 — 10
9:h, ==0,0975
og sugehøidens karakteristiske verdi blir:
H, = 10 — 0,0975 - He
Skal turbinen f. eks. benyttes ved en fallhøide
H, =75 meter og for meget vekslende belastning, må
sugehøiden ikke være større enn
H, = 10 — 0,0975 - 75
3: H. = 2,7 meter
Arbeider turbinen under gunstigere driftsforhold, kan
man nok anvende en større sugehøide, men dette bør i
alle tilfeller avgjøres meget omhyggelig og i forbindelse
med et diagram for sugehøiden i likhet med det som
er angitt i fig. 4.
Når der i det foregående er uttrykt på en så bestemt
måte at punktene B og C begrenser turbinens pådrags
område, så er det i den overbevisning at det vil være
helt uberettiget å benytté turbinen i lengere tid ved et
pådrag som ligger i eller utenfor disse begrensnings
punkter. Er dette nemlig tilfelle, kan man risikere at
turbinen foruten å ha en dårlig virkningsgrad, vil få en
ujevn gang og dessuten være utsatt for ødeleggelse ved
den av kavitasjon fremkalte tæring. ;
I—ll (Hs 10) er et uttrykk for den reduserte trykk
e
høide i turbinen som bør legges til grunn for fastleg
gelse av turbinens plasering mellem over- og under
vann, og nu for tiden gjøres store bestrebelser for å
finne en utvei til bestemmelsen av denne trykkhøide på
en måte som kan være av almindelig interesse for reak
sjonsturbinen.
I denne artikkel er vist nogen karakteristiske
trekk ved de hydrauliske forhold som skulde kunne
danne grunnlaget for en slik bestemmelse, men som hit
til kun er påvist ved smalere turbintyper. Imidlertid
viser de resultater av modellprgver som har interesse i
denne forbindelse og som har vert tilgjengelige, at de
nevnte karakteristiske trekk også forekommer ved hur
tigløpere. Hvorvidt dette er tilfelle eller ikke vil for
håpentlig fremgå av bearbeidelsen av den bredere tur
bin, når denne er helt gjennemført. Derfor har også de
resultater som er behandlet i denne artikkel fått en be
grenset og foreløbig fremstilling.
100
— — O
L S |
X ä>
3
ÅS | -
S u
05 0
S MV a
ä å
vå «C
! : | O
N
J
Jb
73 i
T ov Ges 2 E , 2
lyrbinens svgehöorse i merer
Fig. 4. Den hydrauliske virkningsgrad ved forskjellige sugehøider,
når turbinens pådrag holdes uforandret, He = 100 m.
10. august 1928 TEKNISK UKEBLAD 313
