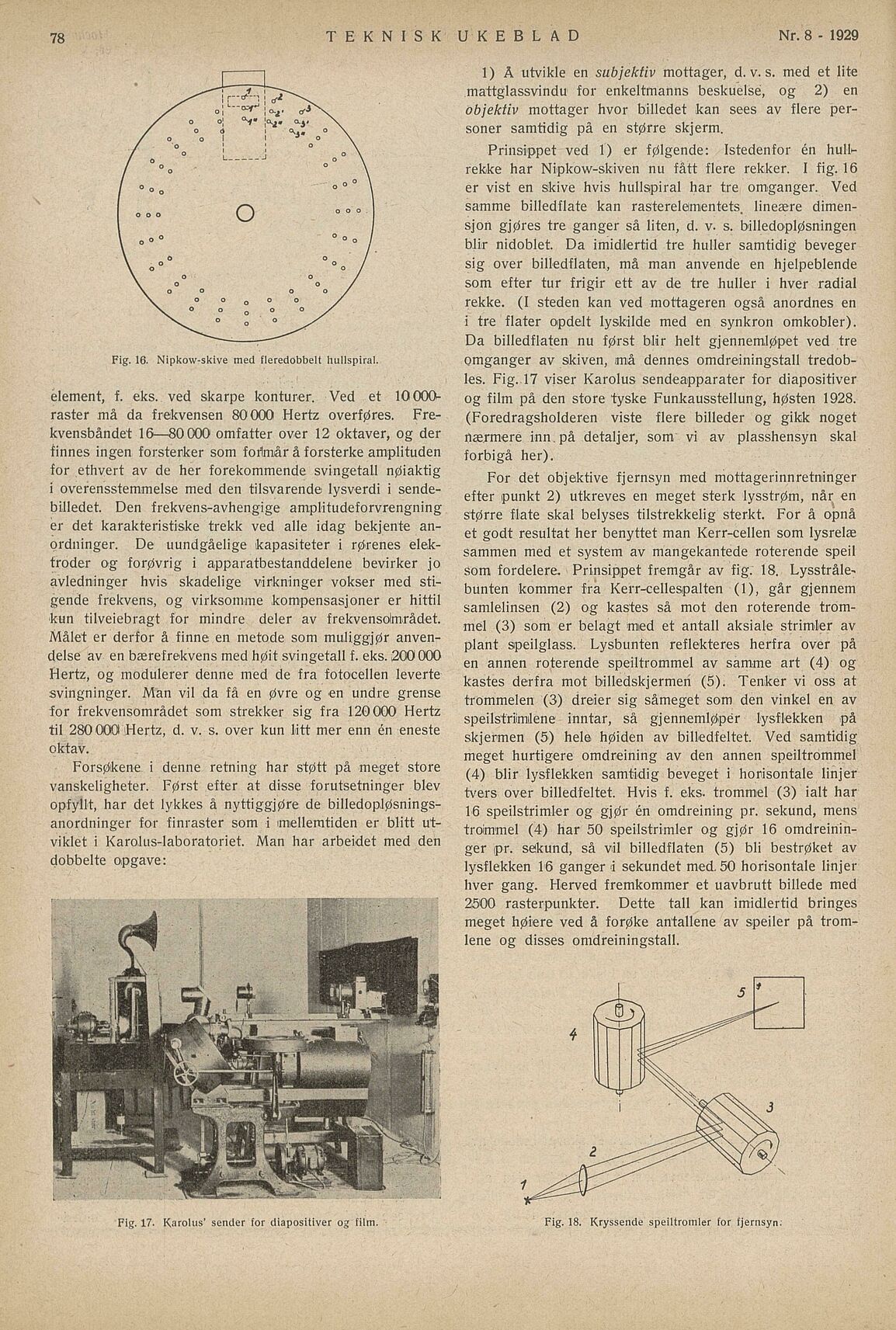

element, f. eks. ved skarpe konturer. Ved et 10000-
raster må da frekvensen 80 000 Hertz overføres. Fre
kvensbåndet 16—80 000 omfatter over 12 oktaver, og der
finnes ingen forsterker som foflmår å forsterke amplituden
for ethvert av de her forekommende svingetall nøiaktig
i overensstemmelse med den tilsvarende lysverdi i sende
billedet. Den frekvens-avhengige amplitudeforvrengning
er det karakteristiske trekk ved alle idag bekjente an
ordninger. De uundgåelige kapasiteter i rørenes elek
troder og forøvrig i apparatbestanddelene bevirker jo
avledninger hvis skadelige virkninger vokser med sti
gende frekvens, og virksomme kompensasjoner er hittil
kun tilveiebragt for mindre deler av frekvensolmrådet.
Målet er derfor å finne en metode som muliggjør anven
delse av en bærefrekvens med høit svingetall f. eks. 200000
Hertz, og modulerer denne med de fra fotocellen leverte
svingninger. Man vil da få en øvre og en undre grense
for frekvensområdet som strekker sig fra 120 000 Hertz
til 280 000 Hertz, d. v. s. over kun litt mer enn én eneste
oktav.
Forsøikene i denne retning har støtt på meget store
vanskeligheter. Først efter at disse forutsetninger blev
opfyllt, har det lykkes å nyttiggjøre de billedopløsnings
anordninger for finraster som i mellemtiden er blitt ut
viklet i Karolus-laboratoriet. Man har arbeidet med den
dobbelte opgave:
1) Ä utvikle en subjektiv mottager, d. v. s. med et lite
mattglassvindu for enkeltmanns beskuelsé, og 2) en
objektiv mottager hvor billedet kan sees av flere per
soner samtidig på en større skjerm.
Prinsippet ved 1) er følgende: Istedenfor én hulk
rekke har Nipkow-skiven nu fått flere rekker. I fig. 16
er vist en skive hvis hullspiral har tre omganger. Ved
samme billedflate kan rasterelementets. lineære dimen
sjon gjøres tre gånger så liten, d. v. s. billedopløsningen
blir nidoblet. Da imidlertid tre huller samtidig beveger
sig over billedflaten, må man anvende en hjelpeblende
som efter tur frigir ett av de tre huller i hver radial
rekke. (I steden kan ved mottageren også anordnes en
i tre flater opdelt lyskilde med en synkron omkobler).
Da billedflaten nu først blir helt gjennemløpet ved tre
omganger av skiven, må dennes omdreiningstall tredob
les. Fig. 17 viser Karolus sendeapparater for diapositiver
og film på den store tyske Funkausstellung, høsten 1928.
(Foredragsholderen viste flere billeder og gikk noget
nærmere inn. på detaljer, som vi av plasshensyn skal
förbigå her).
For det objektive fjernsyn med mottagerinnretninger
efter punkt 2) utkreves en meget sterk lysstrøm, når en
større flate skal belyses tilstrekkelig sterkt. For å opnå
et godt resultat her benyttet man Kerr-cellen som lysrelæ
sammen med et system av mangekantede roterende speil
som fordelere. Prinsippet fremgår av fig. 18. Lysstråle
bunten kommer fra Kerr-cellespalten (1), går gjennem
samlelinsen (2) og kastes så mot den roterende trom
mel (3) som er belagt med et antall aksiale strimlier av
plant speilglass. Lysbunten reflekteres herfra over på
en annen roterende speiltrommel av samme art (4) og
kastes derfra mot billedskjermen (5). Tenker vi oss at
trommelen (3) dreier sig såmeget som den vinkel en av
speilstriimlene inntar, så gjennemløpér lysflekken på
skjermen (5) hele høiden av billedfeltet. Ved samtidig
meget hurtigere omdreining av den annen speiltrommel
(4) blir lysflekken samtidig beveget i horisontale linjer
tvers over billedfeltet. Hvis f. eks. trommel (3) ialt har
16 speilstrimler og gjør én omdreining pr. sekund, mens
troimmel (4) har 50 speilstrimler og gjør 16 omdreinin
ger pr. sekund, så vil billedflaten (5) bli bestrøket av
lysflekken 16 gånger i sekundet med. 50 horisontale linjer
hver gang. Herved fremkommer et uavbrutt billede med
2500 rasterpunkter. Dette tall kan imidlertid bringes
meget høiere ved å forøke antallene av speiler på trom
lene og disses omdreiningstall.
1!J i °
/ o; L ";o.2 , tfiX
/ O oj |a.2 < \
/ o ö i <\. o \
/ooI I ° \
/ o 1 1 o \
/o! ; o \
r °o o °°°\
o°oO ° ° o
I ° 0 ° °° 0 /
\ Ö o /
\ o ° /
\ ° ° /
\ O o o o /
\u o o o o o /
°°o ° ° /
° ° °
Fig. 16. Nipkow-skive med fleredobbelt hullspiral.
. .
/’jaSSig
jra 1 cl
d||L|k^-JESSh
Il I r****» 4
-.-•’ «w»•{ hfV
i’’•Itt’1” ’ I
twsiw
Fig. 17. Karolus’ sender for diapositiver og film.
5
4 tl f
i J
Fig. 18. Kryssende speiltromler for fjernsyn;
