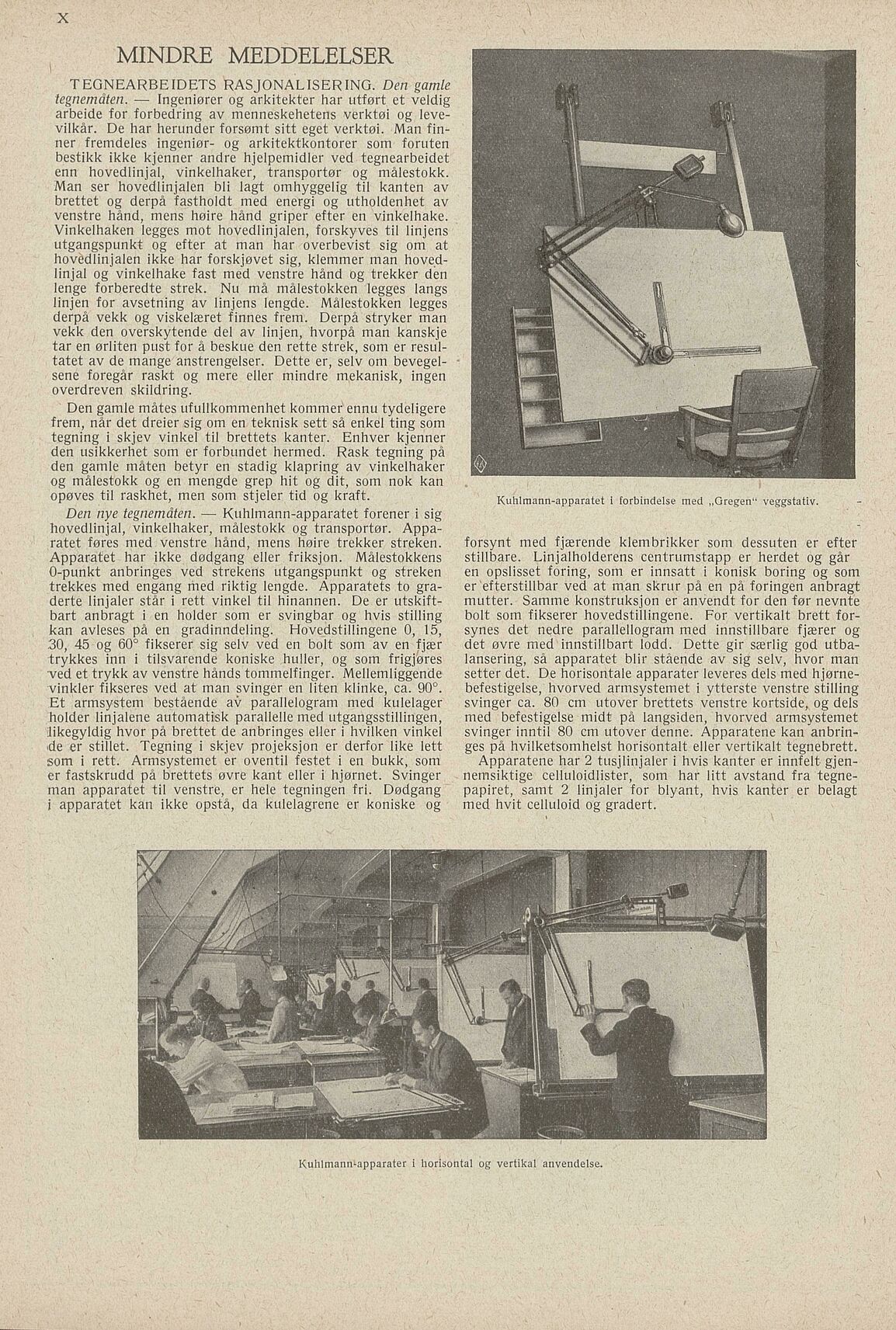

MINDRE MEDDELELSER
TEGNEARBEIDETS RASJONALISERING. Den gamle
tegnematen. — Ingeniører og arkitekter har utført et veldig
arbeide for forbedring av menneskehetens verktøi og leve
vilkår. De har herunder forsømt sitt eget verktøi. Man fin
ner fremdeles ingeniør- og arkitektkontorer som foruten
bestikk ikke kjenner andre hjelpemidler ved tegnearbeidet
enn hovedlinjal, vinkelhaker, transportør og målestokk.
Man ser hovedlinjalen bli lagt omhyggelig til kanten av
brettet og derpå fastholdt med energi og utholdenhet av
venstre hånd, mens høire hånd griper efter en vinkelhake.
Vinkelhaken legges mot hovedlinjalen, forskyves til linjens
utgangspunkt og efter at man har overbevist sig om at
hovedlinjalen ikke har forskjøvet sig, klemmer man hoved
linjal og vinkelhake fast med venstre hånd og trekker den
lenge forberedte strek. Nu må målestokken legges langs
linjen for avsetning av linjens lengde. Målestokken legges
derpå vekk og viskelæret finnes frem. Derpå stryker man
vekk den overskytende del av linjen, hvorpå man kanskje
tar en ørliten pust for å beskue den rette strek, som er resul
tatet av de mange anstrengelser. Dette er, seiv om bevegel
sene foregår raskt og mere eller mindre mekanisk, ingen
overdreven skildring.
Den gamle måtes ufullkommenhet kommer ennu tydeligere
frem, når det dreier sig om en teknisk sett så enkel ting som
tegning i skjev vinkel til brettets kanter. Enhver kjenner
den usikkerhet som er forbundet hermed. Rask tegning på
den gamle måten betyr en stadig klapring av vinkelhaker
og målestokk og en mengde grep hit og dit, som nok kan
opøves til raskhet, men som stjeler tid og kraft.
Den nye tegnematen. — Kuhlmann-apparatet forener i sig
hovedlinjal, vinkelhaker, målestokk og transportør. Appa
ratet føres med venstre hånd, mens høire trekker streken.
Apparatet har ikke dødgang eller friksjon. Målestokkens
O-punkt anbringes ved strekens utgangspunkt og streken
trekkes med engang med riktig lengde. Apparatets to gra
derte linjaler står i rett vinkel til hinannen. De er utskift
bart anbragt i en holder som er svingbar og hvis stilling
kan avleses på en gradinndeling. Hovedstillingene 0, 15,
.30, 45 og 60° fikserer sig seiv ved en bolt som av en fjær
trykkes inn i tilsvarende koniske huller, og som frigjøres
ved et trykk av venstre hånds tommelfinger. Mellemliggende
vinkler fikseres ved at man svinger en liten klinke, ca. 90°.
Et armsystem bestående av parallelogram med kulelager
holder linjalene automatisk parallelle med utgangsstillingen,
.likegyldig hvor på brettet de anbringes eller i hvilken vinkel
de er stillet. Tegning i skjev projeksjon er derfor like lett
som i rett. Armsystemet er oventil festet i en bukk, som
er fastskrudd på brettets øvre kant eller i hjørnet. Svinger
man apparatet til venstre, er hele tegningen fri. Dødgang
i apparatet kan ikke opstå, da kulelagrene er koniske og
’; / ’’ I • rl
OjS ’ / >fl| !*** • j^,v’b’ , •..’• • I.< «g® / |
r 7 / / Jl I
iBS&bS&SSwSw~
£/« .x *dlA -» i
fA W I •’ 22£ Q
. -v.
-. -"iX —
MMjjßfigL »i j^gggggaiäffla^i?fey^^^^>!Ea*>’’ >•” •»
Kuhlmann-apparater i horisontal og vertikal anvendelse.
forsynt med fjærende klembrikker som dessuten er efter
stillbare. Linjalholderens centrumstapp er herdet og går
en opslisset foring, som er innsatt i konisk boring og som
er efterstillbar ved at man skrur på en på foringen anbragt
mutter. Samme konstruksjon er anvendt for den før nevnte
bolt som fikserer hovedstillingene. For vertikalt brett for
synes det nedre parallellogram med innstillbare fjærer og
det øvre med innstillbart lodd. Dette gir særlig god utba
lansering, så apparatet blir stående av sig seiv, hvor man
setter det. De horisontale apparater leveres dels med hjørne
befestigelse, hvorved armsystemet i ytterste venstre stilling
svinger ca. 80 cm utover brettets venstre kortside, og dels
med befestigelse midt på langsiden, hvorved armsystemet
svinger inntil 80 cm utover denne. Apparatene kan anbrin
ges på hvilketsomhelst horisontalt eller vertikalt tegnebrett.
Apparatene har 2 tusjlinjaler i hvis kanter er innfelt gjen
nemsiktige celluloidlister, som har litt avstand fra tegne
papiret, samt 2 linjaler for blyant, hvis kanter er belagt
med hvit celluloid og gradert.
?
HM; ’J|
’-
Kuhlmann-apparatet i forbindelse med „Gregen“ veggstativ.
