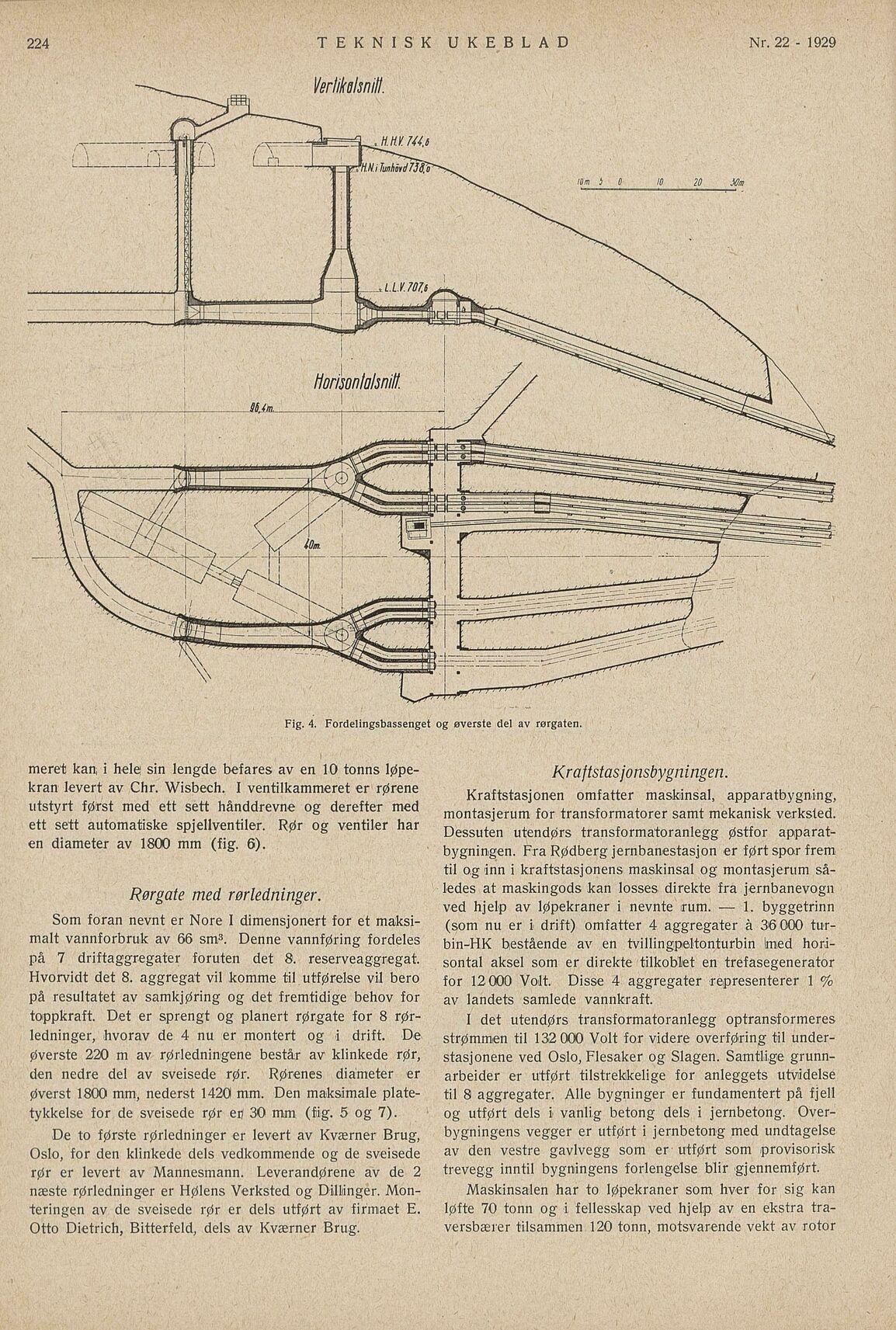

Fig. 4. Fordelingsbassenget og øverste del av rørgaten
meret kan, i hele; sin lengde befares av en 10 tonns løpe
kran levert av Chr. Wisbech. I ventilkammeret er rørene
utstyrt først med ett sett hånddrevne og derefter med
ett sett automatiske spjellventiler. Rør og ventiler har
en diameter av 1800 mm (fig. 6).
Rørgate, med rørledninger.
Som foran nevnt er Nore I dimensjonert for et maksi
malt vannforbruk av 66 sm3. Denne vannføring fordeles
på 7 driftaggregater foruten det 8. reserveaggregat.
Hvorvidt det 8. aggregat vil komme til utførelse vil bero
på resultatet av samkjøring og det fremtidige behov for
toppkraft. Det er sprengt og planert rørgate for 8 rør
ledninger, hvorav de 4 nu er montert og i drift. De
øverste 220 m av rørledningene består av klinkede rør,
den nedre del av sveisede rør. Rørenes diameter er
øverst 1800 mm, nederst 1420 mm. Den maksimale plate
tykkelse for de sveisede rør erj 30 mm (fig. 5 og 7).
De to første rørledninger er levert av Kværner Brug,
Oslo, for den klinkede dels vedkommende og de sveisede
rør er levert av Mannesmann. Leverandørene av de 2
næste rørledninger er Hølens Verksted og Dilliinger. Mon
teringen av de sveisede rør er dels utført av firmaet E.
Otto Dietrich, Bitterfeld, dels av Kværner Brug.
Krajtstasjonsbygningen.
Kraftstasjonen omfatter maskinsal, apparatbygning,
montasjerum for transformatorer samt mekanisk verksted.
Dessuten utendørs transformatoranlegg østfor apparat
bygningen. Fra Rødberg jernbanestasjon er ført spor frem
til og inn i kraftstasjonens maskinsal og montasjerum så
ledes at maskingods kan losses direkte fra jernbanevogn
ved hjelp av løpekraner i nevnte rum. — 1. byggetrinn
(som nu er i drift) omfatter 4 aggregater å 36 000 tur
bin-HK bestående av en tvillingpeltonturbin Imed hori
sontal aksel som er direkte tilkoblet en trefasegenerator
for 12000 Volt. Disse 4 aggregater representerer 1 %
av landets samlede vannkraft.
I det utendørs transformatoranlegg optransformeres
strømmen til 132 000 Volt for videre overføring til under
stasjonene ved Oslo, Flesaker og Slagen. Samtlige grunn
arbeider er utført tilstrekkelige for anleggets utvidelse
til 8 aggregater. Alle bygninger er fundamentert på fjell
og utført dels i vanlig betong dels i jernbetong. Over
bygningens vegger er utført i jernbetong med undtagelse
av den vestre gavlvegg som er utført som provisorisk
trevegg inntil bygningens forlengelse blir gjennemført.
Maskinsalen har to løpekraner som hver for sig kan
løfte 70 tonn og i fellesskap ved hjelp av en ekstra tra
versbærer tilsammen 120 tonn, motsvarende vekt av rotor
224 TEKNISK UKEBLAD Nr. 22 - 1929
