høvlet eller slipt. Under prøvetrykningen er ekspansjons
skjøten satt ut av virkning ved innvendig påklinkede
plater. Disse blir senere brent vekk med acetylen brenne-
apparat. Prøvelokket for den øvre ende av turbinrøret
er utført i platekonstruksjon og klinkes til røret, idet
naglene efter fullført prøve brennes vekk ved spesielt
munnstykke, så lokket kan fjernes og overføres til det
næste rør. En vanskelig förberedelse for ovennevnte
prøve vil bli tetning omkring ledeskovlene. Til dette
har vi anskaffet 230 m bitumenstrimler av ca. 130 mm
bredde, og 3 mm tykkelse. — Trommen, som blir klinket
til stagringen ved dobbelt klinkning og med 3 mm mel
lemlegg for dikking, sees i fig. 3 opstillet i verkstedet.
Stagringen som er av støpejern, får under prøvetryk
ningen en betydelig ekstra påkjenning bg er derfor for
synt med kraftige ribber, og de 12 stag har 5" stag
bolter av smidd stål. Ringen har ennvidere en rekke
flenser og styrekanter for sjaktring, ledeapparat og
fundamentring. Den veier 25 tonn.
Ledeapparatet består av 24 glattslipte ledeskovler av
stålstøpegods oplagt i bronseforinger i tappering og
ledeskovlblokk. De ved tidligere leveranser benyttede
innstøpte smijernsrør for smøring av de nederste tap
per, blev her ikke anvendt. Hullene blev boret i hele
sin lengde og senere prøvetrykket for tetthet. Skovl
klypene er av stålstøpegods og har klemanordning for
bekvem innstilling under sammenbygningen. Forbindel
sen mellem skovlklypene og den stålstøpte regulerings
ring består av bronselenker utformet på en sådan ’måte,
at i tilfelle sten e. 1. skulde sette sig fast mellem et par
ledeskovler, vil de tilhørende lenker ryke førenn skov
lene eller andre viktige deler kommer til brudd. Len
kenes tverrsnitt blev fastslått ved prøvetrykning av et
antall lenker i laboratoriet, til et trykk av tonn,
beregnet efter regulatorens maksimumsydelse. Lede
skovllokket er i to deler, hvorav den centrale del er hel-
•w ’ < ’^W–‘’’*-
Oj’ . ’ ^’ ;,
•Jfe’’ "X ‘Wl
-#5 .^^’/’’»ii‘>t;.’• S’/J
/W~f z
vL\u , .nir„^’^,,r y\L. jnfKr<’^än^Ar i
hs. •>• ’’/– i
bmWew ’-‘m ® ’
’ . &’* -r ’* ’” j»’. , ’> • I
7<?aaWßly :..
-J ‘ " \ .
’-. ’"’ .’<-r : - , - • ’ ’ ’ • - < ’. • <’’ ’ ..
< ‘v- t • •’ .’ ’ • ’ S’r’.<– ?,’•. ’•••• : • ’ .. ’’>/
( "’"’s* ’. p .* *’,**’"’
•‘\
‘ . >z’’
>- v ’«^»ws:ES®ft<B4H’s’sK ’’.wKW- ..sa’ <S®u. • <t>. • *? • : <- ’ Éätiwfe - " i
’1 i £.. z 1 ’
"fe -4 ? / • t /-^-A..v....v..........t *:;*• •*•
•Sw- .:<= . / : : (
(W ’ wo. I • ?
’ ’: :-i ’ V.^.y,v,;yr- y.,.:. :
ill., g’’ |
i ,’ . ’

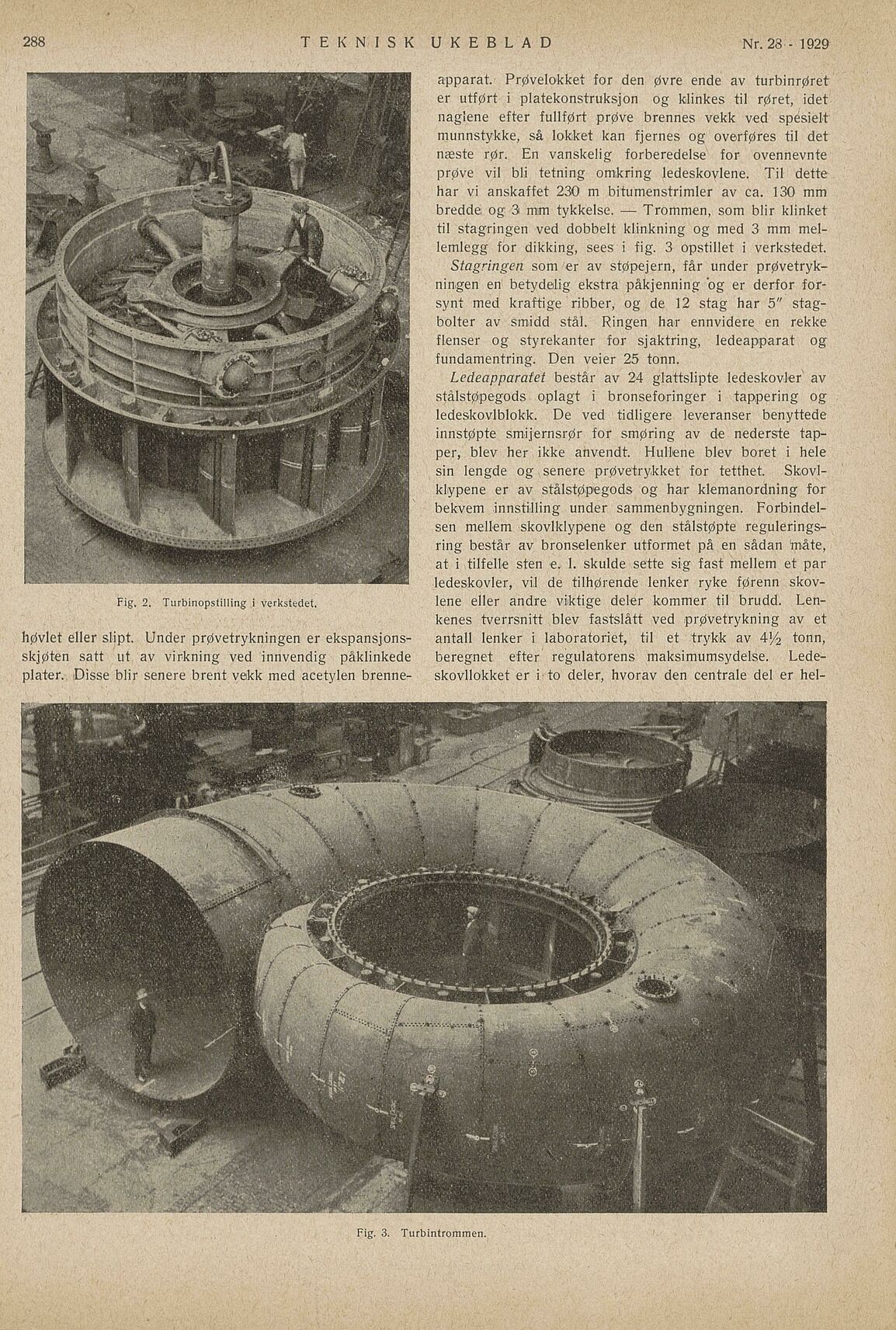

Fig. 3. Turbintrommen.
Fig, 2, Turbinopstilling i verkstedet.
288 TEKNISK UKEBLAD Nr. 28 - 1929
