SmATCH 04nt RaTqW GaT<-
PkATfOFtN HOUtt RooM HQUSt
bli ført herfrå i kraftledning montert på stålmaster, langs
elvens sydlige bredd til Montreal By.
Selve kraftstasjonens overbygning blir av jernkon
struksjoner — hvorav medgår 12000 tonn — og med
murstens vegger mellem spilene. Taket skal bygges av
ferdigstøpte betongplater som har et isolasjonslag av
kork, og ovenpå blir anbragt et lag av tjæresingel. 1
generatorrummet blir anbragt en 125 tonn løftekran og
i lukehuset skal installeres to 25 tonn kraner. Kraft
stasjonens overbygning skal foreløbig strekke sig over
8 aggregater. Fig. 9> viser et tverrsnitt av kraftstasjonen.
Hvad arbeidet ved anlegget angår følger det ganske
godt den utarbeidede plan og ca. 40 % av det hele anlegg
er fullført. 1 ) Mellem elvens nordre bredd og Cedar
Island er bygget 3 store fangdammer. Den første fang
dam går rundt de tre første aggregater næhmest den
nordre bredd. Den blev tørrlagt i midten av mai forrige
år og omtrent 30 000 kubikkyard fjell blev sprengt for
fundamentene. Støpningen av kraftstasjonens underbyg
ning er nu’ så langt på vei at man kan gå igang med å
sette op skelettet for overbygningen samt installere tur
binene. Fangdam nr. 2 blev tørrlagt og den mellemlig
gende vegg fjernet så. der dannedes én stor byggegrube,
D I april 1929.
TYPtCAt StCtlON THROUGH
CCM»
TYPtCAU MCTION THffOUGH OETAININQ WAll STOUCTUPE ‘t
hvilket kan sees på fig. 2. Den 3. fangdam blev så byg
get ut fra enden av nr. 2, næiimere Cedar Island, og 5
pilarer for flomlukene blev ferdigstøpt med en foreløbig
terskel for bjelkestengsel. I oktober inntraff ekstraordi
nær høi vannstand på grunn av kraftig regn, og vannet
truet med å stige over fangdammene ved kraftstasjonen.
For å forebygge dette blev fangdammen ved flomlukene
sprengt med dynamitt for å gi større gjennemstrømnings
åpning for vannet.
Arbeidet påbegyntes i marken den i5. februar 1928.
Gjennelmsnittlig arbeidstyrke har vært 800 mann.
Fangdammene er fra 14 til 20 fot brede og laget av
3" X 8" eller 10" firkanttømmer med sinkede hjørner og
tett bunn. Disse blev bygget på stedet og senket på plass
ved å fylle dem med sten. For å gjøre dammen vanntett
blev der med dykker slått ned på forsiden en spuntvegg
bestående av 3" X8" planker. Lekkasjevannet, hvilket
er ganske lite i betraktning av dammens utstrekning,
føres til en senkningsbrønd og pumpes tilbake i elven
ved elektrisk drevne centrifugalpumper. Byggegrubens
areal er omtrent 8 acres, og fangdammene står under
17 fot vanntrykk; der er 7 fot fall mellem den øvre og
nedre fangdalm (se fig. 2).
Fjellet består vesentlig av kalksten. Til sprengning er
allerede brukt 50 tonn dynamitt. «Steamshovels» laster
den utsprengte sten på tippvogner som hver tar 4 kubikk
yard. Disse blir dratt langs et arbeidsspor av «steam
dinkies» til foten av bakken, hver «dinky» er istand til
å dra 2 fullastede vogner. Ved foten av bakken kobles
lokomotivet fra og vognene tilkobles en kabel som drar
dem opover en 35 % hellning op til knuseriet. Kabelen
manøvreres av en 100 HK motor. Ankommet til toppen
av bakken, tømlmes vognene på en en metallbeslått platt
form som heller nedover til en «hopper». Rett under er
anbragt en kjæftknuser som er kapabel til å ta stener
24" tykke og 36" brede, og knuser disse til 9" størrelsen.
Dette produkt føres ved render videre til nr. 6 og nr. 7
rotasjonsknusere, som bringer størrelsen ned til å passere
en 2" og 2>/2 " ring. Pukkstenen blir fra-knusere ført til
lagerplassen ved et paternosterverk. Knuseriet har en
kapasitet av 750 kubikkyard daglig.
Der er adskillig over 80000 kubikkyard fjell som må
sprenges i kraftstasjonens avløpskanal, og det meste er
4o’-o’ 26’-o‘
21-0* ~ig‘.o’
J ’
A Ö
j x 1 z i JUIL.a.*o ,.r.r„ 1[|l "li
1
J 1_| li; iTZ.TJ JLZid*Ar»G4*
. 33-fo* <•4 . t JZtfc* n
ip ;?gk\ £
’ ?•’W
SECTion <An.iS ERS Tur 01 n£

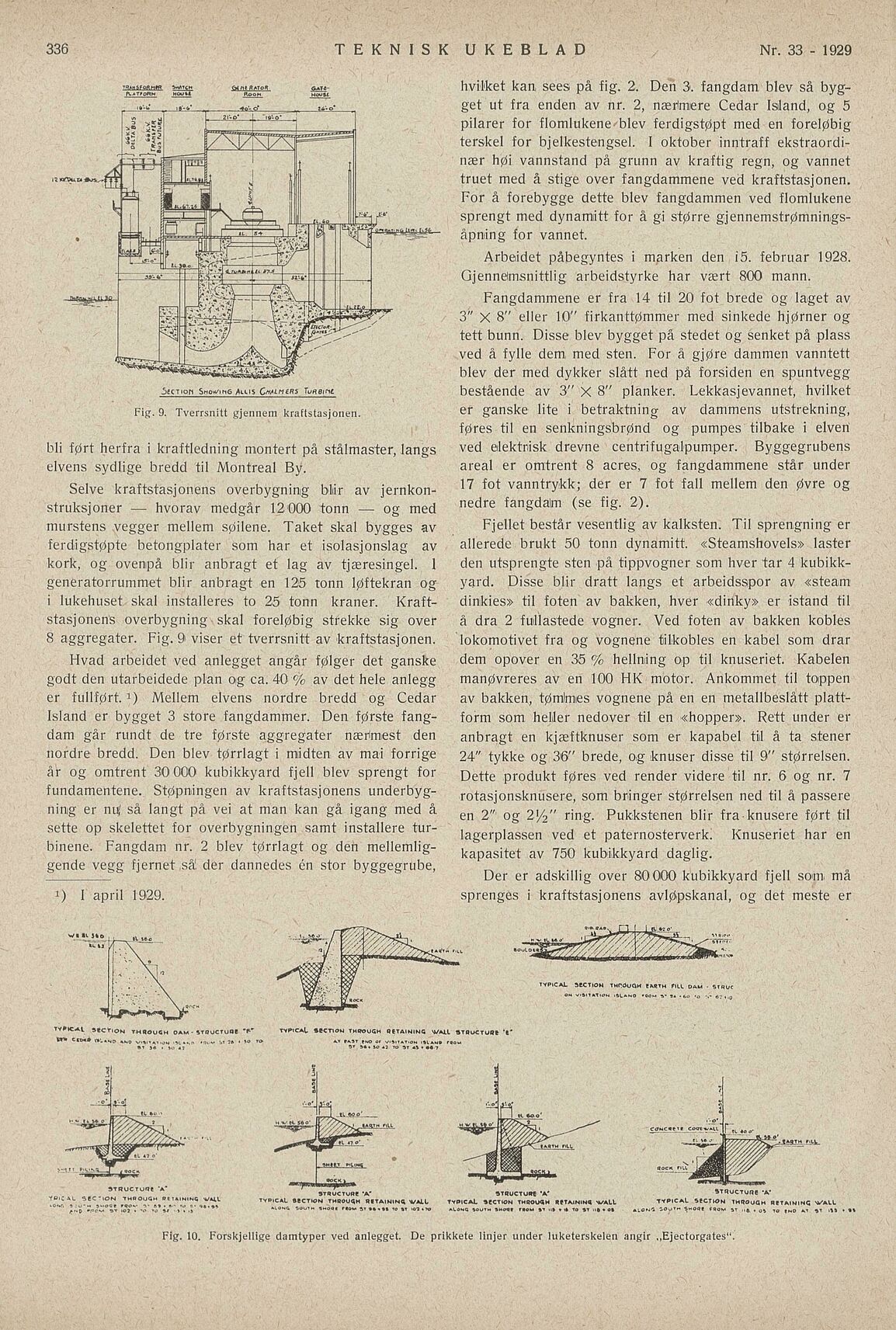

Fig. 9. Tverrsnitt gjennem kraftstasjonen.
Wi-*‘-. 5fcA J iV.sfte
z,,ut /£ Z’zz. .|/’’/ ’ /’’ **
vSy>.:• typicaL äcction tmcough bärth fill dam struc
Yrocm °M v.giiaT.øH <suaho »oom -r s* .bo >o •.• e?«,0
5TRUCTU0E
3
1
[T"L «i*011
STRUCTUm ’A’
]
I
— A’
I u €0-0
nlt
Fig. 10. Forskjellige damtyper ved anlegget. De prikkete linjer under luketerskelen angir ,,Ejectorgates
££“5.«” C“«W\ r ujo O-
, _ 1 t»RTH riLV
STRUCTURC *A’ STRUCTURt *A* STRUCTURC *A*
fPivAL SEC ION THROUGH RtTKiNINQ V*J.L TYPICAL SBCTK3N THROUQH RfTAINING VALL TYPICAL 5CCTJON RBTAINING VALL TYPICAL SBCTlON THROUGH RCTAINING ’VALL
ALONG SBUtM SHOOf r.Ou AT ....... .. -I «.O..TM «IHOO» co... .. .. _ _ _ __ ...
»PCm°BT K3,2>N. ’O Tø ,j’ q®’** ALONQ SOUTH SHOQ( ftOM ST •• *BBTO ST IOS 70 AtOHQ SOUTH SHOOt T«OM >T ll> >»TO 5T lift «OB aLOMG SOUTH ShOOC FBOM ST nft. .øs TO (NO AT ST IBS
I 5HMT PfltNq
