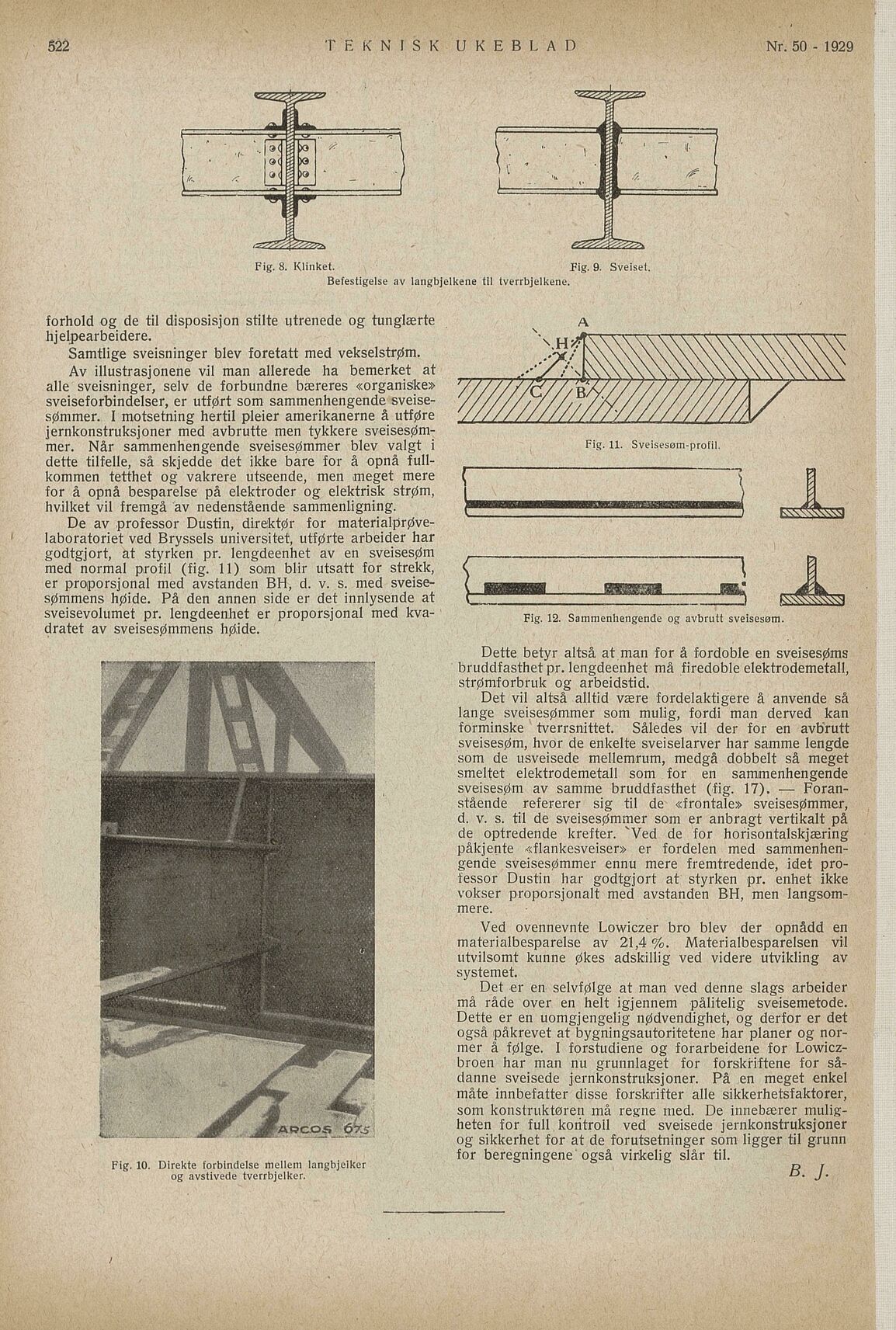

forhold og de til disposisjon stilte utrenede og tunglærte
hjelpearbeidere.
Samtlige sveisninger blev foretatt med vekselstrøm.
Av illustrasjonene vil man allerede ha bemerket at
alle sveisninger, seiv de förbundne bæreres «organiske»
sveiseforbindelser, er utført som sammenhengende sveise
sømmer. I motsetning hertil pleier amerikanerne å utføre
jernkonstruksjoner med avbrutte men tykkere sveisesøm
mer. Når sammenhengende sveisesømmer blev valgt i
dette tilfelle, så skjedde det ikke bare for å opnå full
kommen tetthet og vakrere utseende, men meget mere
for å opnå besparelse på elektroder og elektrisk strøm,
hvilket vil fremgå av nedenstående sammenligning.
De av professor Dustin, direktør for materialprøve
laboratoriet ved Bryssels universitet, utførte arbeider har
godtgjort, at styrken pr. lengdeenhet av en sveisesøm
med normal profil (fig. 11) som blir utsatt for strekk,
er proporsjonal med avstanden BH, d. v. s. med sveise
sømmens høide. På den annen side er det innlysende at
sveisevolumet pr. lengdeenhet er proporsjonal med kva
dratet av sveisesømmens høide.
Befestigelse av langbjelkene til tverrbjelkene.
r x
r~ . i
Fig. 12. Sammenhengende og avbrutt sveisesøm.
Dette betyr altså at man for å fordoble en sveisesøms
bruddfasthet pr. lengdeenhet må firedoble elektrodemetall,
strømforbruk og arbeidstid.
Det vil altså alltid være fordelaktigere å anvende så
lange sveisesømmer som mulig, fordi man derved kan
forminske tverrsnittet. Således vil der for en avbrutt
sveisesøm, hvor de enkelte sveiselarver har samme lengde
som de usveisede mellemrum, medgå dobbelt så meget
smeltet elektrodemetall som for en sammenhengende
sveisesøm av samme bruddfasthet (fig. 17). — Foran
stående refererer sig til de «frontale» sveisesømmer,
d. v. s. til de sveisesømmer som er anbragt vertikalt på
de optredende krefter. "Ved de for horisontalskjæring
påkjente «flankesveiser» er fordelen med sammenhen
gende sveisesømmer ennu mere fremtredende, idet pro
fessor Dustin har godtgjort at styrken pr. enhet ikke
vokser proporsjonalt med avstanden BH, men langsom
mere.
Ved ovennevnte Lowiczer bro blev der opnådd en
materialbesparelse av 21,4 %. Materialbesparelsen vil
utvilsomt kunne økes adskillig ved videre utvikling av
systemet.
Det er en selvfølge at man ved denne slags arbeider
må råde over en helt igjennem pålitelig sveisemetode.
Dette er en uomgjengelig nødvendighet, og derfor er det
også påkrevet at bygningsautoritetene har planer og nor
mer å følge. 1 forstudiene og forarbeidene for Lowicz
broen har man nu grunnlaget for forskriftene for så
danne sveisede jernkonstruksjoner. På en meget enkel
måte innbefatter disse forskrifter alle sikkerhetsfaktorer,
som konstruktøren må regne med. De innebærer mulig
heten for full kontroll ved sveisede jernkonstruksjoner
og sikkerhet for at de forutsetninger som ligger til grunn
for beregningene også virkelig slår til.
B. J.
i ’ ‘ ‘.. r I
9( | »
A. .< »’ |» ~ - I
Fig. 8. Klinket.
r" r—-
f1>,? 0 frå irw •
äjSf S
”i?’ w4 ’ 1 Wk
9
Jfaqcos 6X5
Fig. 10. Direkte forbindelse mellem langbjelker
og avstivede tverrbjelke r.
i: , w t <n
\r * •Ef k
<i
Pig. 9. Sveiset.
Fig. 11. Sveisesøm-profil.
522
>
TEKNISK UKEBLAD Nr. 50 - 1929
