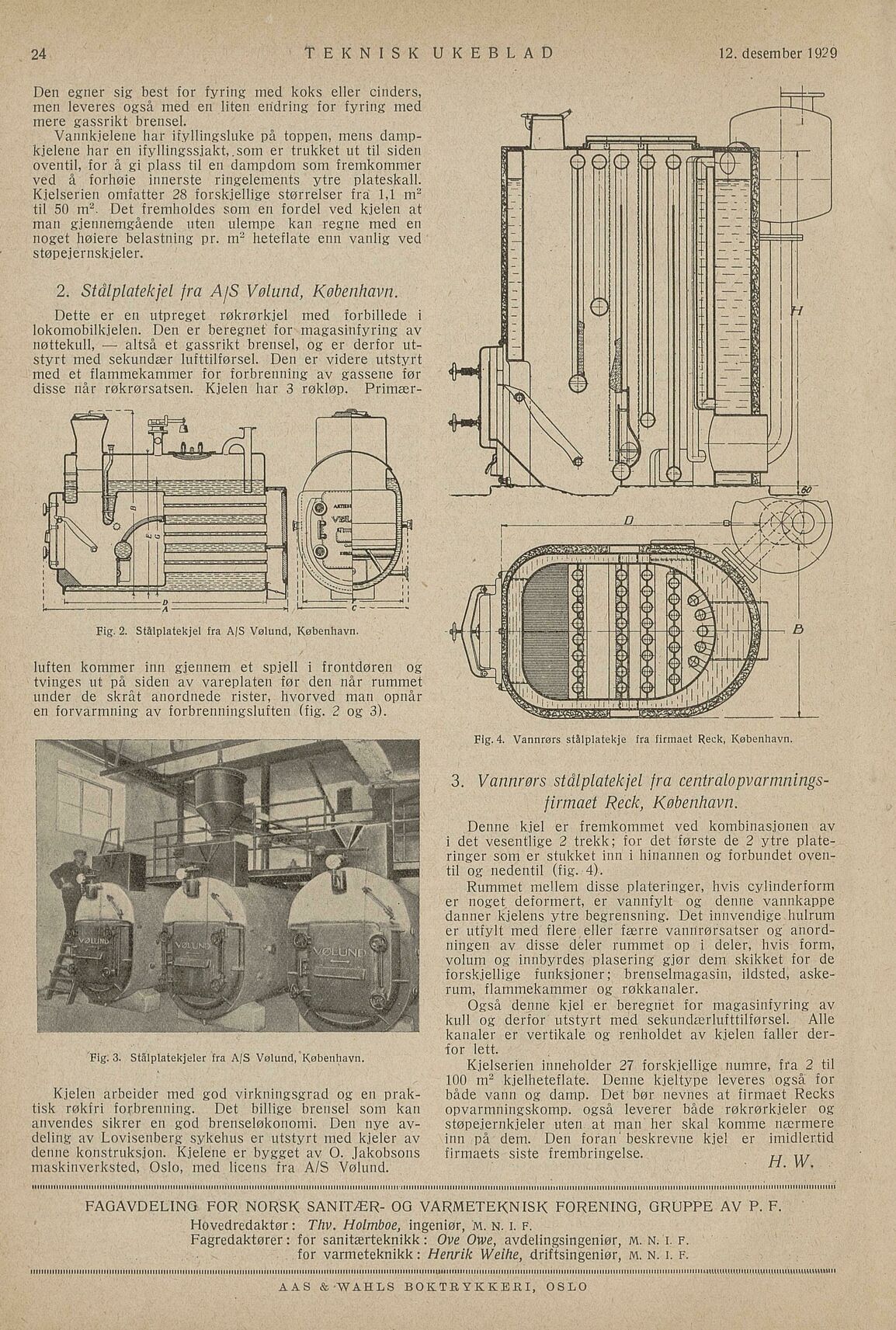

Den egner sig best for fyring med koks eller cinders,
men leveres også med en liten endring for fyring med
mere gassrikt brensel.
Vannkjelene har ifyllingslnke på toppen, mens damp
kjelene har en ifyllingssjakt, .som er trukket ut til sideu
oventil, for å gi plass til en dampdom som fremkommer
ved å forhøie innerste ringelements ytre plateskall.
Kjelserien omfatter 28 forskjellige størrelser fra 1,1 m2
til 50 m2. Det fremholdes som en fordel ved kjelen at
man gjennemgående uten ulempe kan regne med en
noget høiere belastning pr. m2 heteflate enn vanlig ved
støpejernskjeler.
2. Stålplatekjel fra A/S Vølund, København.
Dette er en utpreget røkrørkjel med forbillede i
lokomobilkjelen. Den er beregnet for magasinfyring av
nøttekull, — altså et gassrikt brensel, og er derfor ut
styrt med sekundær lufttilførsel. Den er videre utstyrt
med et flammekammer for forbrenning av gassene før
disse når røkrørsatsen. Kjelen har 3 røkløp. Primær-
luften kommer inn gjennem et spjell i frontdøren og
tvinges ut på siden av vareplaten før den når rummet
under de skråt anordnede rister, hvorved man opnår
en forvarmning av forbrenningsluften (fig. 2 og 3).
Kjelen arbeider med god virkningsgrad og en prak
tisk røkfri forbrenning. Det billige brensel som kan
anvendes sikrer en god brenseløkonomi. Den nye av
deling av Lovisenberg sykehus er utstyrt med kjeler av
denne konstruksjon. Kjelene er bygget av O. Jakobsons
maskinverksted, Oslo, med licens fra A/S Vølund.
Illll Illllllllllllllllllllllllllllllllllllllllllllllllllllllllllllltllllllllllllllllllllllllllllllllllllllllllllllllllllllllllll IIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIDIIIllllllllllllllllllllllllllll
FAGAVDELING FOR NORSK SANITÆR- OG VARMETEKNISK FÖRENING, GRUPPE AV P. F
Hovedredaktør: Thv. Holmboe, ingeniør, m. n. i. f.
Fagredaktører: for sanitærteknikk: Ove Owe, avdelingsingeniør, M. N. I. F.
for varmeteknikk: Henrik Weihe, driftsingeniør, m. n. i. f.
3. Vannrørs stålplatekjel fra centralopvarmnings
firmaet Reck, København.
Denne kjel er fremkommet ved kombinasjonen av
i det vesentlige 2 trekk; for det første de 2 ytre plate
ringer som er stukket inn i hinannen og forbundet oven
til og nedentil (fig. 4).
Rummet mellem disse plateringer, hvis cylinderform
er noget deformert, er vannfylt og denne vannkappe
danner kjelens ytre begrensning. Det innvendige hulrum
er utfylt med flere eller færre vannrørsatser og anord
ningen av disse deler rummet op i deler, hvis form,
volum og innbyrdes plasering gjør dem skikket for de
forskjellige funksjoner; brenselmagasin, ildsted, aske
rum, flammekammer og røkkanaler.
Også denne kjel er beregnet for magasinfyring av
kull og derfor utstyrt med sekundærlufttilførsel. Alle
kanaler er vertikale og renholdet av kjelen faller der
for lett.
Kjelserien inneholder 27 forskjellige numre, fra 2 til
100 m2 kjelheteflate. Denne kjeltype leveres også for
både vann og damp. Det bør nevnes at firmaet Recks
opvarmningskomp. også leverer både røkrørkjeler og
støpejernkjeler uten at man her skal komme nærmere
inn på dem. Den foran’ beskrevne kjel er imidlertid
firmaets siste frembringelse H. W.
lill lill lill lill lill lill lilllllllllllllllll lllll
11111111111111111111111111111111111111111111111111 • 111111111111111111ii 111111111111111 i 1111111111111111111111111111111•111111111111111111111111111111in 111111111111111111111111111111111111111111111111111111111111111111111111111111111 • 11111111 • 1111 miuuuuui.ih.uwiuuimwwiwuuu11
AAS &-WAHLS BOKTRYKKERI, OSLO
Fig. 4. Vannrørs stålplatekje fra firmaet Reck, København.
’’T1
.fK hi |Z—w
i) @ Bfb
i W P-JBaßSagah
l3_ ih-AShri’
Fig. 2. Stålplatekjel fra A/S Vølund, København.
i s *^W,|S&M|t<,t •-.’ "X .: ‘
1 1 \ m ’Ä"Ji
—aM IwWW
B JP .-.k-
zn _, •« • \f -i’"’1
[’ * ’•‘Kj
1 \ W
1 !;<r1 . hfeffiqg’ ilS; ’
‘IÉT " ’. ä I - O;<- . hXh 1 -’ i’s
’Ä
W
[ ‘JF /ff x^A" •,- /
Fig. 3. Stålplatekjeler fra A/S Vølund, København.
Fl Wfå fe
* I “ I l ;: j
<- 1
h . ii f?:R-.
~ 0 :: -_~_-j
*-f£] ®i, >3
+** x\ j I I
jf
åJlQl
r _
-jwalir t i aWLhW’—
4 iH’4|j«]"
i 1 1 1 i! i ‘il i i [iij’ r’’~ 111 1 1
