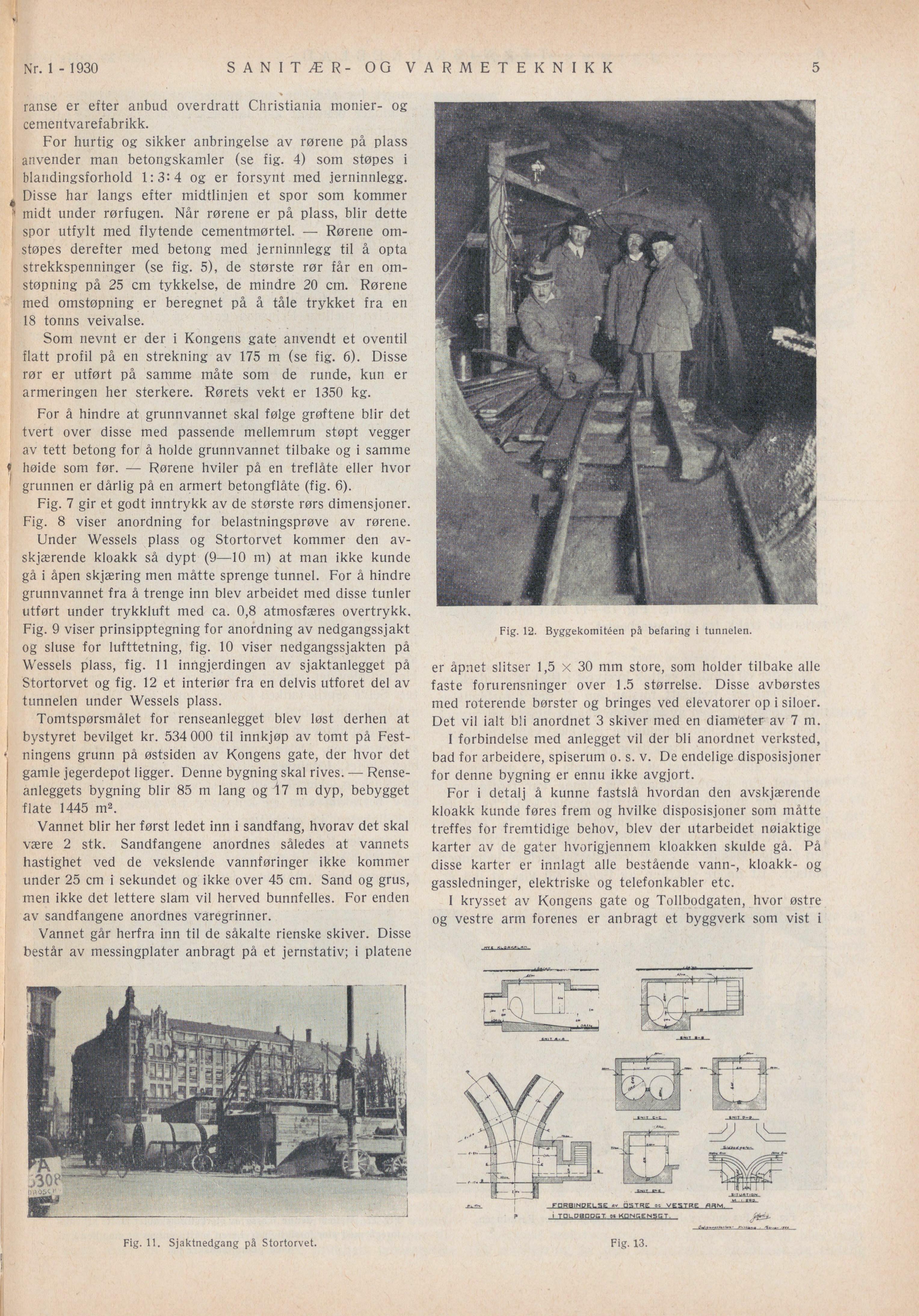

Nr. 1-1930
SANITÆR- OG VARMETEKNIKK
5
ranse er efter anbud overdratt Christiania monier- og
cementvarefabrikk.
For hurtig og sikker anbringelse av rørene pà plass
anvender man betongskamler (se fig. 4) som støpes i
blandingsforhold 1:3:4 og er forsynt med jerninnlegg.
* Disse har langs efter midtlinjen et spor som kommer
• midt under rørfugen. Når rørene er på plass, blir dette
spor utfylt med flytende cementmørtel. — Rørene
om-støpes derefter med betong med jerninnlegg til à opta
strekkspenninger (se fig. 5), de største rør får en
om-støpning på 25 cm tykkelse, de mindre 20 cm. Rørene
med omstøpning er beregnet pà å tåle trykket fra en
18 tonns veivalse.
Som nevnt er der i Kongens gate anvendt et oventil
flatt profil på en strekning av 175 m (se fig. 6). Disse
rør er utført på samme màte som de runde, kun er
armeringen her sterkere. Rørets vekt er 1350 kg.
For à hindre at grunnvannet skal følge grøftene biir det
tvert over disse med passende mellemrum støpt vegger
av tett betong for à holde grunnvannet tilbake og i samme
« høide som før. — Rørene hviler på en treflåte eller hvor
grunnen er dårlig på en armert betongflàte (fig. 6).
Fig. 7 gir et godt inntrykk av de største rørs dimensjoner.
Fig. 8 viser anordning for belastningsprøve av rørene.
Under Wessels plass og Stortorvet kommer den
avskjærende kloakk så dypt (9—10 m) at man ikke kunde
gå i åpen skjæring men måtte sprenge tunnel. For å hindre
grunnvannet fra å trenge inn blev arbeidet med disse tunler
utført under trykkluft med ca. 0,8 atmosfæres overtrykk.
Fig. 9 viser prinsipptegning for anordning av nedgangssjakt
og sluse for lufttetning, fig. 10 viser nedgangssjakten på
Wessels plass, fig. 11 inngjerdingen av sjaktanlegget på
Stortorvet og fig. 12 et interiør fra en delvis utforet del av
tunnelen under Wessels plass.
Tomtspørsmàlet for renseanlegget blev løst derhen at
bystyret bevilget kr. 534 000 til innkjøp av tomt pà
Fest-• ningens grunn på østsiden av Kongens gate, der hvor det
gamle jegerdepot ligger. Denne bygning skal rives. —
Renseanleggets bygning biir 85 m lang og 17 m dyp, bebygget
flate 1445 m2.
Vannet biir her først ledet inn i sandfang, hvorav det skal
være 2 stk. Sandfangene anordnes således at vannets
hastighet ved de vekslende vannføringer ikke kommer
under 25 cm i sekundet og ikke over 45 cm. Sand og grus,
men ikke det lettere slam vil herved bunnfelles. For enden
av sandfangene anordnes varegrinner.
Vannet går herfra inn til de såkalte rienske skiver. Disse
består av messingplater anbragt pà et jernstativ; i platene
Fig. 11. Sjaktnedgang pà Stortorvet.
Fig. 12. Byggekomitéen pä befaring i tunnelen.
er åpnet slitser 1,5 x 30 mm store, som holder tilbake alle
faste forurensninger over 1.5 størrelse. Disse avbørstes
med roterende børster og bringes ved elevatorer op i siloer.
Det vil ialt bli anordnet 3 skiver med en diameter av 7 m.
I forbindelse med anlegget vil der bli anordnet verksted,
bad for arbeidere, spiserum o. s. v. De endelige disposisjoner
for denne bygning er ennu ikke avgjort.
For i detalj å kunne fastslå hvordan den avskjærende
kloakk kunde føres frem og hvilke disposisjoner som måtte
treffes for fremtidige behov, blev der utarbeidet nøiaktige
karter av de gater hvorigjennem kloakken skulde gå. På
disse karter er innlagt alle bestående vann-, kloakk- og
gassledninger, elektriske og telefonkabler etc.
I krysset av Kongens gate og Tollbodgaten, hvor østre
og vestre arm forenes er anbragt et byggverk som vist i
Fig. 13.
