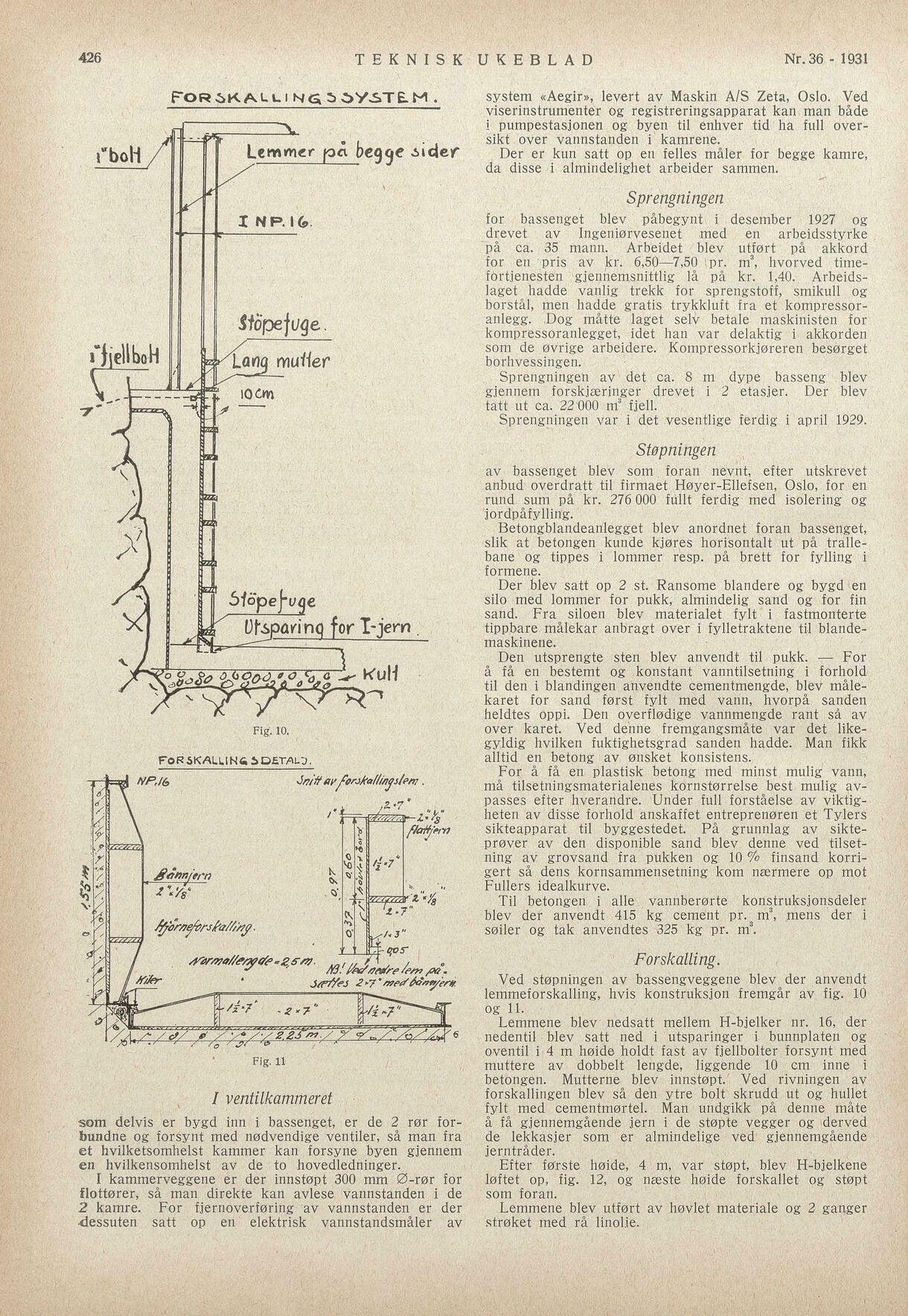

Full resolution (JPEG) - On this page / på denna sida - Nr. 36. 9. november 1931 - Vannbassenget for Stavanger nye vannverk, av N. Haavardsholm (forts.)
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
FORSKALLING SSYSTEM.
Lemmer på begge sider
I ventilkammeret
som delvis er bygd inn i bassenget, er de 2 rør for
bundne og forsynt med nødvendige ventiler, så man fra
et hvilketsomhelst kammer kan forsyne byen gjennem
en hvilkensomhelst av de to hovedledninger.
I kammerveggene er der innstøpt 300 mm Ø-rør for
flottører, så man direkte kan avlese vannstanden i de
2 kamre. For fiernoverforing ’av vannstanden er der
dessuten satt op en elektrisk vannstandsmåler av
system «Aegir», levert av Maskin A/S Zeta, Oslo. Ved
viserinstrumenter og registreringsapparat kan man både
i pumpestasjonen og byen til enhver tid ha full over
sikt over vannstanden i kamrene. .
Der er kun satt op en felles måler for begge kamre,
da disse i almindelighet arbeider sammen.
Sprengningen
for bassenget blev påbegynt
i desember 1927 og
drevet av Ingeniørvesenet med en arbeidsstyrke
på ca. 35 mann. Arbeidet blev utført på akkord
for en ’pris av kr. 6,50—7,50 |pr. m; hvorved time
fortienesten gjennemsnittlig lå på kr. 1,40. Arbeids
laget hadde vanlig trekk for sprengstoff, smikull og
borstål, men hadde gratis trykkluft fra et kompressor
anlegg. Dog måtte laget selv betale maskinisten for
kompressoranlegget, idet han var delaktig i akkorden
som de øvrige arbeidere. Kompressorkjøreren besørget
borhvessingen. :
Sprengningen av det ca. 8 m dype basseng blev
gjiennem forskieringer drevet i 2 etasier. Der blev
tatt ut ca. 22000 m” fijell. . . i
Sprengningen var i det vesentlige ferdig i april 1929.
Støpningen
av bassenget blev som foran nevnt, efter utskrevet
anbud: overdratt til firmaet Høyer-Ellefsen, Oslo, for en
rund sum på kr. 276 000 fullt ferdig med isolering og
jordpåfylling.
Betongblandeanlegget blev anordnet foran bassenget,
slik at betongen kunde kjøres horisontalt ut på tralle
bane og tippes i lommer resp. på brett for fylling i
formene. |
Der blev satt op 2 st. Ransome blandere og bygd ’en
silo med lommer for pukk, almindelig sand og for fin
sand. Fra siloen blev materialet fylt i fastmonterte
tippbare målekar anbragt over i fylletraktene til blande
maskinene. : r
Den utsprengte sten blev anvendt til pukk. — For
å få en bestemt og konstant vanntilsetning i forhold
til den i blandingen anvendte cementmengde, blev måle
karet for sand ferst fylt med vann, hvorpå sanden
heldtes oppi. Den overflødige vannmengde rant så av
over karet. Ved denne fremgangsmåte var det like
gyldig hvilken fuktighetsgrad sanden hadde. Man fikk
alltid en betong av ønsket konsistens.
For å få en plastisk betong med minst mulig vann,
må tilsetningsmaterialenes kornstørrelse best mulig av
passes efter hverandre. Under full forståelse av viktig
heten av disse forhold anskaffet entreprenøren et Tylers
sikteapparat til byggestedet. På grunnlag av sikte
prøver av den disponible sand blev denne ved tilset
ning av grovsand fra pukken og 10% finsand korri
gert så dens kornsammensetning kom nærmere op mot
Fullers idealkurve. )
Til betongen i alle vannberørte konstruksionsdeler
blev der anvendt 415 kg cement pr. m"’, mens der i
søiler og tak anvendtes 325 kg pr. m".
Forskalling.
Ved støpningen av bassengveggene blev der anvendt
lemmeforskalling, hvis konstruksjon fremgår av fig. 10
og 11. ; | | i
Lemmene blev nedsatt mellem H-bielker nr. 16, der
nedentil blev satt ned i utsparinger i bunnplaten og
oventil i4 m heide holdt fast av fiellbolter forsynt med
muttere av dobbelt lengde, liggende 10 cm inne i
betongen. Mutterne blev innstøpt. Ved rivningen av
forskallingen blev så den ytre bolt skrudd ut og hullet
fylt med cementmørtel. Man undgikk på denne måte
å få gjennemgående jern i de støpte vegger og derved
de lekkasier som er almindelige ved gjennemgående
jerntråder.
Efter første høide, 4 m, var støpt, blev H-bjelkene
løftet op, fig. 12, og næste høide forskallet og støpt
som foran. |
Lemmene blev utført av høvlet materiale og 2 ganger
strøket med rå linolie.
- [a
D
1"boH JII -
HM
LÅT Å
| INP.IG.
M| | -
H -
l I stöpetuge.
V m
Å *
J IL v |
A
XV
L |
V i W Öföpej’ue
| ÅÆ Utsparing
forTjern
| goc)go 2 902 o’oo gg t” KUH ;
. NIL -
Fig. 10.
FOR SKALLING SDETAL)D.
Id NP/6 SiAv/erka///)/fJ/th ;
LØ v
I er JT g
E ” lz’m. 143
/_& *å Matbjera
: %rI/I/I Å Å m l
ä å Aåmnrern I ä ; :
p 17 & , k n "
WZ 245 i S, ? zzzzz7år & A
V (X NE t. 7 ”
L| böragrstating. Ir
er LASÅÅ . !i
4 Nr gO5 ;
? / WDMIP
=25M. Jalbbandrelem på
.
tøg // K . Ssæltles .7 ’melåv’mye"/’#:
- A 1... - ,//47” ’/lv ä m» .-V’q
VAÅL/TØ ØT NSV/VBRESM/ ? 3 pd 6
- o” . p
Snav/br.;ka///)/f:/ønz
Fig. 11
