Full resolution (JPEG) - On this page / på denna sida - Nr. 45. 10. desember 1931 - Nikkel og Monell-metall, av Reidar Lund
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

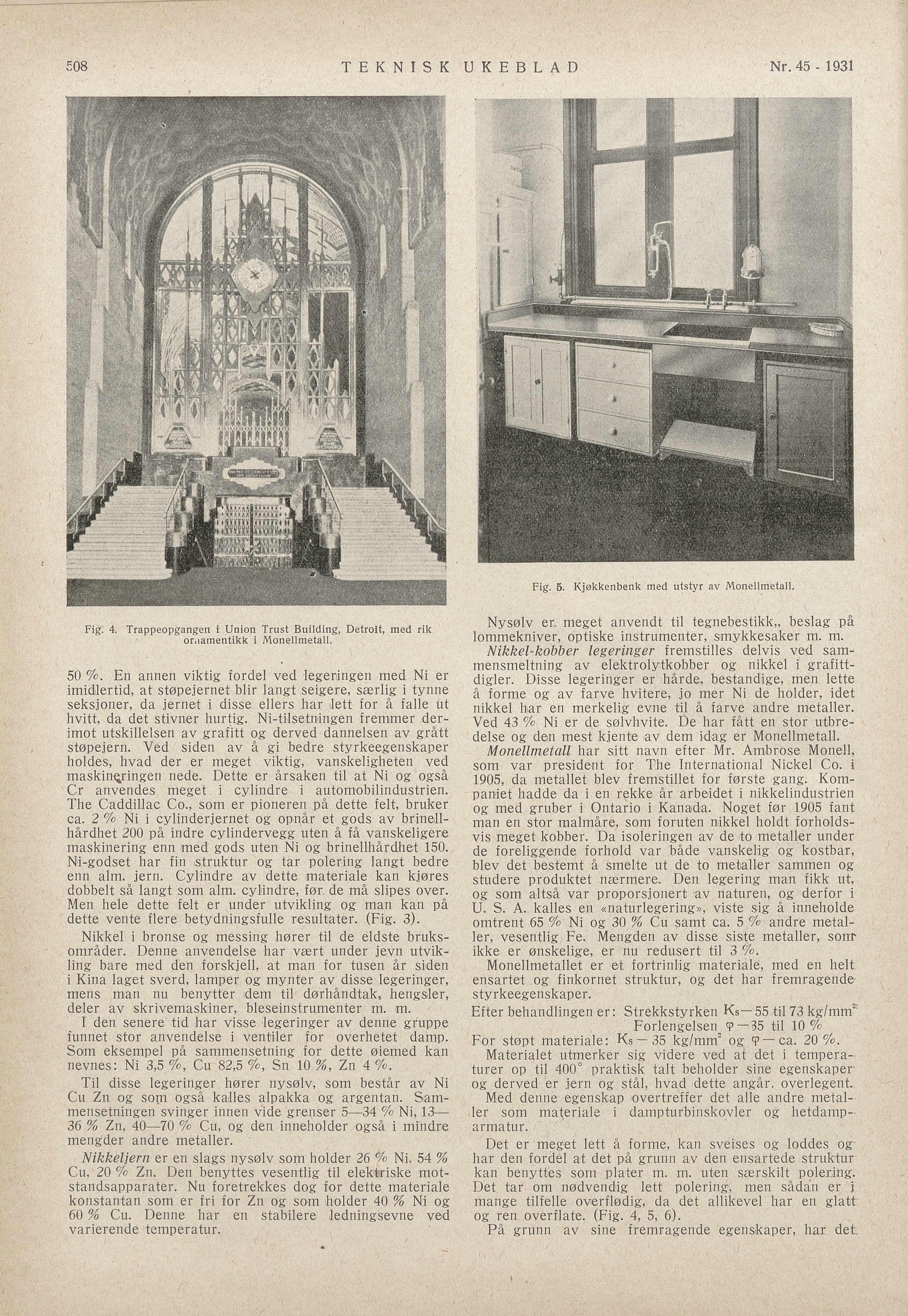

50 %. En annen viktig fordel ved legeringen med Ni er
imidlertid, at støpeiernet blir langt seigere, særlig i tynne
seksjoner, da ijernet i disse ellers har lett for å falle tt
hvitt, da det stivner hurtig. Ni-tilsetningen fremmer der
imot utskillelsen av grafitt og derved dannelsen av grått
støpeiern. Ved siden av å gi bedre styrkeegenskaper
holdes, hvad der er meget viktig, vanskeligheten ved
maskineringen nede. Dette er årsaken til at Ni og også
Cr anvendes meget i cylindre i automobilindustrien.
The Caddillac Co., som er pioneren på dette felt, bruker
ca. 270 Ni i cylinderjernet og opnår et gods av brinell
hårdhet 200 på indre cylindervegg uten å få vanskeligere
maskinering enn med gods uten Ni og brinellhårdhet 150.
Ni-godset har fin struktur og tar polering langt bedre
enn alm. jern. Cylindre av dette materiale kan kjøres
dobbelt så langt som alm. cylindre, för. de må slipes over.
Men hele dette felt er under utvikling og man kan på
dette vente flere betydningsfulle resultater. (Fig. 3).
Nikkel i bronse og messing hører til de eldste bruks
områder. Denne anvendelse har vært under jevn utvik
ling bare med den forskiell, at man for tusen år siden
i Kina laget sverd, lamper og mynter av disse legeringer,
mens man nu benytter dem til dorhåndtak, hengsler,
deler av skrivemaskiner, bleseinstrumenter m. m.
I den senere tid har visse legeringer av denne gruppe
iunnet stor anvendelse i ventiler for overhetet damp.
Som eksempel på sammensetning for dette øiemed kan
nevnes: Ni 3,5 %, Cu 82,5 %, Sn 10%, Zn 4 %.
- Til disse legeringer hører nysølv, som består av Ni
Cu Zn og som også kalles alpakka og argentan. Sam
mensetningen svinger innen vide grenser 5—34 % Ni, 13—
36 % Zn, 40—70 % Cu, og den inneholder også i mindre
mengder andre metaller. -
Nikkeljern er en slags nysølv som holder 26 % Ni, 54 %
Cu, 20% Zn. Den benyttes vesentlig til elektriske mot
standsapparater. Nu foretrekkes dog for dette materiale
konstantan som er fri for Zn og som holder 40 % Ni og
60 % Cu. Denne har en stabilere ledningsevne ved
varierende temperatur. ;
Nysølv er. meget anvendt til tegnebestikk,, beslag på
lommekniver, optiske instrumenter, smykkesaker m. m.
Nikkel-kobber legeringer fremstilles delvis ved sam
mensmeltning av elektrolytkobber og nikkel i grafitt
digler. Disse legeringer er hårde, bestandige, men lette
å forme og av farve hvitere, jo mer Ni de holder, idet
nikkel har en merkelig evne til å farve andre metaller.
Ved 43 % Ni er de sølvhvite. De har fått en stor utbre
delse og den mest kjente av dem idag er Monellmetall.
Monellmetall har sitt navn efter Mr. Ambrose Monell,
som var president for The International Nickel Co. i
1905, da metallet blev fremstillet for første gang. Kom
paniet hadde da i en rekke år arbeidet i nikkelindustrien
og med gruber i Ontario i Kanada. Noget før 1905 fant
man en stor malmåre, som foruten nikkel holdt forholds
vis meget kobber. Da isoleringen av de to metaller under
de foreliggende forhold var både vanskelig og kostbar,
blev det bestemt å smelte ut de to metaller sammen og
studere produktet nærmere. Den legering man fikk ut,
og som altså var proporsjonert av naturen, og derfor i
U. S. A. kalles en «naturlegering», viste sig å inneholde
omtrent 65 %’ Ni og 30 % Cu samt ca. 5 % andre metal
ler, vesentlig Fe. Mengden av disse siste metaller, sont
ikke er ønskelige, er nu redusert til 3 %.
Monellmetallet er et fortrinlig materiale, med en helt
ensartet og finkornet struktur, og det har fremragende:
styrkeegenskaper. |
Efter behandlingen er: Strekkstyrken Ks—55 til 73 kg/mm”
. Forlengelsen 9 —35 til 10 9o
For stept materiale: Ks— 35 kg/mm” og &9 — ca. 20 Y
.
Materialet utmerker sig videre ved at det i tempera
turer op til 400” praktisk talt beholder sine egenskaper
og derved er jern og stål, hvad dette angår. overlegent.
Med denne egenskap overtreffer det alle andre metal–
ler som materiale i dampturbinskovler og hetdamp
armatur. =
Det er meget lett å forme, kan sveises og loddes og’
har den fordel at det på grunn av den ensartede struktur:
kan benyttes som plater m. m. uten serskilt polering.
Det tar om nedvendig lett polering, men sådan er j
mange tilfelle overflodig, da det allikevel har en glatt:
og ren overflate. (Fig. 4,5, 6). .
På grunn av sine fremragende egenskaper, har det.
b ; — an B
ER ; : . IR ESSS ARE 10SEU
N SSR SRSERNE SSA
NSR SM
å e K
Ø A
U
N A
A ua VEDUR
SE P
***ig*% E Öm**lv ”Kå -5%’
pA e X***ikx*xx*uiål%*”*xéä*w***ål”*?ä R
BSSA A P9&»*)3&** N xfe’ É
SE å;*ge&;sä*» E E åq*éåq. ;h** ,k»% M
A ISNN SSN P LeEK RR aAsa VR E AR:
mRSRER AR E Ö N SN
å 0E I *ix"*äw**"xåäkä* d
B SIETE N L i å E a E N
LÆ Å N
xQ p <"+W” ;S S - o hLR g :TR *:;å*n_:å*%,.a T %*3&; -*;e;;%’g
RR o or RR nAES S Oa
S N d R I A p
5 A r oc ooc Å’WR Åo AV ASS dHR
0 0 Dr C 5 A A R ET A
2Å N S ”l S0 9»–&’&?.* åÅD å ,Å**!å a
Iæ ’ä’&—’-. 5 A i R å *(35 Å E M H D .’ri«—ikl;%g
T |R Wå&å—s"«% A å xä%?gx
M F ANA »r a
sk?åhqs)å»* N R S A Lee .VI S: Å&i*æ”
AM å *’*.å-*"’v p å M SRR SN Sa o %*g&* E SSS
ea Øn L,8 | V LD å SSS fr
p 4 örp lST RV SRR R g*håäi
L Å PP 1 A L A A E e E
1 AA ve VR E
K KSO W A een AKR a A
A Ø S AAN S A u p
AMn H**x*e LA A zNg* : S*W&M
W NÅH M A LD A pr å
ØAR Aer ’l- ; T RSRAN e ÅRG E
m M L A RRR O å 2 A R
Pr D
. : % iL28 La ,.ix e. D A
E e ER E -
Åfæ’%fåi*äfi’—""æ S :3’ å a,». RL T Å kA S ,;*-x’:äx*; å *Åan’”—?**äw—’!
/ e H h AG N - m II
N I 0 ä, ÅR SR .-.- . 3 ! B 0 %&_&Qg
o R dVR N R |
p w&qv; p i.’%.,r”" Xär KJT V ?’”Q !3; å E &x*&’fök S N
K AAP A
T Sæ N
H A ASE SÅ & åf& $ . p F
F A 400 B L /P SNM 3408 Å P
mM T
å* —n M1 0 ?äwå%
SD å LER ELne A m e A Ka S A
R AM ANA V A d N A
A L D A EL .AP 3 å e A
L Å MiM -å10 % R E
A L A ’_&ffil*;—"x””(å? eåä Å N ingXälu QÅÅ«&
Ø k SKE 1d P N
Å ; iä&;. F% A rkl å A E 1 N T p
E P SN SOS Sar TE AN T
p æ%*gger Fm a l Xlåeå B0 å
ME) RR v —
SN ’—”’*.—’—Qi’é”%’;f&ä—å.:é?ä - m R y*;*év& TVG +0 M gl(,ä- x?_v*&,é
| s ä**ä?"*"”**’ R ”ä"änä ænäuän | M 0
L e sågt $ Æ Ø N
dä;é’e? ALL Bor HÅRAER ! ; r AS
R AA å a å SS M
£ P SN u Øan l ÅSP nk; | A Åkxx A SE
S N FSEE E 2 iv*e*å»*x*w* å sn n ’%Ä*N*%—?—’v?» p ,**!.—3:;
A SIS ee AS aEBmmet r a N
0 R M AS
v Æ K AR SE ee BD A *””"å ; N M f*ä&a
F SF FSEE Sn DRÅö SE , SR
(.é*å,,_ S /SS r e Ø
Æ 1SE R OO A
T ” SSSÅNPSR Å S
2 å Å E ; "?.3:3"&"*-"&""’*’—’:""”=» ’**ä**’**ä* 0Æ RÅD å &. )&Ä_
SÅ ; - — Sa»ÅT E Mne, REE E Hr Ka f HEr
T» Å : raar År *e a ee SM B F ’X;?m:’ R
e Sn M RR & an Å ØÅ E LA RR e
ø A A å / åv H LMÆ e å W
R23 id p 0
v eer A 6 uå M A E n -
f enn 0 0 E P R LI 3 eee -
Ra S AN 3 STE
een ev 3 AYSar vsa DR e V % J : se Nd en
E . i Bo SRSAA $ d q
ET m ELE -
e så m ..
A D R AEE .»"’x*’**u SSA
Fig. 4. Trappeopgangen i Union Trust Building, Detroit, med rik
ornamentikk i Monellmetall.
- "-*.__»* ÆT v
åå a v
CH RR nn A p
: E ,’»fe’z,g:? i p |ee
. TR T R Lna eE S
n H A HR E
|eÅ TR R Å e E
i 4 B An d A; |
; es -;335:5._=:;.:: A e A
; ö S :’ä’g HE E I0 Sd r
å ” S n"-;f_:’:.:.-’i;:jzå. p ;;å äda E
å i Fåt SSS Bur ÅID SEE SE å
dS p B
i 3A i p pee eS i
: ;**( r p E :
+ SEEL ET SR A KS ö
p E 33 p ]
” Å B m IE SIE
i ER s E STE AHE ;
i s ’HR å A ]
å |- RC 313 A L]
5 SRR iie d a B å Mr
; nJT L å
å p Æ bA SR Æ t G
|1Å 0 eA V fm*æ 80 — E
a Ö HER e——— E p
å R : FEP os E : Ner
- mmm ! æS EE
TE. -DS R—na - åKE
+a — SAS Æ e Ø
AN RERn e—Rie A VS æ
: 0 ,å! KW ea ton e NFee —
E I F E ee ö e p
É i - : S
E z"*X’f F a
a : å: + lB SRs SA h ”’———-—3»..’
æ . e B :,-—x*gg,iff"g-*«*::,,,’:;-é*.(:, —F j ’*"—"—-_..’f
B : j AL en S E lnn Sa sies
ev : - — — p ee
dd * ; å Å m 8S T eee
Æ | åBØ ;%xgvxaxgv
A + H R - b ROFD T ONR A u;:—),.’.-.-,5)’1’:*’:-7.g»’f.’(—’w*’.g’,fy.—,:’;*.::* +
Bo ; — 5r R-: p e
S
] / - E NN SR RRR RG ERr N r
å tl : RRR SS LER R LO
i BD ta i e 0J |-
/? ; MS i ne t ARR ER E nRR g PEE STIDR A
A
A A P S LER ERPr A A
A em Sa v A E
J : pÅ KS DeE a - AEE rar SeHn H
Fig. 5. Kjøkkenbenk med utstyr av Monellmetall,
508 TEKNISK UKEBLAD
i
Nr. 45 - 1931
<< prev. page << föreg. sida << >> nästa sida >> next page >>
