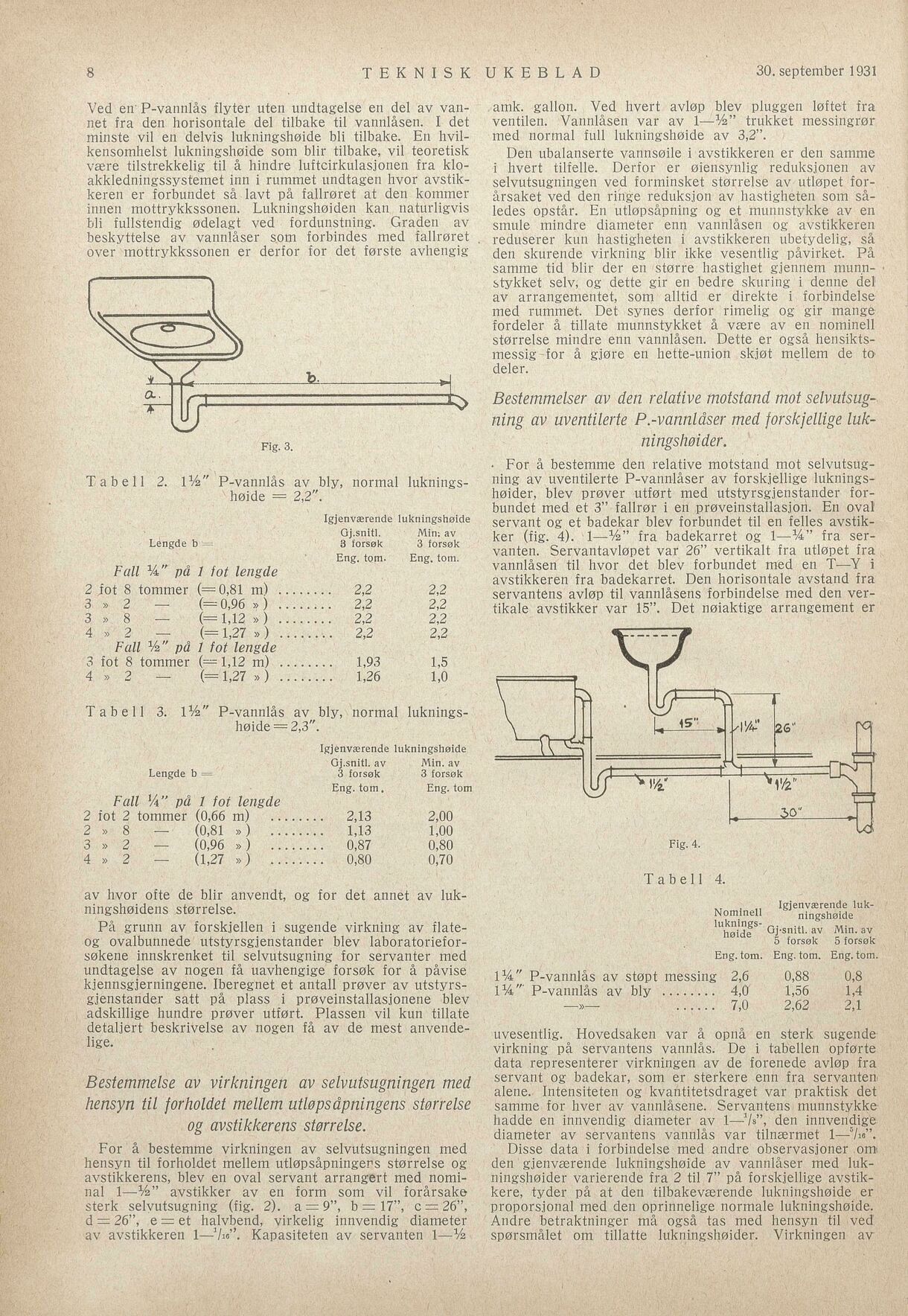

Ved en P-vannlås flyter uten undtagelsé en del av van
net fra den horisontale del tilbake til vannlåsen. I det
minste vil en delvis lukningshøide bli tilbake. En hvil
kensomhelst lukningshøide som blir tilbake, vil teoretisk
være tilstrekkelig til å hindre luftcirkulasjonen fra klo
akkledningssystemet inn i rummet undtagen hvor avstik
keren er forbundet så lavt på fallroret at den kommer
innen mottrykkssonen. Lukningshøiden kan naturligvis
bli fullstendig ødelagt ved fordunstning. Graden av
beskyttelse av vannlåser som forbindes med fallrøret
over mottrykkssonen er derfor for det förste avhengig
T
abell 2. 112” P-vannlås av bly, normal luknings
"heide = 2,2”.
. Igjenværende lukningshøide
Gj.snitl. > Min: av
Lengde b — : 8 forsøk 3 forsøk
) Eng. tom. Eng, tom.
Fall 4” på 1 fot lengde ;
2 fot 8 tommer (==o,Bl m) ........ 22 2,2
3 » 2 (= 0,96 ») ........ 2,2 2,2
3 » 8 (=LI2 ») ........ 2,2 2,2
4 » 2 (=1,27 ») ........ 2,2 2,2
Fall %" på I fot lengde
3 fot 8 tommer (==1,12 m) ........ 1,93 1,5
4 » 2 (= 1,27 » ) esro ].,26 1,0
T
abell 3. 1%” P-vannlås av bly, normal luknings
. ”
| heide = 2,3”.
| Igjenverende lukningsheide
; Gj.snitl. av Min. av
Lengde b = 3 forsek 3 forsøk
! : Eng. tom, Eng. tom
Fall Y4” på 1 fot lengde |
2 fot 2 tommer (0,66 m) -........ 213 2,00
2» 8 (0,81 ») ..u...... ILI3 1,00
35502420 40006005 ) ........ 0,87 0,80
4» 2 ÅAL27 ») .0....... 0,80 0,70
av hvor ofte de blir anvendt, og for det annet av luk
ningshøidens størrelse. |
På grunn av forskjellen i sugende virkning av flate
.og ovalbunnede utstyrsgienstander blev laboratoriefor
søkene innskrenket til selvutsugning for servanter med
undtagelse av nogen få uavhengige forsøk for å påvise
kjennsgjerningene. Iberegnet et antall prøver av utstyrs
gienstander satt på plass i prøveinstallasionene blev
adskillige hundre prøver utført. Plassen vil kun tillate
detaliert beskrivelse av nogen få av de mest anvende
lige. fr
Bestemmelse av virkningen av selvutsugningen med
hensyn til forholdet mellem utløpsåpningens størrelse
og avstikkerens størrelse.
For å bestemme virkningen av selvutsugningen med
hensyn til forholdet mellem utløpsåpningers størrelse og
avstikkerens, blev en oval servant arrangert med nomi
nal 1—%” avstikker av en form som vil forårsake
sterk selvutsugning (fig. 2). a=9", b=17”, c = 26",
d = 26", e et halvbend, virkelig innvendig diameter
av avstikkeren 1—/”. Kapasiteten av servanten 1—%
amk. gallon. Ved hvert avløp blev pluggen løftet fra
ventilen. Vannlåsen var av 1—%” trukket messingrør
med normal full lukningshøide av 3,2”.
Den ubalanserte vannsøile i avstikkeren er den samme
i hvert tilfelle. Derfor er øiensynlig reduksijonen av
selvutsugningen ved forminsket størrelse av utløpet for-
årsaket ved den ringe reduksjon av hastigheten som så-
ledes opstår. En utløpsåpning og et munnstykke av en
smule mindre diameter enn vannlåsen og avstikkeren
reduserer kun hastigheten i avstikkeren ubetydelig, så
den skurende virkning blir ikke vesentlig påvirket. På
samme tid blir der en større hastighet gjennem munn-
stykket selv;ogdette girenbedreskuring
idennedel
av arrangementet, som alltid er direkte i forbindelse
med rummet. Det synes derfor rimelig og gir mangeé
fordeler å tillate munnstykket å være aven nominell
størrelse mindre enn vannlåsen. Dette er også hensikts-
messig-for å gjøre en hette-union skjøt mellem de to
deler.
Bestemmelser av den relative motstand mot selvutsug-
ning av uventilerte P.-vannlåser med forskjellige luk-
ningshøider.
For å bestemme den relative motstand mot selvutsug-
ning av uventilerte P-vannlåser av forskiellige luknings-
høider, blev prøver utført med utstyrsgienstander for-
bundet med et 3” fallrør i en prøveinstallasion. En oval
servant og et badekar blev forbundet til en felles avstik-
ker (fig. 4). 11—%” fra baådekarret og 1—%"” fra ser-
vanten. Servantavløpet var 26” vertikalt frautløpetfra
vannlåsen til hvor det blev forbundet med en T—Y i
avstikkeren fra badekarret. Den horisontale avstand fra
servantens avløp til vannlåsens forbindelse med den ver-
tikale avstikker var 15”. Det nøiaktige arrangement er
Eng. tom. Eng.tom. Eng.tom.
14” P-vannlås av støpt messing 2,6 0,88 0,8
114” P-vannlås av bly ........ 40 1,56 1,4
—»— SS ÅD 2,62 2,1
uvesentlig. Hovedsaken var å opnå en sterk sugende
virkning på servantens vannlås. De i tabellen opførte
data representerer virkningen av de forenede avløp fra
servant og badekar, som er sterkere enn fra servanten
alene. Intensiteten og kvantitetsdraget var praktisk det
samme for hver av vannlåsene. Servantens munnstykke
hadde en innvendig diameter av 1—’/s”, den innven’d.ige
diameter av servantens vannlås var tilnærmet 1—/h”.
Disse data i forbindelse med andre observasioner om
den gienværende lukningshøide av vannlåser med luk-
ningshøider varierende fra 2 til 7” på forskjellige avstik-
kere,tyder på atden tilbakeværende lukningshøide er
proporsjonal med den oprinnelige normale lukningshøide.
Andre betraktninger må også tas med hensyn til ved
spørsmålet om tillatte lukningshøider. Virkningen av
Fig. 4.
Tabell 4.
Igjenværende luk-
Nominell ningsheide
luknings- .. . ;
høide "Gj’snitl. av Min.av
5 forsøk 5forsøk
| |
Øa
&. U
Fig. 3.
D A 3
j
U .
Sn
|_ o .
