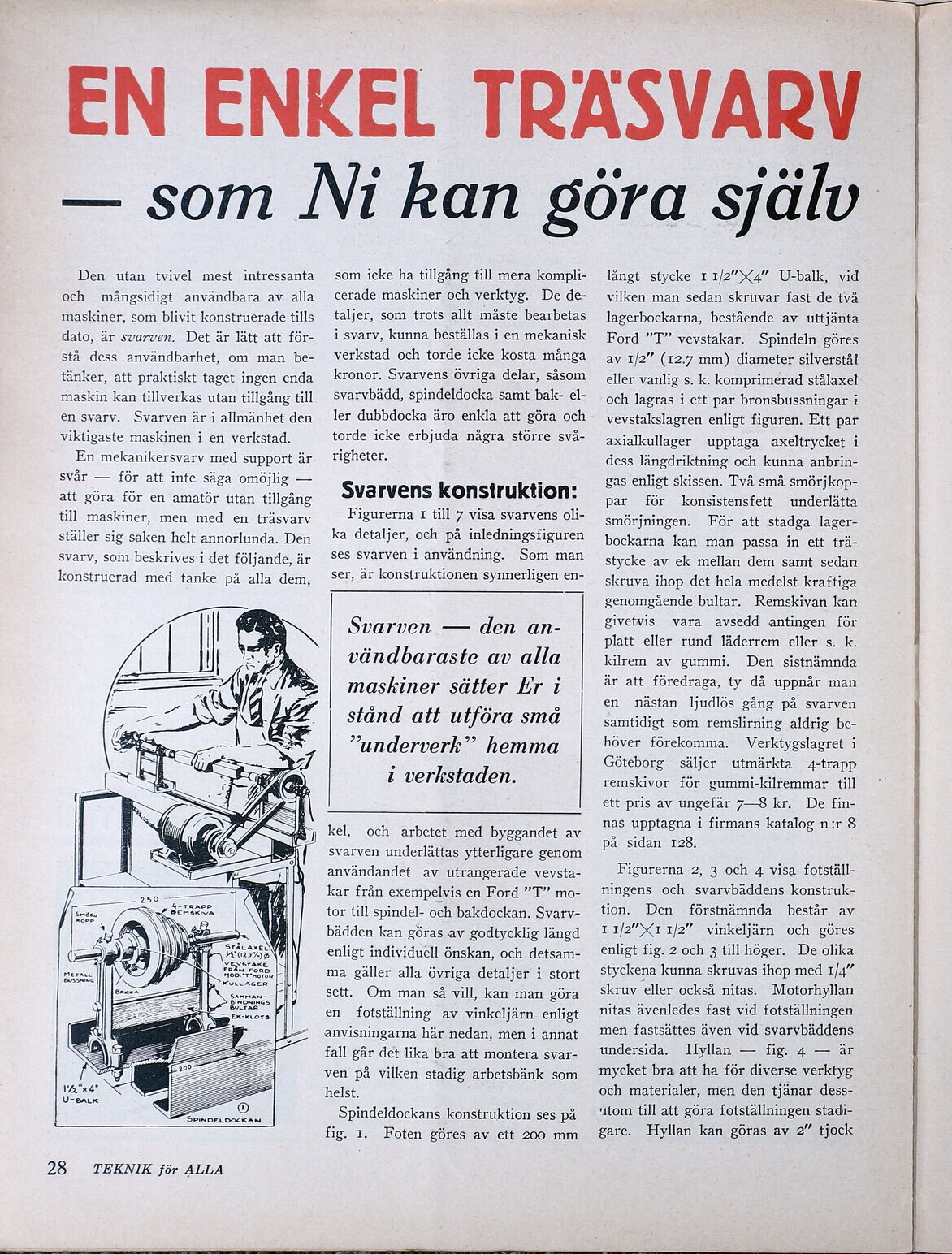

EN ENKEL TRASVARV

— som Ni kan göra själv

Den utan tvivel mest intressanta
och mångsidigt användbara av alla
maskiner, som blivit konstruerade tills
dato, är svarven. Det är lätt att för-
stå dess användbarhet, om man be-
tänker, att praktiskt taget ingen enda
maskin kan tillverkas utan tillgång till
en svarv. Svarven är i allmänhet den
viktigaste maskinen i en verkstad.

En mekanikersvarv med support är
Svår — för att inte säga omöjlig —
att göra för en amatör utan tillgång
till maskiner, men med en träsvarv
ställer sig saken helt annorlunda. Den
Svarv, som beskrives i det följande, är
konstruerad med tanke på alla dem,

StÄLAXELW

el UY)

VÄVSTAKE

FRÅN FORD

HOD."T"HoTOR
o KULLAGER

SPINDELDOCKAN

28 TEKNIK för ALLA

som icke ha tillgång till mera kompli-
cerade maskiner och verktyg. De de-
taljer, som trots allt måste bearbetas
i svarv, kunna beställas i en mekanisk
verkstad och torde icke kosta många
kronor. Svarvens övriga delar, såsom
svarvbädd, spindeldocka samt bak- el-
ler dubbdocka äro enkla att göra och
torde icke erbjuda några större svå-
righeter.

Svarvens konstruktion:

Figurerna I till 7 visa svarvens oli-
ka detaljer, och på inledningsfiguren
ses svarven i användning. Som man
ser, är konstruktionen synnerligen en-

Svarven — den an-

vändbaraste av alla

maskiner sätter Er i

stånd att utföra små

”underverk” hemma
t verkstaden.

kel, och arbetet med byggandet av
svarven underlättas ytterligare genom
användandet av utrangerade vevsta-
kar från exempelvis en Ford ”T” mo-
tor till spindel- och bakdockan. Svarv-
bädden kan göras av godtycklig längd
enligt individuell önskan, och detsam-
ma gäller alla övriga detaljer i stort
sett. Om man så vill, kan man göra

en fotställning av vinkeljärn enligt

anvisningarna här nedan, men i annat
fall går det lika bra att montera svar-
ven på vilken stadig arbetsbänk som
helst. |

Spindeldockans konstruktion ses på
fig. 1. Foten göres av ett 200 mm

långt stycke 1 1/27X4” U-balk, vid
vilken man sedan skruvar fast de två
lagerbockarna, bestående av uttjänta
Ford ”T” vevstakar. Spindeln göres
av 1/2” (12.7 mm) diameter silverstål
eller vanlig s. k. komprimerad stålaxel
och lagras i ett par bronsbussningar i
vevstakslagren enligt figuren. Ett par
axialkullager upptaga axeltrycket i
dess längdriktning och kunna anbrin-
gas enligt skissen. Två små smörjkop-
par för konsistensfett
smörjningen. För att stadga lager-
bockarna kan man passa in ett trä-
stycke av ek mellan dem samt sedan
skruva ihop det hela medelst kraftiga
genomgående bultar. Remskivan kan
givetvis vara avsedd antingen för
platt eller rund läderrem eller s. k.
kilrem av gummi. Den sistnämnda
är att föredraga, ty då uppnår man

underlätta

en nästan ljudlös gång på svarven
samtidigt som remslirning aldrig be-
Verktygslagret i
Göteborg säljer utmärkta A-trapp
remskivor för gummi-kilremmar till
ett pris av ungefär 7—8 kr. De fin-
nas upptagna i firmans katalog n:r 8
på sidan 128.

höver förekomma.

Figurerna 2, 3 och 4 visa fotställ-
ningens och svarvbäddens konstruk-
tion. Den förstnämnda består av
I 1/27X1 1/2” vinkeljärn och göres
enligt fig. 2 och 3 till höger. De olika
styckena kunna skruvas ihop med 1/4”
skruv eller också nitas. Motorhyllan
nitas ävenledes fast vid fotställningen
men fastsättes även vid svarvbäddens
undersida. Hyllan — fig. 4 — är
mycket bra att ha för diverse verktyg
och materialer, men den tjänar dess-
utom till att göra fotställningen stadi-
gare. Hyllan kan göras av 2” tjock
